Toro Z Master 122cm - 74048TE (411435568 - 412599999) Deck

Toro Z Master 122cm - 74048TE (411435568 - 412599999) Deck
Toro Z Master 122cm - 74048TE (411435568 - 412599999) Deck

Description

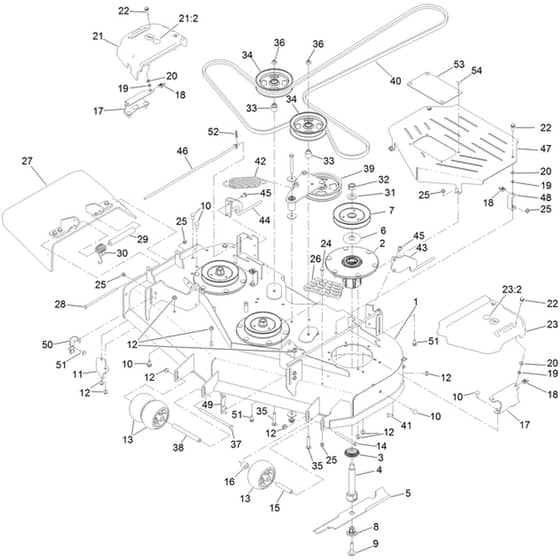

Toro Z Master 122cm - 74048TE (411435568 - 412599999) Deck Parts Diagram

Ref. Img. Part No. Details
  1 Deck Decal Asm
Deck Decal Asm
HA144-6586
Available to backorder
Deck Decal Asm
£1,600.80 £1,334.00

  2 Spindle Asm
Spindle Asm
HA137-9780
Available to backorder
Spindle Asm
£172.28 £143.57

  3 Guard-Bottom
Guard-Bottom
HA137-9784
Available to backorder
Guard-Bottom
£7.04 £5.87

  4 Shaft-Spindle
Shaft-Spindle
HA138-6045
Available to backorder
Shaft-Spindle
£50.24 £41.87

  5 Blade-16.50 High Flow
Blade-16.50 High Flow
HA140-1243
Available to backorder
Blade-16.50 High Flow
£19.22 £16.02

  6 Guard-Bearing. Top
Guard-Bearing. Top
HA103-1330
Available to backorder
Guard-Bearing. Top
£5.84 £4.87

  7 Sheave.Blade Drive 5.91
Sheave.Blade Drive 5.91
HA138-6065
Available to backorder
Sheave.Blade Drive 5.91
£25.12 £20.93

  8 Bushing-Hex
Bushing-Hex
HA137-9787
Available to backorder
Bushing-Hex
£11.40 £9.50

  9 Screw-Sems
Screw-Sems
HA109-9220
Available to backorder
Screw-Sems
£9.08 £7.57

  10 Screw-Carr
Screw-Carr
HA3231-27
Available to backorder
Screw-Carr
£1.03 £0.86

  11 Baffle-Discharge
Baffle-Discharge
HA107-8541-01
Available to backorder
Baffle-Discharge
£25.12 £20.93

  12 Nut-Hf. Ni
Nut-Hf. Ni
HA104-8301
Available to backorder
Nut-Hf. Ni
£1.74 £1.45

  13 Roller-Scalp. Anti
Roller-Scalp. Anti
HA1-603299
Available to backorder
Roller-Scalp. Anti
£26.30 £21.92

  14 Screw-Hh
Screw-Hh
HA323-23
Available to backorder
Screw-Hh
£3.24 £2.70

  15 Tube-Spanner
Tube-Spanner
HA98-7912
In stock
Tube-Spanner
£19.68 £16.40

  16 Tube-Spacer
Tube-Spacer
HA98-7913
Available to backorder
Tube-Spacer
£10.68 £8.90

  17 Bracket-Cover. Belt
Bracket-Cover. Belt
HA126-9121-01
Available to backorder
Bracket-Cover. Belt
£46.64 £38.87

  18 Nut-U
Nut-U
HA94-2413
Available to backorder
Nut-U
£2.14 £1.78

  19 Nut-Push
Nut-Push
HA117-2749
Available to backorder
Nut-Push
£0.48 £0.40

  20 Washer-Thrust
Washer-Thrust
HA73-0041
Available to backorder
Washer-Thrust
£2.34 £1.95

  21 Rh Belt Cover Asm
Rh Belt Cover Asm
HA117-7813
Available to backorder
Rh Belt Cover Asm
£47.86 £39.88

  22 Screw-Hhf
Screw-Hhf
HA3234-29
Available to backorder
Screw-Hhf
£2.88 £2.40

  23 [23.2] Plug-Plastic
[23.2] Plug-Plastic
HA117-3824
Available to backorder
[23.2] Plug-Plastic
£3.10 £2.58

  23 Lh Belt Cover Asm
Lh Belt Cover Asm
HA117-7814
Available to backorder
Lh Belt Cover Asm
£47.86 £39.88

  24 Screw-Carr
Screw-Carr
HA3230-3
Available to backorder
Screw-Carr
£1.01 £0.84

  25 Nut-Hf. Ni
Nut-Hf. Ni
HA104-8300
Available to backorder
Nut-Hf. Ni
£0.62 £0.52

  26 Step-Deck
Step-Deck
HA126-4781-03
Available to backorder
Step-Deck
£40.20 £33.50

  27 Rubber Deflector Asm
Rubber Deflector Asm
HA144-2635
Available to backorder
Rubber Deflector Asm
£190.22 £158.52

  28 Screw-Hh
Screw-Hh
HA322-50
Available to backorder
Screw-Hh
£5.62 £4.68

  29 Spacer
Spacer
HA105-4622
Available to backorder
Spacer
£11.94 £9.95

  30 Spring-Torsion
Spring-Torsion
HA108-4052
Available to backorder
Spring-Torsion
£28.70 £23.92

  31 Washer
Washer
HA103-2802
Available to backorder
Washer
£6.42 £5.35

  32 Nut-Hex
Nut-Hex
HA116-7306
Available to backorder
Nut-Hex
£3.10 £2.58

  33 Bushing. Idler
Bushing. Idler
HA139-8061
Available to backorder
Bushing. Idler
£7.04 £5.87

  34 Pulley-Idler. Flat
Pulley-Idler. Flat
HA132-9425
Available to backorder
Pulley-Idler. Flat
£51.44 £42.87

  35 Screw-Carr
Screw-Carr
HA323-17
Available to backorder
Screw-Carr
£3.20 £2.67

  36 Nut-Flange. Ni
Nut-Flange. Ni
HA109-6658
Available to backorder
Nut-Flange. Ni
£1.27 £1.06

  37 Screw-Hh
Screw-Hh
HA108-5388
Available to backorder
Screw-Hh
£17.94 £14.95

  38 Spacer-Wheel
Spacer-Wheel
HA98-5967
Available to backorder
Spacer-Wheel
£17.94 £14.95

  39 Idler Arm Asm
Idler Arm Asm
HA139-1087
Available to backorder
Idler Arm Asm
£189.84 £158.20

  40 Belt-V
Belt-V
HA144-0358
Available to backorder
Belt-V
£185.44 £154.53

  41 Screw-Carr
Screw-Carr
HA3231-21
Available to backorder
Screw-Carr
£1.42 £1.18

  42 Spring-Extension
Spring-Extension
HA116-6317
Available to backorder
Spring-Extension
£32.30 £26.92

  43 Support-Lower Lh
Support-Lower Lh
HA140-4913
Available to backorder
Support-Lower Lh
£221.28 £184.40

  44 Support-Lower Rh
Support-Lower Rh
HA140-4914
Available to backorder
Support-Lower Rh
£221.28 £184.40

  45 Screw-Hwhtf
Screw-Hwhtf
HA32144-70
Available to backorder
Screw-Hwhtf
£1.90 £1.58

  46 Rod-Skirt. Lower
Rod-Skirt. Lower
HA140-8027
Available to backorder
Rod-Skirt. Lower
£41.82 £34.85

  47 Guard-Center Belt 48
Guard-Center Belt 48
HA145-1266-03
Available to backorder
Guard-Center Belt 48
£196.08 £163.40

  48 Bracket-Guard
Bracket-Guard
HA126-9646
Available to backorder
Bracket-Guard
£39.18 £32.65

  49 Bracket-Support. Lh
Bracket-Support. Lh
HA140-8032
Available to backorder
Bracket-Support. Lh
£22.52 £18.77

  50 Bracket-Support. Rh
Bracket-Support. Rh
HA140-8033
Available to backorder
Bracket-Support. Rh
£22.52 £18.77

  51 Bolt-Carr
Bolt-Carr
HA3230-10
Available to backorder
Bolt-Carr
£0.96 £0.80

  52 Pin-Cotter. Locking
Pin-Cotter. Locking
HA119-1415
Available to backorder
Pin-Cotter. Locking
£0.41 £0.34

  53 Shield-Rubber
Shield-Rubber
HA144-0420
Available to backorder
Shield-Rubber
£22.52 £18.77

  54 Rivet-Pop
Rivet-Pop
HA132-5064
Available to backorder
Rivet-Pop
£0.84 £0.70


Description

Toro Z Master 122cm - 74048TE (411435568 - 412599999) Deck Parts Diagram
