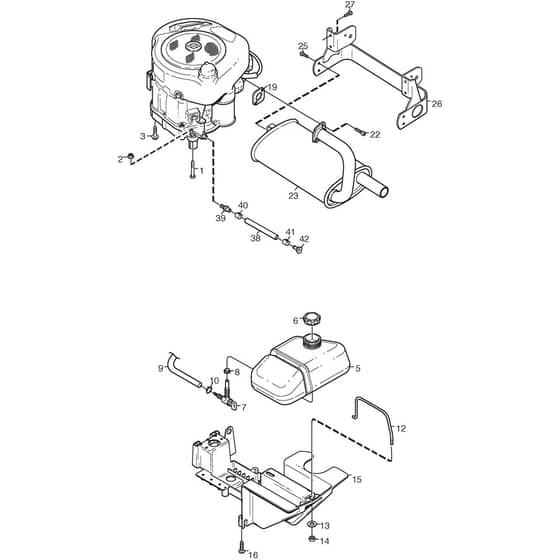

VILLA 14 HST - 2015 - 13-2718-35 - Stiga Front Mower Engine Diagram

Part No. villa_14_hst_13_2718_35_engine-group
VILLA 14 HST - 2015 - 13-2718-35 - Stiga Front Mower Engine Diagram
VILLA 14 HST - 2015 - 13-2718-35 - Stiga Front Mower Engine Diagram

Description

Stiga VILLA 14 HST Parts Diagram

Product Name - VILLA 14 HST

Model Year - 2015

Model Type - V 301

Art.N - 13-2718-35

Engine Model - B&S Power Built, Ser. 3130 AVS

Ref. Img. Part No. Details
  1 Screw
Screw
MO112691115/0
Available to backorder
Screw
£1.55 £1.29

  2 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  3 Screw 3.8
Screw 3.8
MO9955-3725-16
Available to backorder
Screw 3.8" x 25
£2.53 £2.11

  5 Fuel Tank
Fuel Tank
MO1134-6626-01
Available to backorder
Fuel Tank
£43.22 £36.02

  6 Fuel Tank Cap
Fuel Tank Cap
MO125795001/1
In stock
Fuel Tank Cap
£7.97 £6.64

  7 Fuel Shut-Off Valve
Fuel Shut-Off Valve
MO118563206/0
In stock
Fuel Shut-Off Valve
£23.65 £19.71

  8 Grommet
Grommet
MO337260156/0
In stock
Grommet
£9.01 £7.51

  9 Fuel Tube Cutting length 0.46 mt - for engine 21R807
Fuel Tube Cutting length 0.46 mt - for engine 21R807
MO1134-2975-15
Available to backorder
Fuel Tube Cutting length 0.46 mt - for engine 21R807
£16.10 £13.42

  10 Hose Clamp
Hose Clamp
MO9578-0023-02
Available to backorder
Hose Clamp
£6.46 £5.38

  12 Tank Clamp
Tank Clamp
MO1134-4808-01
Available to backorder
Tank Clamp
£13.94 £11.62

  13 Washer
Washer
MO112523040/0
In stock
Washer
£1.55 £1.29

  14 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  15 Support
Support
MO1134-4807-02
Available to backorder
Support
£90.08 £75.07

  16 Screw
Screw
MO9838-8822-19
Available to backorder
Screw
£1.55 £1.29

  19 Gasket
Gasket
MO1134-0433-00
Available to backorder
Gasket
£5.48 £4.57

  22 Screw
Screw
MO1134-4930-01
Available to backorder
Screw
£1.97 £1.64

  23 Muffler Assy
Muffler Assy
MO387753300/0
Available to backorder
Muffler Assy
£246.35 £205.29

  25 Screw
Screw
MO9893-0616-16
Available to backorder
Screw
£2.22 £1.85

  26 Heat Guard
Heat Guard
MO387593601/0
Available to backorder
Heat Guard
£96.42 £80.35

  38 Oil Drain Assy incl. Pos 39-42
Oil Drain Assy incl. Pos 39-42
MO1134-5827-05
Available to backorder
Oil Drain Assy incl. Pos 39-42
£35.06 £29.22

  39 Nipple
Nipple
MO1134-5825-01
Available to backorder
Nipple
£70.38 £58.65

  40 Hose Clamp
Hose Clamp
MO9578-0023-04
Available to backorder
Hose Clamp
£6.05 £5.04

  41 Hose Clamp
Hose Clamp
MO1134-3499-02
Available to backorder
Hose Clamp
£3.25 £2.71

  42 Plug
Plug
MO1134-5826-01
Available to backorder
Plug
£23.84 £19.87


Description

Stiga VILLA 14 HST Parts Diagram

Product Name - VILLA 14 HST

Model Year - 2015

Model Type - V 301

Art.N - 13-2718-35

Engine Model - B&S Power Built, Ser. 3130 AVS
