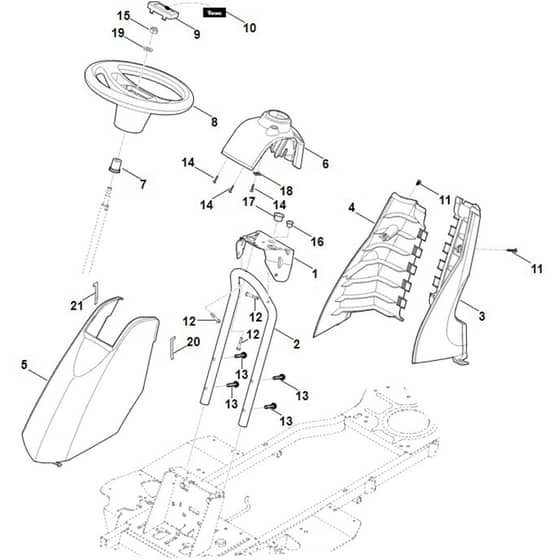

Viking MR4082.1 - Dashboard - Parts Diagram

Part No. mr4082_1_dashboard-group
Viking MR4082.1 - Dashboard - Parts Diagram
Viking MR4082.1 - Dashboard - Parts Diagram

Description

Viking MR4082.1 - Dashboard - Parts Diagram

Ref. Img. Part No. Details
  1 Bracket
Bracket
ST6140 703 6210
Available to backorder
Bracket
£50.75 £42.29

  2 Tube
Tube
ST6140 703 9111
Available to backorder
Tube
£98.40 £82.00

  3 Cover left
Cover left
ST6140 706 0720
Available to backorder
Cover left
£38.34 £31.95

  4 Cover right
Cover right
ST6140 706 0725
Available to backorder
Cover right
£38.34 £31.95

  5 Shroud (Contains 20+21)
Shroud (Contains 20+21)
ST6140 700 2100
Available to backorder
Shroud (Contains 20+21)
£60.86 £50.72

  6 Instrument panel
Instrument panel
ST6140 706 6200
Available to backorder
Instrument panel
£40.63 £33.86

  7 Connecting piece
Connecting piece
ST6170 703 5800
Available to backorder
Connecting piece
£13.66 £11.38

  8 Steering wheel
Steering wheel
ST6170 760 0200
Available to backorder
Steering wheel
£47.46 £39.55

  9 Cap (Contains 10)
Cap (Contains 10)
ST6170 760 2600
Available to backorder
Cap (Contains 10)
£23.32 £19.43

  10 Sticker VIKING
Sticker VIKING
ST6170 967 4410
Available to backorder
Sticker VIKING
£2.15 £1.79

  11 Self-tapping screw M6x22
Self-tapping screw M6x22
ST9039 488 1287
Available to backorder
Self-tapping screw M6x22
£1.03 £0.86

  12 Self-tapping screw M6x35
Self-tapping screw M6x35
ST9039 488 1380
Available to backorder
Self-tapping screw M6x35
£1.16 £0.97

  13 Self-tapping screw M8x35
Self-tapping screw M8x35
ST9039 488 1846
Available to backorder
Self-tapping screw M8x35
£1.46 £1.22

  14 Self-tapping screw P5x20
Self-tapping screw P5x20
ST9104 007 4289
In stock
Self-tapping screw P5x20
£0.95 £0.79

  15 Hexagon nut M12
Hexagon nut M12
ST9212 260 1400
Available to backorder
Hexagon nut M12
£1.03 £0.86

  16 Collar bushing
Collar bushing
ST9533 003 9223
Available to backorder
Collar bushing
£2.96 £2.47

  17 Flange sleeve
Flange sleeve
ST9533 003 9246
Available to backorder
Flange sleeve
£7.51 £6.26

  18 Slip-on nut 48
Slip-on nut 48
ST9991 003 0712
Available to backorder
Slip-on nut 48
£1.14 £0.95

  19 Washer 13
Washer 13
ST9291 020 0220
Available to backorder
Washer 13
£0.46 £0.38

  20 Sticker left
Sticker left
ST6140 967 4450
Available to backorder
Sticker left
£2.15 £1.79

  21 Sticker right
Sticker right
ST6140 967 4455
Available to backorder
Sticker right
£2.15 £1.79


Description

Viking MR4082.1 - Dashboard - Parts Diagram
