Toro Z Master 132cm - 72264TE (406427909 - 406429999) Front Frame

Toro Z Master 132cm - 72264TE (406427909 - 406429999) Front Frame
Toro Z Master 132cm - 72264TE (406427909 - 406429999) Front Frame

Description

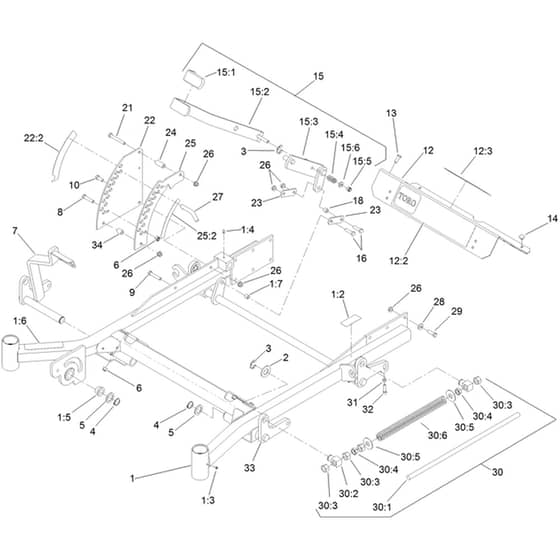

Toro Z Master 132cm - 72264TE (406427909 - 406429999) Front Frame Parts Diagram

Ref. Img. Part No. Details
  1 Frame Assembly
Frame Assembly
HA110-0800
Available to backorder
Frame Assembly
£2,568.00 £2,140.00

  1 [1.2] Decal - Parking Brake
[1.2] Decal - Parking Brake
HA107-3968
Available to backorder
[1.2] Decal - Parking Brake
£49.04 £40.87

  1 [1.3] Plug
[1.3] Plug
HA1-811010
Available to backorder
[1.3] Plug
£5.84 £4.87

  1 [1.4] Fitting-Grease [1.4-28X.51.W.Chk]
[1.4] Fitting-Grease [1.4-28X.51.W.Chk]
HA302-19
Available to backorder
[1.4] Fitting-Grease [1.4-28X.51.W.Chk]
£1.15 £0.96

  1 [1.5] Bushing
[1.5] Bushing
HA94-1291
Available to backorder
[1.5] Bushing
£13.16 £10.97

  1 [1.6] Warning Decal
[1.6] Warning Decal
HA107-3969
Available to backorder
[1.6] Warning Decal
£81.34 £67.78

  2 Flat Washer
Flat Washer
HA3256-29
Available to backorder
Flat Washer
£4.06 £3.38

  3 Retaining Ring
Retaining Ring
HA32151-103
Available to backorder
Retaining Ring
£3.46 £2.88

  4 Retaining Ring
Retaining Ring
HA32151-29
Available to backorder
Retaining Ring
£4.30 £3.58

  5 Special Washer
Special Washer
HA1-523157
Available to backorder
Special Washer
£2.18 £1.82

  7 Right Hand Front Deck Lift Assembly
Right Hand Front Deck Lift Assembly
HA108-7786-01
Available to backorder
Right Hand Front Deck Lift Assembly
£196.20 £163.50

  8 Hex Head (Hh) Screw
Hex Head (Hh) Screw
HA323-9
Available to backorder
Hex Head (Hh) Screw
£1.54 £1.28

  9 Hex Head (Hh) Screw
Hex Head (Hh) Screw
HA323-10
Available to backorder
Hex Head (Hh) Screw
£1.68 £1.40

  10 Hex Head (Hh) Screw
Hex Head (Hh) Screw
HA323-6
Available to backorder
Hex Head (Hh) Screw
£1.25 £1.04

  12 Footrest
Footrest
HA107-3976
Available to backorder
Footrest
£297.36 £247.80

  12 [12.2] Console Decal
[12.2] Console Decal
HA140-1215
Available to backorder
[12.2] Console Decal
£10.76 £8.97

  12 [12.3] Danger Decal
[12.3] Danger Decal
HA132-0871
Available to backorder
[12.3] Danger Decal
£13.50 £11.25

  13 Screw-Hsbh [.375-16X1.00]
Screw-Hsbh [.375-16X1.00]
HA3274-94
Available to backorder
Screw-Hsbh [.375-16X1.00]
£3.98 £3.32

  14 Bumper
Bumper
HA1-513658
Available to backorder
Bumper
£7.28 £6.07

  15 Deck Lift Assembly
Deck Lift Assembly
HA110-5860
Available to backorder
Deck Lift Assembly
£170.54 £142.12

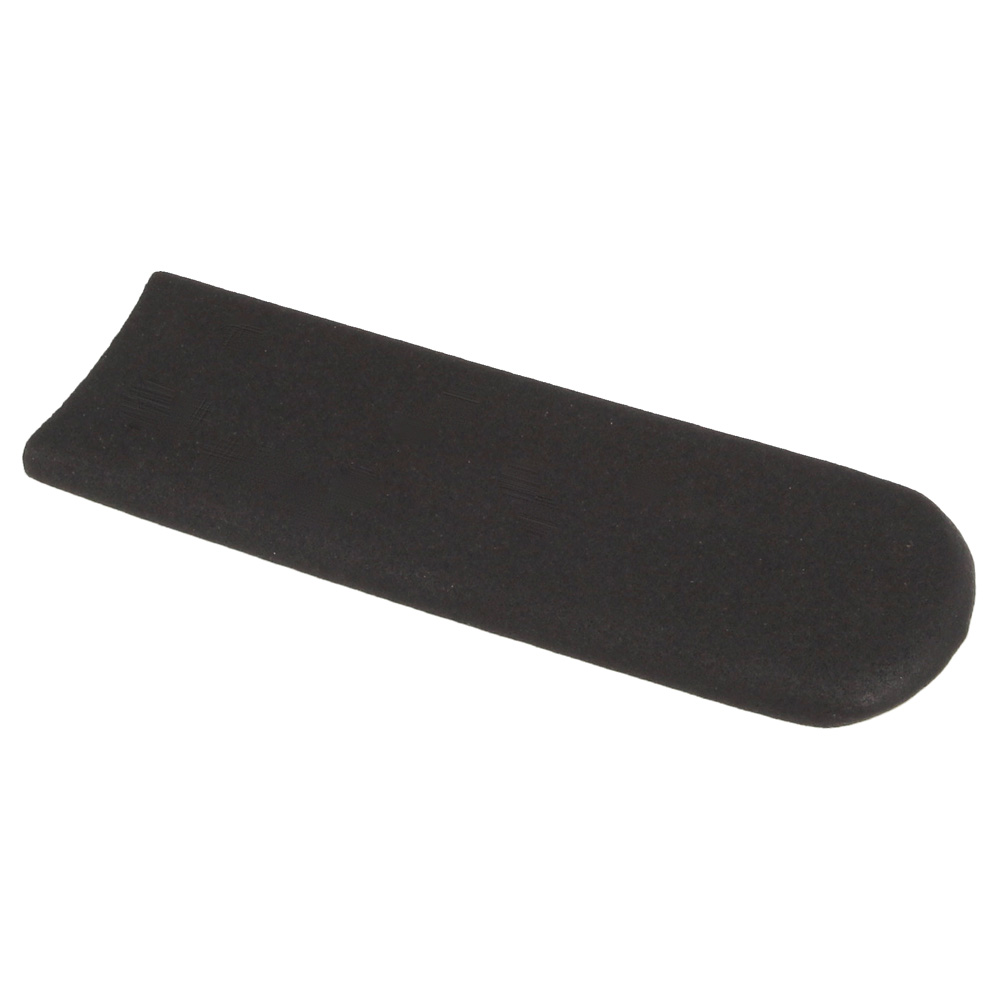

  15 [15.1] Lift Lever Grip
[15.1] Lift Lever Grip
HA1-633295
Available to backorder
[15.1] Lift Lever Grip
£8.72 £7.27

  15 [15.2] Lever-Lift
[15.2] Lever-Lift
HA103-2084
Available to backorder
[15.2] Lever-Lift
£88.52 £73.77

  15 [15.3] Deck Arm Lift
[15.3] Deck Arm Lift
HA103-2064-03
Available to backorder
[15.3] Deck Arm Lift
£84.94 £70.78

  15 [15.4] Compression Spring
[15.4] Compression Spring
HA1-633325
Available to backorder
[15.4] Compression Spring
£5.84 £4.87

  15 [15.5] Lock Nut
[15.5] Lock Nut
HA3296-39
Available to backorder
[15.5] Lock Nut
£2.74 £2.28

  15 [15.6] Flat Washer
[15.6] Flat Washer
HA3256-24
Available to backorder
[15.6] Flat Washer
£0.53 £0.44

  16 Hex Head (Hh) Screw
Hex Head (Hh) Screw
HA323-29
Available to backorder
Hex Head (Hh) Screw
£0.79 £0.66

  18 Bushing
Bushing
HA103-1918
Available to backorder
Bushing
£8.84 £7.37

  21 Hex Head (Hh) Screw
Hex Head (Hh) Screw
HA323-11
In stock
Hex Head (Hh) Screw
Was £2.33 £1.94 Special Price £1.54 £1.28

  22 Height Of Cut (Hoc) Outer Plate
Height Of Cut (Hoc) Outer Plate
HA117-0367
Available to backorder
Height Of Cut (Hoc) Outer Plate
£156.72 £130.60

  22 [22.2] Decal-Height. Deck
[22.2] Decal-Height. Deck
HA107-3961
Available to backorder
[22.2] Decal-Height. Deck
£70.58 £58.82

  23 Deck Arm Lift
Deck Arm Lift
HA1-633068
Available to backorder
Deck Arm Lift
£13.16 £10.97

  24 Bushing-Lever. Lift
Bushing-Lever. Lift
HA1-633082
Available to backorder
Bushing-Lever. Lift
£13.16 £10.97

  25 Height Of Cut (Hoc) Inner Plate
Height Of Cut (Hoc) Inner Plate
HA117-0370
Available to backorder
Height Of Cut (Hoc) Inner Plate
£136.38 £113.65

  25 [25.2] Decal-Height. Deck
[25.2] Decal-Height. Deck
HA107-3962
Available to backorder
[25.2] Decal-Height. Deck
£64.60 £53.83

  26 Whiz Hex Head Flange (Hhf) Nut
Whiz Hex Head Flange (Hhf) Nut
HA3290-357
Available to backorder
Whiz Hex Head Flange (Hhf) Nut
£1.15 £0.96

  27 Pin-Hoc
Pin-Hoc
HA109-8757
Available to backorder
Pin-Hoc
£9.92 £8.27

  28 Belleville Washer
Belleville Washer
HA98-5975
Available to backorder
Belleville Washer
£4.84 £4.03

  29 Hex Head (Hh) Screw
Hex Head (Hh) Screw
HA323-7
Available to backorder
Hex Head (Hh) Screw
£1.22 £1.02

  30 [30.1] Rod-Lift. Deck
[30.1] Rod-Lift. Deck
HA1-633096
Available to backorder
[30.1] Rod-Lift. Deck
£27.50 £22.92

  30 [30.2] Swivel-Deck Mount. Rear
[30.2] Swivel-Deck Mount. Rear
HA1-633441
Available to backorder
[30.2] Swivel-Deck Mount. Rear
£29.90 £24.92

  30 [30.3] Hex Nut
[30.3] Hex Nut
HA3217-11
Available to backorder
[30.3] Hex Nut
£1.78 £1.48

  30 [30.4] Jam Nut
[30.4] Jam Nut
HA3218-6
Available to backorder
[30.4] Jam Nut
£1.15 £0.96

  30 [30.5] Washer-Flat[5.8 Typ A Wide. Stl.Yz]
[30.5] Washer-Flat[5.8 Typ A Wide. Stl.Yz]
HA3256-7
Available to backorder
[30.5] Washer-Flat[5.8 Typ A Wide. Stl.Yz]
£1.42 £1.18

  30 [30.6] Spring-Support. Deck
[30.6] Spring-Support. Deck
HA1-633064
Available to backorder
[30.6] Spring-Support. Deck
£38.26 £31.88

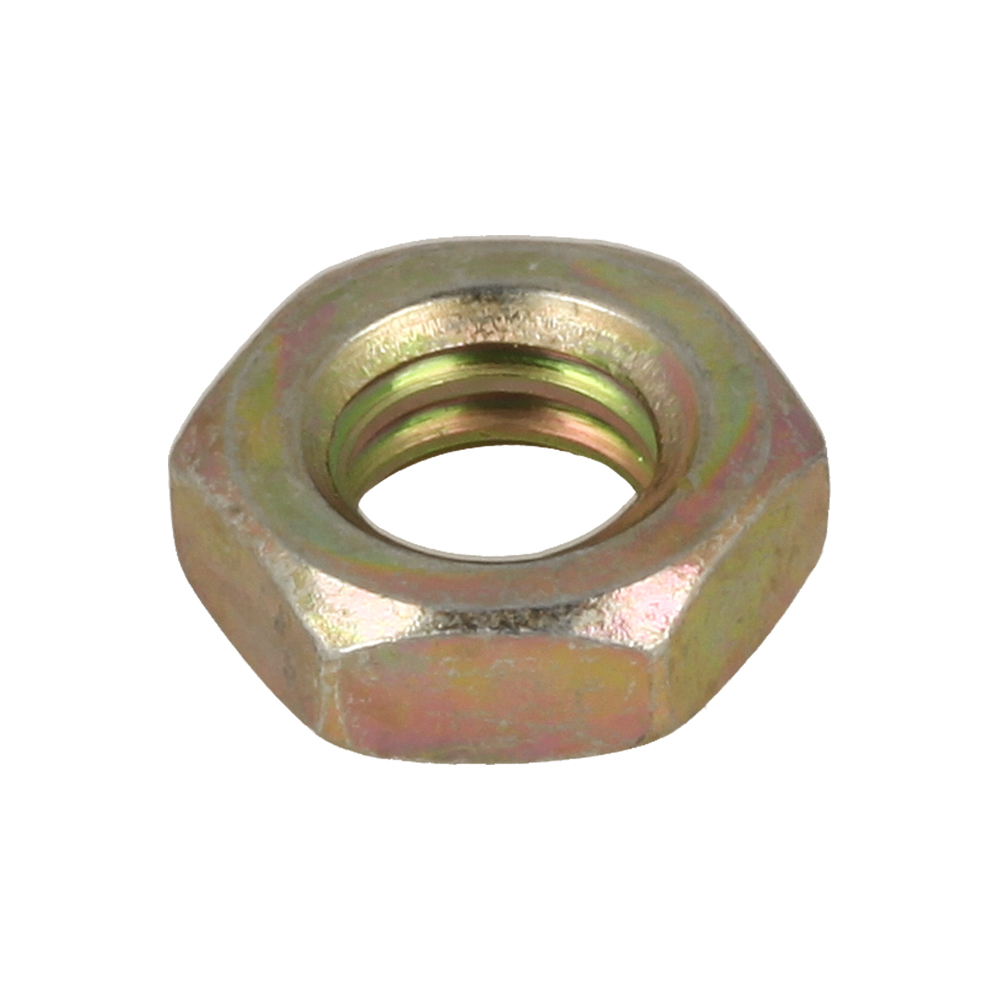

  31 Jam Nut
Jam Nut
HA3218-2
Available to backorder
Jam Nut
£0.48 £0.40

  32 Hex Socket Head (Hsh) Screw
Hex Socket Head (Hsh) Screw
HA3274-18
Available to backorder
Hex Socket Head (Hsh) Screw
£10.62 £8.85

  33 Asm Lh Deck Lift - Red
Asm Lh Deck Lift - Red
HA106-8984-01
Available to backorder
Asm Lh Deck Lift - Red
£185.44 £154.53

  34 Bushing-Lever. Lift
Bushing-Lever. Lift
HA1-633080
Available to backorder
Bushing-Lever. Lift
£11.94 £9.95
