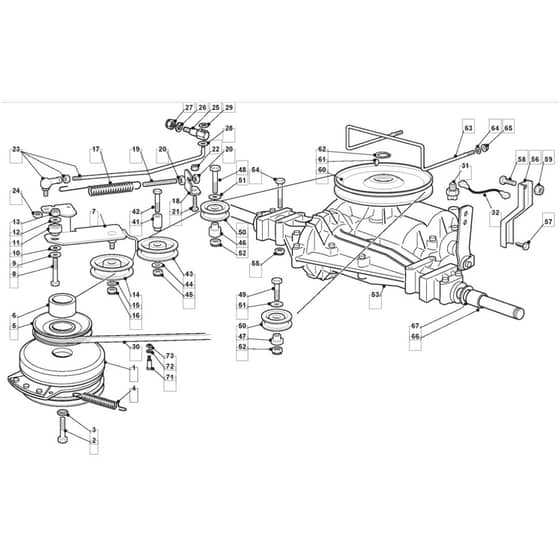

TM 35 - 2009 - 2T2234433/09 - Mountfield Ride On Mower Transmission Diagram

TM 35 - 2009 - 2T2234433/09 - Mountfield Ride On Mower Transmission Diagram
TM 35 - 2009 - 2T2234433/09 - Mountfield Ride On Mower Transmission Diagram

Description

Mountfield TM 35 Parts Diagram

Product Name - TM 35

Model Year - 2009

Model Type - NJTP 92

Art.N - 2T2234433/09

Ref. Img. Part No. Details
  1 Electromagnetic Clutch
Electromagnetic Clutch
MO118399063/1
Available to backorder
Electromagnetic Clutch
£309.84 £258.20

  2 Screw
Screw
MO112737320/0
In stock
Screw
£4.37 £3.64

  3 Washer
Washer
MO112543000/0
Available to backorder
Washer
£1.55 £1.29

  4 Tension Spring
Tension Spring
MO122430217/0
In stock
Tension Spring
£9.06 £7.55

  5 Pulley
Pulley
MO125601567/0
Available to backorder
Pulley
£29.56 £24.63

  6 Spacer
Spacer
MO125160021/0
Available to backorder
Spacer
£5.63 £4.69

  7 Lever
Lever
MO382318217/1
Available to backorder
Lever
£28.58 £23.82

  8 Screw
Screw
MO112691115/0
Available to backorder
Screw
£1.55 £1.29

  10 Antifriction Washer
Antifriction Washer
MO327670055/0
Available to backorder
Antifriction Washer
£1.97 £1.64

  11 Pin
Pin
MO125510087/0
Available to backorder
Pin
£5.06 £4.22

  12 Washer
Washer
MO112523060/0
Available to backorder
Washer
£1.55 £1.29

  13 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  14 Pulley
Pulley
MO125601554/0
In stock
Pulley
£25.68 £21.40

  17 Spring
Spring
MO125430260/1
Available to backorder
Spring
£6.47 £5.39

  18 Bracket
Bracket
MO325755049/0
Available to backorder
Bracket
£3.10 £2.58

  19 Tie Rod
Tie Rod
MO125840005/0
Available to backorder
Tie Rod
£2.95 £2.46

  20 Nut
Nut
MO112293200/0
In stock
Nut
£1.55 £1.29

  21 Screw
Screw
MO112818690/0
Available to backorder
Screw
£1.61 £1.34

  22 Nut
Nut
MO112293201/0
In stock
Nut
£1.69 £1.41

  23 Tie Rod
Tie Rod
MO382820013/0
Available to backorder
Tie Rod
£26.47 £22.06

  25 Pin
Pin
MO125510063/0
Available to backorder
Pin
£4.78 £3.98

  26 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  28 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  29 Crown Fastener
Crown Fastener
MO112604899/0
In stock
Crown Fastener
£1.55 £1.29

  30 Belt
Belt
MO135062018/0LC
In stock
Belt
£38.44 £32.03

  31 Microswitch
Microswitch
MO119410610/0
Available to backorder
Microswitch
£53.50 £44.58

  32 Cable
Cable
MO125065026/0
Available to backorder
Cable
£8.59 £7.16

  41 Pin
Pin
MO125510100/0
Available to backorder
Pin
£6.34 £5.28

  42 Screw
Screw
MO112691800/0
Available to backorder
Screw
£1.55 £1.29

  43 Pulley Bearing hole ø16
Pulley Bearing hole ø16
MO125601555/0
In stock
Pulley Bearing hole ø16
£29.28 £24.40

  46 Spacer
Spacer
MO125160014/1
Available to backorder
Spacer
£7.61 £6.34

  47 Spacer
Spacer
MO125160018/1
Available to backorder
Spacer
£6.76 £5.63

  48 Screw
Screw
MO112691200/0
Available to backorder
Screw
£1.69 £1.41

  49 Screw
Screw
MO112691100/0
Available to backorder
Screw
£1.55 £1.29

  50 Pulley
Pulley
MO382601522/0
In stock
Pulley
£23.92 £19.93

  51 Washer
Washer
MO122671653/0
Available to backorder
Washer
£1.55 £1.29

  53 Dana Transmission 4360-211
Dana Transmission 4360-211
MO118400922/1
Available to backorder
Dana Transmission 4360-211
£1,405.63 £1,171.36

  54 Screw
Screw
MO112691910/0
Available to backorder
Screw
£1.73 £1.44

  55 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.69 £1.41

  56 Bracket
Bracket
MO325774247/0
Available to backorder
Bracket
£11.40 £9.50

  57 Screw
Screw
MO112735150/0
Available to backorder
Screw
£1.69 £1.41

  58 Screw
Screw
MO112792611/0
Available to backorder
Screw
£1.55 £1.29

  60 Pulley
Pulley
MO182601509/0
Available to backorder
Pulley
£76.72 £63.93

  61 Key
Key
MO112139430/0
In stock
Key
£1.97 £1.64

  62 Seeger
Seeger
MO112608950/0
Available to backorder
Seeger
£1.55 £1.29

  64 Washer
Washer
MO112523040/0
In stock
Washer
£1.49 £1.24

  65 Nut
Nut
MO112292102/0
In stock
Nut
£1.69 £1.41

  66 Spacer
Spacer
MO125160034/0
Available to backorder
Spacer
£4.37 £3.64

  67 Washer
Washer
MO112521410/0
Available to backorder
Washer
£1.82 £1.52

  71 Belt Guide Peg
Belt Guide Peg
MO125580030/0
Available to backorder
Belt Guide Peg
£4.50 £3.75

  73 Square Nut M8
Square Nut M8
MO112360425/0
Available to backorder
Square Nut M8
£1.82 £1.52


Description

Mountfield TM 35 Parts Diagram

Product Name - TM 35

Model Year - 2009

Model Type - NJTP 92

Art.N - 2T2234433/09
