Tanaka TED-270PFRS - Gear Case

Part No. tedted270pfrsgearcase-group
Tanaka TED-270PFRS - Gear Case
Tanaka TED-270PFRS - Gear Case

Description

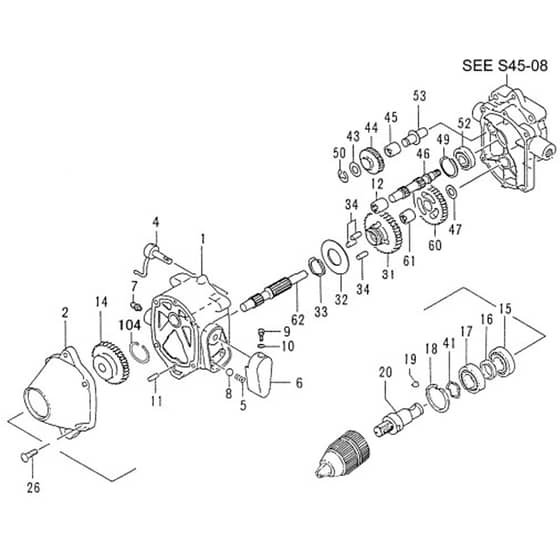

Tanaka TED-270PFRS Drill - Gear Case Parts Diagram

Ref. Img. Part No. Details
  1 Gear Case A
Gear Case A
TK6685576
Available to backorder
Gear Case A
£25.63 £21.36

  2 Gear Case B Comp.
Gear Case B Comp.
TK6685593
Available to backorder
Gear Case B Comp.
£32.51 £27.09

  4 Shift Fork Comp.
Shift Fork Comp.
TK6686684
Available to backorder
Shift Fork Comp.
£39.26 £32.72

  5 Shift Guide Spring
Shift Guide Spring
TK6686837
Available to backorder
Shift Guide Spring
£1.78 £1.48

  6 Shift Lever
Shift Lever
TK6686862
Available to backorder
Shift Lever
£5.38 £4.48

  7 Grease Nipple Comp.
Grease Nipple Comp.
TK6688643
Available to backorder
Grease Nipple Comp.
£1.78 £1.48

  8 Steel Ball
Steel Ball
TK6692271
Available to backorder
Steel Ball
£1.73 £1.44

  9 Hex. Hole Bolt 4X8
Hex. Hole Bolt 4X8
TK6695034
Available to backorder
Hex. Hole Bolt 4X8
£1.78 £1.48

  10 Washer 4
Washer 4
TK6685070
Available to backorder
Washer 4
£1.78 £1.48

  12 Needle Brg Tla912 1.5X5
Needle Brg Tla912 1.5X5
TK6695591
Available to backorder
Needle Brg Tla912 1.5X5
£7.16 £5.97

  14 Gear 4
Gear 4
TK6685788
Available to backorder
Gear 4
£39.26 £32.72

  15 Ball Bearing #7202B
Ball Bearing #7202B
TK6695587
Available to backorder
Ball Bearing #7202B
£25.06 £20.88

  16 Washaer C 5.0
Washaer C 5.0
TK6686065
Available to backorder
Washaer C 5.0
£5.38 £4.48

  17 Ball Bearing #6202Z
Ball Bearing #6202Z
TK6695559
Available to backorder
Ball Bearing #6202Z
£10.37 £8.64

  18 Stop Ring C-35 Inner
Stop Ring C-35 Inner
TK6695296
Available to backorder
Stop Ring C-35 Inner
£1.73 £1.44

  19 Wood-Ruff Key 3X13X5
Wood-Ruff Key 3X13X5
TK6686455
Available to backorder
Wood-Ruff Key 3X13X5
£1.78 £1.48

  20 Drive Shaft
Drive Shaft
TK6685824
Available to backorder
Drive Shaft
£39.26 £32.72

  26 Screw 5X18.S
Screw 5X18.S
TK6695339
Available to backorder
Screw 5X18.S
£1.78 £1.48

  31 Forward Gear
Forward Gear
TK6686378
Available to backorder
Forward Gear
£61.00 £50.83

  32 Thrust Washer 2
Thrust Washer 2
TK6687314
Available to backorder
Thrust Washer 2
£7.16 £5.97

  33 Stop Ring 20 Inner
Stop Ring 20 Inner
TK6695316
Available to backorder
Stop Ring 20 Inner
£1.78 £1.48

  34 Needle Roller 6X18
Needle Roller 6X18
TK6695522
Available to backorder
Needle Roller 6X18
£1.78 £1.48

  41 Wave Washer B.B 35
Wave Washer B.B 35
TK6695206
Available to backorder
Wave Washer B.B 35
£1.78 £1.48

  43 Thrust Washer 0.8
Thrust Washer 0.8
TK6687320
Available to backorder
Thrust Washer 0.8
£1.78 £1.48

  44 Idle Gear
Idle Gear
TK6686373
Available to backorder
Idle Gear
£31.03 £25.86

  46 Input Shaft
Input Shaft
TK6686423
Available to backorder
Input Shaft
£42.85 £35.71

  49 Stop Ring C-24 Inner
Stop Ring C-24 Inner
TK6684732
Available to backorder
Stop Ring C-24 Inner
£1.78 £1.48

  50 E Type Stop Ring 8
E Type Stop Ring 8
TK6695313
Available to backorder
E Type Stop Ring 8
£1.78 £1.48

  52 Ball Bearing 609Z St
Ball Bearing 609Z St
TK6684735
Available to backorder
Ball Bearing 609Z St
£7.16 £5.97

  53 Idle Shaft
Idle Shaft
TK6686365
Available to backorder
Idle Shaft
£22.80 £19.00

  60 Reverse Gear
Reverse Gear
TK6686411
Available to backorder
Reverse Gear
£61.00 £50.83

  62 Counter Shaft
Counter Shaft
TK6686427
Available to backorder
Counter Shaft
£46.37 £38.64

  104 Stop Ring C-13 Outer
Stop Ring C-13 Outer
TK6695283
Available to backorder
Stop Ring C-13 Outer
£1.78 £1.48


Description

Tanaka TED-270PFRS Drill - Gear Case Parts Diagram
