Tanaka TED-262R - Crankcase

Tanaka TED-262R - Crankcase
Tanaka TED-262R - Crankcase

Description

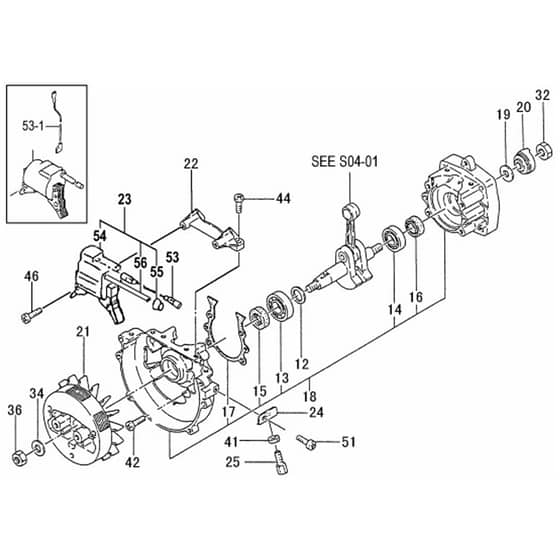

Tanaka TED-262R Drill - Crankcase Parts Diagram

Ref. Img. Part No. Details
  12 Crank Shaft Shim 0.10
Crank Shaft Shim 0.10
TK6686470
Available to backorder
Crank Shaft Shim 0.10
£1.70 £1.42

  12 Crank Shaft Shim 0.20
Crank Shaft Shim 0.20
TK6686472
Available to backorder
Crank Shaft Shim 0.20
£1.70 £1.42

  12 Crank Shaft Shim 0.30
Crank Shaft Shim 0.30
TK071.02007.24
Available to backorder
Crank Shaft Shim 0.30
£1.70 £1.42

  13 Ball Bearing #6002 3
Ball Bearing #6002 3
TK6697745
Available to backorder
Ball Bearing #6002 3
£11.50 £9.58

  14 Ball Bearing 6001 C3
Ball Bearing 6001 C3
TK6684608
Available to backorder
Ball Bearing 6001 C3
£6.92 £5.77

  15 Oil Seal Ud15257
Oil Seal Ud15257
TK6695637
Available to backorder
Oil Seal Ud15257
£5.20 £4.33

  16 Oil Seal Tb 12227
Oil Seal Tb 12227
TK6684607
In stock
Oil Seal Tb 12227
£3.62 £3.02

  17 Crank Case Gasket
Crank Case Gasket
TK6686687
Available to backorder
Crank Case Gasket
£1.70 £1.42

  18 Crank Case Ass'Y
Crank Case Ass'Y
TK6686514
Available to backorder
Crank Case Ass'Y
£56.84 £47.37

  19 Clutch Washer B
Clutch Washer B
TK6689645
Available to backorder
Clutch Washer B
£1.70 £1.42

  20 Starter Pulley
Starter Pulley
TK6693393
Available to backorder
Starter Pulley
£13.49 £11.24

  21 Magneto Rotor Comp
Magneto Rotor Comp
TK6687409
Available to backorder
Magneto Rotor Comp
£36.11 £30.09

  22 Ignition Coil Bracket
Ignition Coil Bracket
TK6687622
Available to backorder
Ignition Coil Bracket
£8.45 £7.04

  23 Ignition Coil Ass'Y
Ignition Coil Ass'Y
TK6687661
Available to backorder
Ignition Coil Ass'Y
£56.84 £47.37

  24 Adjuster Bracket 1 - Y1788
Adjuster Bracket 1 - Y1788
TK6694059
Available to backorder
Adjuster Bracket 1 - Y1788
£1.67 £1.39

  25 Outer Receiver 1 - Y1788
Outer Receiver 1 - Y1788
TK6694043
Available to backorder
Outer Receiver 1 - Y1788
£5.20 £4.33

  32 Hex. Nut 8
Hex. Nut 8
TK6684612
Available to backorder
Hex. Nut 8
£1.73 £1.44

  34 Small Washer 8
Small Washer 8
TK6695184
Available to backorder
Small Washer 8
£1.73 £1.44

  41 Nut 6 1 - Y1788
Nut 6 1 - Y1788
TK6684872
Available to backorder
Nut 6 1 - Y1788
£1.73 £1.44

  42 Hex. Hole Bolt 5X30S
Hex. Hole Bolt 5X30S
TK6684786
In stock
Hex. Hole Bolt 5X30S
£1.72 £1.43

  46 High Tension Screw 4
High Tension Screw 4
TK6695407
Available to backorder
High Tension Screw 4
£1.73 £1.44

  53 Cord 1 V146901
Cord 1 V146901
TK6687834
Available to backorder
Cord 1 V146901
£3.04 £2.53

  55 Rubber Cap 1 V146901
Rubber Cap 1 V146901
TK6684602
Available to backorder
Rubber Cap 1 V146901
£1.70 £1.42

  56 Hightension Cord 120L
Hightension Cord 120L
TK6687886
Available to backorder
Hightension Cord 120L
£1.70 £1.42

  531 Stop Cord Comp. 1 - V1469
Stop Cord Comp. 1 - V1469
TK6687826
Available to backorder
Stop Cord Comp. 1 - V1469
£3.24 £2.70


Description

Tanaka TED-262R Drill - Crankcase Parts Diagram
