Tanaka TCG 22EAD - Crankcase Assembly

Tanaka TCG 22EAD - Crankcase Assembly
Tanaka TCG 22EAD - Crankcase Assembly

Description

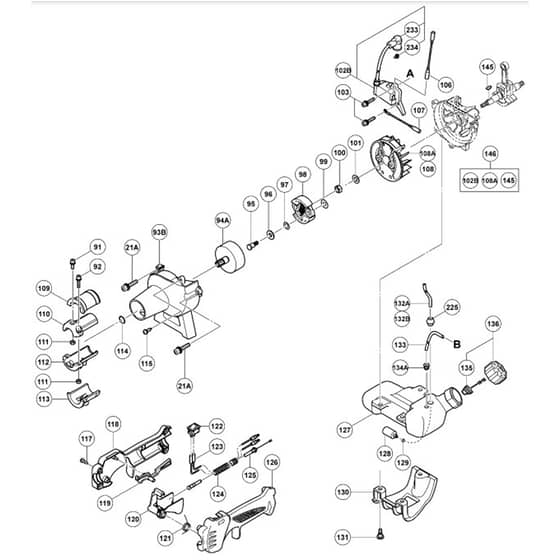

Tanaka TCG 22EAD Multi Tool - Crankcase Assembly Parts Diagram

Ref. Img. Part No. Details
  91 Hex.Hole Bolt M5X12.S
Hex.Hole Bolt M5X12.S
TK6684667
Available to backorder
Hex.Hole Bolt M5X12.S
£1.73 £1.44

  93 (93B) Fan Case (Vermilion)
(93B) Fan Case (Vermilion)
TK6699159
Available to backorder
(93B) Fan Case (Vermilion)
£16.06 £13.38

  94 (94A) Clutch Shaft
(94A) Clutch Shaft
TK6696541
Available to backorder
(94A) Clutch Shaft
£15.80 £13.17

  95 Step Bolt
Step Bolt
TK6689627
Available to backorder
Step Bolt
£1.72 £1.43

  96 Bent Washer 8
Bent Washer 8
TK6684648
Available to backorder
Bent Washer 8
£1.73 £1.44

  97 Clutch Plate (A)
Clutch Plate (A)
TK6696546
Available to backorder
Clutch Plate (A)
£1.34 £1.12

  98 Clutch
Clutch
TK6601431
In stock
Clutch
£12.58 £10.48

  99 Clutch Washer (B)
Clutch Washer (B)
TK6696547
Available to backorder
Clutch Washer (B)
£1.34 £1.12

  100 Flywheel Nut
Flywheel Nut
TK6685337
Available to backorder
Flywheel Nut
£1.34 £1.12

  101 Bolt Washer M8 (Black)
Bolt Washer M8 (Black)
TK323212
Available to backorder
Bolt Washer M8 (Black)
£2.88 £2.40

  102 (102B) Ignition Coil Ass'Y 1 Includ.225.226 Since 8.20
(102B) Ignition Coil Ass'Y 1 Includ.225.226 Since 8.20
TK6699464
Available to backorder
(102B) Ignition Coil Ass'Y 1 Includ.225.226 Since 8.20
£94.68 £78.90

  103 Hex.Hole Bolt M4X18.Ws
Hex.Hole Bolt M4X18.Ws
TK6684599
Available to backorder
Hex.Hole Bolt M4X18.Ws
£1.73 £1.44

  108 Magneto Rotor Comp. 1 Till 7.20
Magneto Rotor Comp. 1 Till 7.20
TK6696928
Available to backorder
Magneto Rotor Comp. 1 Till 7.20
£64.91 £54.09

  108 (108A) Magneto Rotor Ass'Y 1 Since 8.20
(108A) Magneto Rotor Ass'Y 1 Since 8.20
TK6699289
Available to backorder
(108A) Magneto Rotor Ass'Y 1 Since 8.20
£45.38 £37.82

  109 Anti Vibe Rubber (A)
Anti Vibe Rubber (A)
TK6696963
Available to backorder
Anti Vibe Rubber (A)
£2.63 £2.19

  110 Pipe Holder (A)
Pipe Holder (A)
TK6698643
Available to backorder
Pipe Holder (A)
£2.63 £2.19

  113 Anti Vibe Rubber (B)
Anti Vibe Rubber (B)
TK6696964
Available to backorder
Anti Vibe Rubber (B)
£2.63 £2.19

  114 Retaining Ring For D12 Shaft (10 Pcs.)
Retaining Ring For D12 Shaft (10 Pcs.)
TK939542
Available to backorder
Retaining Ring For D12 Shaft (10 Pcs.)
£1.24 £1.03

  115 Tapping Screw D4.5X16
Tapping Screw D4.5X16
TK6684636
Available to backorder
Tapping Screw D4.5X16
£1.73 £1.44

  117 Tapping Screw (W.Flange) D4X16 (Black)
Tapping Screw (W.Flange) D4X16 (Black)
TK305812
Available to backorder
Tapping Screw (W.Flange) D4X16 (Black)
£2.10 £1.75

  118 Handle (B)
Handle (B)
TK6696487
Available to backorder
Handle (B)
£5.34 £4.45

  119 Lock Lever 1 For Europe (Slp).Aus (Sl).Nzl (S
Lock Lever 1 For Europe (Slp).Aus (Sl).Nzl (S
TK6696490
Available to backorder
Lock Lever 1 For Europe (Slp).Aus (Sl).Nzl (S
£1.34 £1.12

  120 Lever
Lever
TK6696488
Available to backorder
Lever
£1.34 £1.12

  121 Spring (A)
Spring (A)
TK6696489
Available to backorder
Spring (A)
£1.34 £1.12

  125 Throttle Wire Comp.
Throttle Wire Comp.
TK6696560
Available to backorder
Throttle Wire Comp.
£5.34 £4.45

  126 Handle (A)
Handle (A)
TK6696486
Available to backorder
Handle (A)
£5.34 £4.45

  127 Tank
Tank
TK6696569
Available to backorder
Tank
£5.76 £4.80

  128 Pump Filter Body Comp.
Pump Filter Body Comp.
TK6684620
In stock
Pump Filter Body Comp.
£8.16 £6.80

  129 Clip
Clip
TK6696949
Available to backorder
Clip
£1.34 £1.12

  131 Bolt (W.Flange) L17.8
Bolt (W.Flange) L17.8
TK6696574
Available to backorder
Bolt (W.Flange) L17.8
£1.73 £1.44

  131 Flange Bolt 3 For Usa (Slp).Can (Sl
Flange Bolt 3 For Usa (Slp).Can (Sl
TK6696557
Available to backorder
Flange Bolt 3 For Usa (Slp).Can (Sl
£1.34 £1.12

  133 Fuel Pipe (Pink)
Fuel Pipe (Pink)
TK6685267
In stock
Fuel Pipe (Pink)
£1.72 £1.43

  136 ( 136A) Fuel Tank Cap Ass'Y
( 136A) Fuel Tank Cap Ass'Y
TK6685049
In stock
( 136A) Fuel Tank Cap Ass'Y
£10.86 £9.05


Description

Tanaka TCG 22EAD Multi Tool - Crankcase Assembly Parts Diagram
