Tanaka ECV-3801 - Crankcase

Part No. ecvecv3801crankcase-group
Tanaka ECV-3801 - Crankcase
Tanaka ECV-3801 - Crankcase

Description

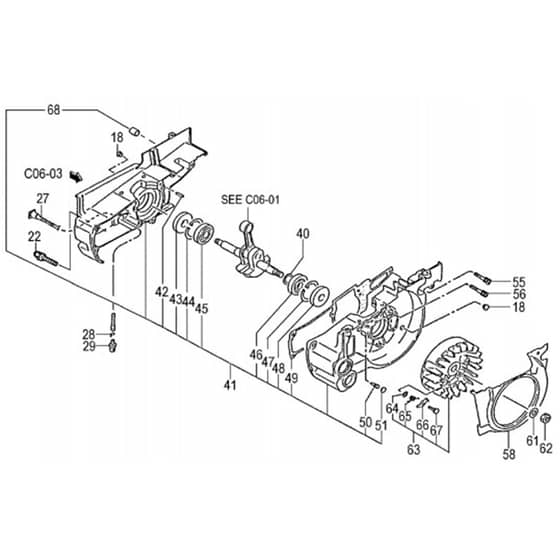

Tanaka ECV-3801 Chainsaw - Crankcase Parts Diagram

Ref. Img. Part No. Details
  22 Hex Hole Screw 5X35 1 V235001
Hex Hole Screw 5X35 1 V235001
TK6695076
Available to backorder
Hex Hole Screw 5X35 1 V235001
£1.78 £1.48

  27 Oil Pipe A
Oil Pipe A
TK6691219
Available to backorder
Oil Pipe A
£7.16 £5.97

  28 Clip 7
Clip 7
TK6692312
Available to backorder
Clip 7
£1.78 £1.48

  29 Oil Filter Body Comp.
Oil Filter Body Comp.
TK6697651
Available to backorder
Oil Filter Body Comp.
£5.38 £4.48

  40 Shim 0.3
Shim 0.3
TK6685099
Available to backorder
Shim 0.3
£1.78 £1.48

  40 Shim 0.1
Shim 0.1
TK6686474
Available to backorder
Shim 0.1
£1.78 £1.48

  41 Crank Case Ass'Y
Crank Case Ass'Y
TK6697589
Available to backorder
Crank Case Ass'Y
£169.32 £141.10

  42 Knock Pin 4X12
Knock Pin 4X12
TK6695520
Available to backorder
Knock Pin 4X12
£1.45 £1.21

  43 Oil Seal Ismx12325.5
Oil Seal Ismx12325.5
TK6695633
Available to backorder
Oil Seal Ismx12325.5
£5.38 £4.48

  44 Stop Ring C-32 Inner
Stop Ring C-32 Inner
TK6695295
Available to backorder
Stop Ring C-32 Inner
£1.78 £1.48

  50 Air Vent Valve B
Air Vent Valve B
TK6685173
Available to backorder
Air Vent Valve B
£3.58 £2.98

  51 Air Vent Cover
Air Vent Cover
TK6691399
Available to backorder
Air Vent Cover
£7.16 £5.97

  55 Hex. Hole Bolt 5X18.S
Hex. Hole Bolt 5X18.S
TK6684586
Available to backorder
Hex. Hole Bolt 5X18.S
£1.78 £1.48

  56 Hex. Hole Bolt 5X30S
Hex. Hole Bolt 5X30S
TK6684786
In stock
Hex. Hole Bolt 5X30S
£1.78 £1.48

  58 Air Deflector
Air Deflector
TK6687207
Available to backorder
Air Deflector
£7.16 £5.97

  61 Washer 8
Washer 8
TK6684611
Available to backorder
Washer 8
£1.78 £1.48

  62 Hex. Nut 8
Hex. Nut 8
TK6684612
Available to backorder
Hex. Nut 8
£1.78 £1.48

  63 Magneto Rotor Ass'Y
Magneto Rotor Ass'Y
TK6687395
Available to backorder
Magneto Rotor Ass'Y
£61.00 £50.83

  64 Special Washer
Special Washer
TK6687942
Available to backorder
Special Washer
£1.78 £1.48

  65 Pawl Spring
Pawl Spring
TK6693348
Available to backorder
Pawl Spring
£1.78 £1.48

  66 Starter Pawl
Starter Pawl
TK6693304
Available to backorder
Starter Pawl
£3.58 £2.98

  67 Step Bolt
Step Bolt
TK793.10200.20
Available to backorder
Step Bolt
£1.78 £1.48


Description

Tanaka ECV-3801 Chainsaw - Crankcase Parts Diagram
