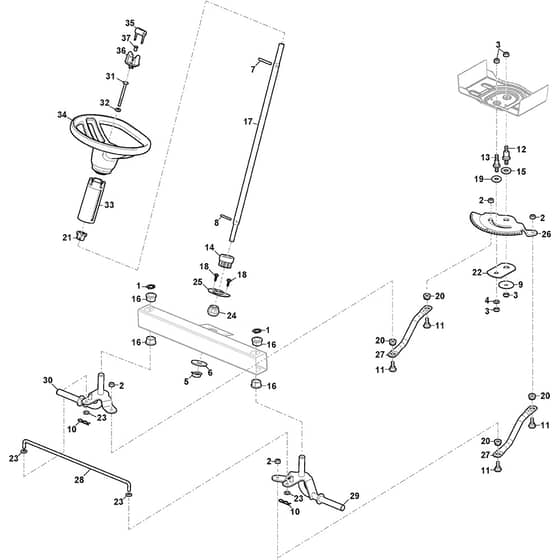

Swift 372e - 2022-2025 - 2T0250481/ST1W - Stiga Ride On Mower Steering Diagram

Part No. swift_372e_2t0250481_st1w_steering-group
Swift 372e - 2022-2025 - 2T0250481/ST1W - Stiga Ride On Mower Steering Diagram
Swift 372e - 2022-2025 - 2T0250481/ST1W - Stiga Ride On Mower Steering Diagram

Description

Stiga Swift 372e Parts Diagram

Product Name - Swift 372e

Model Year - 2022-2025

Model Type - R72 LI 48 V2

Art.N - 2T0250481/ST1W

Engine Model -

Ref. Img. Part No. Details
  1 Circlip Ø12
Circlip Ø12
MO112000970/0
In stock
Circlip Ø12
£1.55 £1.29

  2 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  3 Nut
Nut
MO112155010/0
In stock
Nut
£2.11 £1.76

  4 Elastic Washer
Elastic Washer
MO112369500/0
In stock
Elastic Washer
£1.39 £1.16

  5 Plate
Plate
MO112436030/0
In stock
Plate
£1.84 £1.53

  6 Washer
Washer
MO112521370/0
Available to backorder
Washer
£1.63 £1.36

  7 Spring Pin 6X50
Spring Pin 6X50
MO112620300/0
In stock
Spring Pin 6X50
£1.84 £1.53

  8 Dowel Pin
Dowel Pin
MO112622650/0
Available to backorder
Dowel Pin
£1.79 £1.49

  9 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.84 £1.53

  10 Cotter Pin
Cotter Pin
MO124487997/0
In stock
Cotter Pin
£1.55 £1.29

  11 Pin
Pin
MO125510103/0
Available to backorder
Pin
£1.63 £1.36

  12 Pin
Pin
MO125510165/0
In stock
Pin
£4.78 £3.98

  13 Pin
Pin
MO125510173/0
Available to backorder
Pin
£1.97 £1.64

  14 Pinion
Pinion
MO125570003/0
Available to backorder
Pinion
£8.59 £7.16

  15 Washer
Washer
MO125670023/0
In stock
Washer
£1.84 £1.53

  16 Bushing
Bushing
MO127047019/0
In stock
Bushing
£3.79 £3.16

  17 Steering Column
Steering Column
MO127520055/0
Available to backorder
Steering Column
£22.10 £18.42

  18 Screw
Screw
MO127943054/0
Available to backorder
Screw
£1.84 £1.53

  19 Antifriction Washer
Antifriction Washer
MO322672151/0
Available to backorder
Antifriction Washer
£1.84 £1.53

  20 Bushing
Bushing
MO325038007/0
In stock
Bushing
£1.70 £1.42

  21 Bushing
Bushing
MO325038008/0
In stock
Bushing
£1.55 £1.29

  22 Plate
Plate
MO325547233/0
Available to backorder
Plate
£3.52 £2.93

  23 Antifriction Washer
Antifriction Washer
MO325670011/0
Available to backorder
Antifriction Washer
£1.55 £1.29

  24 Joint
Joint
MO325743000/0
In stock
Joint
£2.69 £2.24

  25 Support
Support
MO325785213/1
Available to backorder
Support
£2.40 £2.00

  26 Steering Sector
Steering Sector
MO327734069/0
Available to backorder
Steering Sector
£27.65 £23.04

  27 Stub Axle Tie Rod
Stub Axle Tie Rod
MO327840059/0
Available to backorder
Stub Axle Tie Rod
£6.46 £5.38

  28 Front Stub Axle Tie Rod
Front Stub Axle Tie Rod
MO327840061/0
Available to backorder
Front Stub Axle Tie Rod
£13.15 £10.96

  29 Right Spindle Ass.Y
Right Spindle Ass.Y
MO384230417/0
Available to backorder
Right Spindle Ass.Y
£53.50 £44.58

  30 Left Spindle Ass.Y
Left Spindle Ass.Y
MO384230419/0
Available to backorder
Left Spindle Ass.Y
£53.50 £44.58

  31 Screw
Screw
MO112692100/0
Available to backorder
Screw
£2.82 £2.35

  32 Washer
Washer
MO112540260/0
Available to backorder
Washer
£1.63 £1.36

  33 Support
Support
MO382785304/0
Available to backorder
Support
£27.44 £22.87

  34 Steering Wheel
Steering Wheel
MO325961227/0
Available to backorder
Steering Wheel
£239.33 £199.44

  35 Upper Support
Upper Support
MO327206855/0
Available to backorder
Upper Support
£2.96 £2.47

  36 Lower Support
Lower Support
MO327206854/0
Available to backorder
Lower Support
£2.96 £2.47

  37
MO327790014/0
Available to backorder
£2.80 £2.33


Description

Stiga Swift 372e Parts Diagram

Product Name - Swift 372e

Model Year - 2022-2025

Model Type - R72 LI 48 V2

Art.N - 2T0250481/ST1W

Engine Model -
