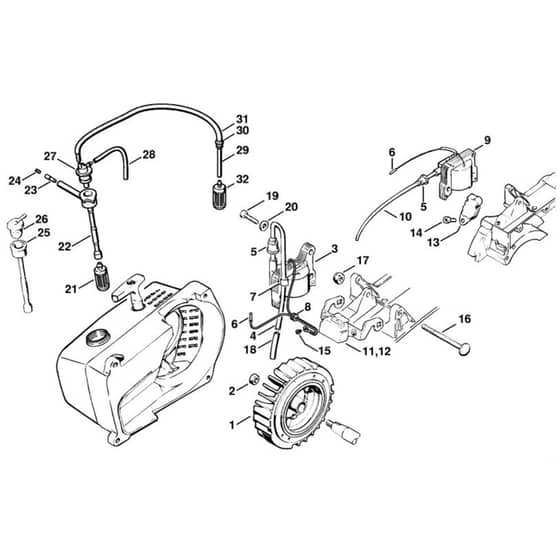

Stihl TS510 - Ignition System - Parts Diagram

Stihl TS510 - Ignition System - Parts Diagram
Stihl TS510 - Ignition System - Parts Diagram

Description

Stihl TS510 - Ignition System - Parts Diagram

Ref. Img. Part No. Details
  1 Flywheel ST1111 404 1204
Flywheel
Out of stock
£111.00 £92.50

  0 Hose 3.1x5.7 mm x 10 m R3 ST0712 923 8004
Hose 3.1x5.7 mm x 10 m R3
In stock
£36.60 £30.50

  1 Ignition lead 10 m ST0000 930 2251
Ignition lead 10 m
Out of stock
£62.14 £51.78

  2 Ignition lead 1 m ST0000 405 0600
Ignition lead 1 m
Out of stock
£1.94 £1.62

  3 Hose 3.1x5.7 mm x 1 m R3 ST0000 930 2803
Hose 3.1x5.7 mm x 1 m R3
In stock
£4.20 £3.50

  2 Hexagon nut M8x1 ST9210 261 1140
Hexagon nut M8x1
In stock
£0.76 £0.63

  3 Ignition coil (Contains 4 - 8) ST1111 400 1301
Ignition coil (Contains 4 - 8)
Out of stock
£191.88 £159.90

  5 Grommet ST0000 989 1010
Grommet
Out of stock
£2.02 £1.68

  8 Grommet ST0000 989 0808
Grommet
Out of stock
£1.63 £1.36

  9 Ignition module (Contains 40334) ST1111 400 1303
Ignition module (Contains 40334)
Out of stock
£197.64 £164.70

  11 Trigger unit ST4205 400 1001
Trigger unit
Out of stock
£107.64 £89.70

  14 Socket head screw M5x12 ST9045 371 0960
Socket head screw M5x12
Out of stock
£0.67 £0.56

  15 Pan head screw M3x4 ST9041 216 0300
Pan head screw M3x4
Out of stock
£0.61 £0.51

  16 Flat head screw M6x75 ST9027 068 1480
Flat head screw M6x75
Out of stock
£1.72 £1.43

  17 Lock nut M6 ST9214 320 0900
Lock nut M6
Out of stock
£0.46 £0.38

  18 Hose ST1111 405 8800
Hose
Out of stock
£1.91 £1.59

  19 Pan head screw IS M5x20 ST9022 371 1020
Pan head screw IS M5x20
In stock
£0.97 £0.81

  20 Washer 5.3 ST9291 021 0120
Washer 5.3
Out of stock
£0.40 £0.33

  21 Pickup body ST0000 350 3500
Pickup body
In stock
£6.26 £5.22

  22 Hose (Contains 23 + 24) ST4205 350 3600
Hose (Contains 23 + 24)
Out of stock
£9.30 £7.75

  23 Insert ST1110 353 8102
Insert
Out of stock
£0.64 £0.53

  24 Vent insert ST1120 358 8105
Vent insert
Out of stock
£0.97 £0.81

  25 Hose ST1111 358 7700
Hose
Out of stock
£7.54 £6.28

  26 Elbow connector ST1111 353 2500
Elbow connector
Out of stock
£3.65 £3.04

  27 Tank vent ST4205 353 5900
Tank vent
Out of stock
£8.56 £7.13

  30 Grommet ST4205 647 9100
Grommet
Out of stock
£1.76 £1.47

  31 Hose 200 mm / 7 7/8 ST4205 141 8602
Hose 200 mm / 7 7/8"
Out of stock
£3.78 £3.15

  32 Pickup body ST0000 350 3502
Pickup body
In stock
£7.08 £5.90
