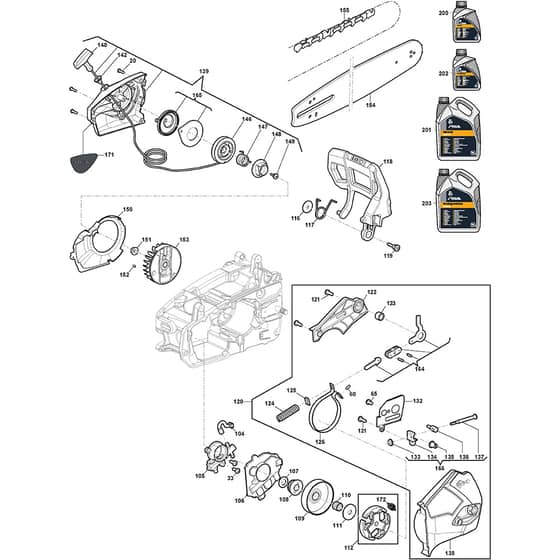

SPR 276 - 2019-2022 - 240271002/ST1 - Stiga Chainsaw Housing 02 Diagram

SPR 276 - 2019-2022 - 240271002/ST1 - Stiga Chainsaw Housing 02 Diagram
SPR 276 - 2019-2022 - 240271002/ST1 - Stiga Chainsaw Housing 02 Diagram

Description

Stiga SPR 276 Parts Diagram

Product Name - SPR 276

Model Year - 2019-2022

Model Type - SPR 276

Art.N - 240271002/ST1

Engine Model -

Ref. Img. Part No. Details
  1 Screw
Screw
MO112728124/0
Available to backorder
Screw
£1.55 £1.29

  33 Screw
Screw
MO123878021/0
Available to backorder
Screw
£1.33 £1.11

  60 Needle
Needle
MO123753000/0
Available to backorder
Needle
£1.55 £1.29

  65 Screw
Screw
MO112727815/0
Available to backorder
Screw
£1.40 £1.17

  104 Spray Nozzle
Spray Nozzle
MO118804749/0
Available to backorder
Spray Nozzle
£2.95 £2.46

  105 Oil Pump
Oil Pump
MO118804750/0
Available to backorder
Oil Pump
£19.70 £16.42

  106 Oil Pump Cover
Oil Pump Cover
MO118804751/0
Available to backorder
Oil Pump Cover
£1.40 £1.17

  107 Washer
Washer
MO118550608/0
Available to backorder
Washer
£1.69 £1.41

  108 Worm
Worm
MO118804752/0
Available to backorder
Worm
£2.81 £2.34

  109 3.8 Clutch Drum
3.8 Clutch Drum
MO118804753/0
Available to backorder
3.8 Clutch Drum
£15.34 £12.78

  110 Needle Bearing
Needle Bearing
MO123235001/0
Available to backorder
Needle Bearing
£4.78 £3.98

  111 Washer
Washer
MO118804818/0
Available to backorder
Washer
£2.12 £1.77

  112 Clutch
Clutch
MO118804758/0
Available to backorder
Clutch
£14.64 £12.20

  116 Washer
Washer
MO118804806/0
Available to backorder
Washer
£1.55 £1.29

  117 Spring For Hand Guard
Spring For Hand Guard
MO118804755/0
Available to backorder
Spring For Hand Guard
£1.69 £1.41

  118 Hand Guard To S.N 22FC1CHA000000
Hand Guard To S.N 22FC1CHA000000
MO118804798/0
Available to backorder
Hand Guard To S.N 22FC1CHA000000
£13.51 £11.26

  118 Hand Guard From S.N 22FC1CHA000001
Hand Guard From S.N 22FC1CHA000001
MO118804798/1
Available to backorder
Hand Guard From S.N 22FC1CHA000001
£13.10 £10.92

  119 Hand Guard Screw
Hand Guard Screw
MO118804757/0
Available to backorder
Hand Guard Screw
£1.40 £1.17

  120 Clutch Housing Assy Yellow Yellow
Clutch Housing Assy Yellow Yellow
MO118805040/0
Available to backorder
Clutch Housing Assy Yellow Yellow
£47.45 £39.54

  121 Screw
Screw
MO123878121/0
Available to backorder
Screw
£1.69 £1.41

  122 Break Spring Cover
Break Spring Cover
MO118804759/0
Available to backorder
Break Spring Cover
£3.10 £2.58

  123 Bushing
Bushing
MO118804760/0
Available to backorder
Bushing
£1.33 £1.11

  124 Chain Brake Spring
Chain Brake Spring
MO118804761/0
Available to backorder
Chain Brake Spring
£1.40 £1.17

  125 Spring Base
Spring Base
MO118804762/0
Available to backorder
Spring Base
£1.33 £1.11

  126 Break Strap
Break Strap
MO118804763/0
Available to backorder
Break Strap
£3.94 £3.28

  132 Tensioner Cover Plate
Tensioner Cover Plate
MO118804764/0
Available to backorder
Tensioner Cover Plate
£2.95 £2.46

  133 Passive Tensioner Gear
Passive Tensioner Gear
MO118804765/0
Available to backorder
Passive Tensioner Gear
£2.95 £2.46

  134 Gear Base
Gear Base
MO118804766/0
Available to backorder
Gear Base
£1.33 £1.11

  135 Tensioner Gear
Tensioner Gear
MO118804767/0
Available to backorder
Tensioner Gear
£3.10 £2.58

  136 Chain Tensioner Block
Chain Tensioner Block
MO118804768/0
Available to backorder
Chain Tensioner Block
£2.81 £2.34

  137 Tensioner Screw
Tensioner Screw
MO118804769/0
Available to backorder
Tensioner Screw
£1.82 £1.52

  138 Clutch Cover. Yellow
Clutch Cover. Yellow
MO118804770/0
Available to backorder
Clutch Cover. Yellow
£20.69 £17.24

  139 Starter Assy. Yellow Rope 2.6x840mm
Starter Assy. Yellow Rope 2.6x840mm
MO118804771/0
Available to backorder
Starter Assy. Yellow Rope 2.6x840mm
£38.00 £31.67

  140 Starter Handle
Starter Handle
MO118804772/0
Available to backorder
Starter Handle
£3.24 £2.70

  142 Grommet
Grommet
MO118804773/0
Available to backorder
Grommet
£2.26 £1.88

  146 Starter Pulley
Starter Pulley
MO118804775/0
Available to backorder
Starter Pulley
£3.24 £2.70

  147 Spring
Spring
MO118804776/0
Available to backorder
Spring
£2.95 £2.46

  148 Starter Ratchet
Starter Ratchet
MO118804777/0
Available to backorder
Starter Ratchet
£2.95 £2.46

  149 Screw
Screw
MO118804807/0
Available to backorder
Screw
£2.95 £2.46

  150 Air Conveyor
Air Conveyor
MO118804778/0
Available to backorder
Air Conveyor
£2.40 £2.00

  151 Nut
Nut
MO123120008/0
Available to backorder
Nut
£1.69 £1.41

  152 Key
Key
MO118800959/0
Available to backorder
Key
£1.55 £1.29

  153 Flywheel Assy
Flywheel Assy
MO118804779/0
Available to backorder
Flywheel Assy
£29.63 £24.69

  154 Guide Bar 10
Guide Bar 10
MO123900360/0
Available to backorder
Guide Bar 10"-3.8"-0.050"
£23.96 £19.97

  155 Chain. 3.8
Chain. 3.8
6056
In stock
Chain. 3.8" X .050" (1.3mm) - 40E
£8.17 £6.81

  164 Break Control Assy
Break Control Assy
MO118804810/0
Available to backorder
Break Control Assy
£4.22 £3.52

  165 Starter Spring Assy
Starter Spring Assy
MO118804811/0
Available to backorder
Starter Spring Assy
£4.22 £3.52

  166 Tensioner Gear Assy
Tensioner Gear Assy
MO118805124/0
Available to backorder
Tensioner Gear Assy
£11.69 £9.74

  171 Label Only for STIGA Brand Machine
Label Only for STIGA Brand Machine
MO114370309/0
Available to backorder
Label Only for STIGA Brand Machine
£2.26 £1.88

  172 Clutch Spring
Clutch Spring
MO118805568/0
Available to backorder
Clutch Spring
£1.55 £1.29

  200 Chain Oil Mineral 1Lt
Chain Oil Mineral 1Lt
MO1111-9228-01
Available to backorder
Chain Oil Mineral 1Lt
£9.30 £7.75

  201 Chain Oil Mineral 5Lt
Chain Oil Mineral 5Lt
MO1111-9229-01
Available to backorder
Chain Oil Mineral 5Lt
£42.41 £35.34

  202 Chain Oil Biodegradable 1Lt
Chain Oil Biodegradable 1Lt
MO1111-9276-01
Available to backorder
Chain Oil Biodegradable 1Lt
£10.99 £9.16

  203 Chain Oil Biodegradable 5Lt
Chain Oil Biodegradable 5Lt
MO1111-9247-01
Available to backorder
Chain Oil Biodegradable 5Lt
£50.98 £42.48


Description

Stiga SPR 276 Parts Diagram

Product Name - SPR 276

Model Year - 2019-2022

Model Type - SPR 276

Art.N - 240271002/ST1

Engine Model -
