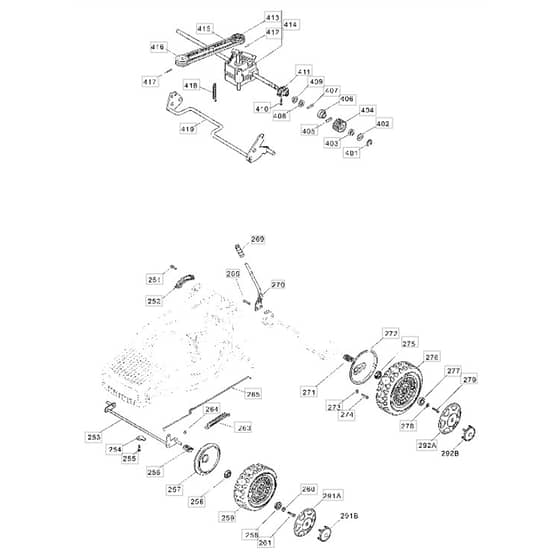

SP550 - 2005 - 12-9686-00 - Mountfield Rotary Mower Wheels Diagram

SP550 - 2005 - 12-9686-00 - Mountfield Rotary Mower Wheels Diagram
SP550 - 2005 - 12-9686-00 - Mountfield Rotary Mower Wheels Diagram

Description

Mountfield SP550 Parts Diagram

Product Name - SP 550

Model Year - 2005

Model Type -

Art.N - 12-9686-00

Ref. Img. Part No. Details
  1 Screw
Screw
MO112728300/0
Available to backorder
Screw
£1.55 £1.29

  252 Height Adjusting Plate
Height Adjusting Plate
MO322735563/0
In stock
Height Adjusting Plate
£14.99 £12.49

  256 Spring-Wheel Axle
Spring-Wheel Axle
MO122430210/0
Available to backorder
Spring-Wheel Axle
£1.69 £1.41

  259 Wheel
Wheel
MO1111-2784-01
In stock
Wheel
£18.59 £15.49

  263 Spring
Spring
MO122446181/0
Available to backorder
Spring
£8.02 £6.68

  264 Starlock
Starlock
MO112604898/0
Available to backorder
Starlock
£1.55 £1.29

  269 Lever Knob
Lever Knob
MO322399808/0
Available to backorder
Lever Knob
£2.40 £2.00

  271 Spring
Spring
MO122430215/0
Available to backorder
Spring
£3.24 £2.70

  273 Washer
Washer
MO112523040/0
In stock
Washer
£1.49 £1.24

  274 Screw
Screw
MO112735661/0
Available to backorder
Screw
£1.55 £1.29

  275 Ball Bearing
Ball Bearing
MO122122201/0
Available to backorder
Ball Bearing
£2.26 £1.88

  276 Wheel Inkl. pos 275. 277
Wheel Inkl. pos 275. 277
MO1111-3026-01
Available to backorder
Wheel Inkl. pos 275. 277
£49.26 £41.05

  277 Ball Bearing
Ball Bearing
MO119216038/0
Available to backorder
Ball Bearing
£5.92 £4.93

  278 Flat Washer
Flat Washer
MO112521460/0
Available to backorder
Flat Washer
£1.40 £1.17

  279 Screw
Screw
MO112735662/1
In stock
Screw
£2.40 £2.00

  291 291A Hub Cap 175 (Grey) 7-11 2
291A Hub Cap 175 (Grey) 7-11 2
MO322110312/0
Available to backorder
291A Hub Cap 175 (Grey) 7-11 2
£9.72 £8.10

  401 Circlip
Circlip
MO112000957/0
Available to backorder
Circlip
£1.55 £1.29

  403 Washer
Washer
MO322160520/0
Available to backorder
Washer
£1.55 £1.29

  404 Gear Wheel
Gear Wheel
MO122570125/0
In stock
Gear Wheel
£14.10 £11.75

  405 Key
Key
MO122076645/0
Available to backorder
Key
£1.69 £1.41

  406 Washer
Washer
MO322170630/1
Available to backorder
Washer
£4.93 £4.11

  407 Pin
Pin
MO112645705/0
In stock
Pin
£1.55 £1.29

  408 Washer
Washer
MO112520032/0
Available to backorder
Washer
£1.55 £1.29

  409 Seal Ring
Seal Ring
MO119035152/0
Available to backorder
Seal Ring
£4.78 £3.98

  410 Screw
Screw
MO112735664/0
Available to backorder
Screw
£1.40 £1.17

  411 Bushing
Bushing
MO322785153/0
Available to backorder
Bushing
£15.62 £13.02

  412 Pin
Pin
MO112620310/0
Available to backorder
Pin
£1.97 £1.64

  413 Belt Pulley
Belt Pulley
MO122601913/0
Available to backorder
Belt Pulley
£16.88 £14.07

  414 Transmission Assy (Turbo 48.55) Inkl. pos 412 - 413
Transmission Assy (Turbo 48.55) Inkl. pos 412 - 413
MO181003085/0
In stock
Transmission Assy (Turbo 48.55) Inkl. pos 412 - 413
£161.89 £134.91

  415 V-Belt
V-Belt
MO135064383/0
In stock
V-Belt
£14.41 £12.01

  416 Engine Belt Pulley
Engine Belt Pulley
MO122601918/0
Available to backorder
Engine Belt Pulley
£25.00 £20.83

  417 Screw
Screw
MO112714312/0
Available to backorder
Screw
£1.55 £1.29

  418 Tension Spring
Tension Spring
MO122450434/0
In stock
Tension Spring
£6.62 £5.52

  419 Rear Axle
Rear Axle
MO381002823/0
Available to backorder
Rear Axle
£48.37 £40.31


Description

Mountfield SP550 Parts Diagram

Product Name - SP 550

Model Year - 2005

Model Type -

Art.N - 12-9686-00
