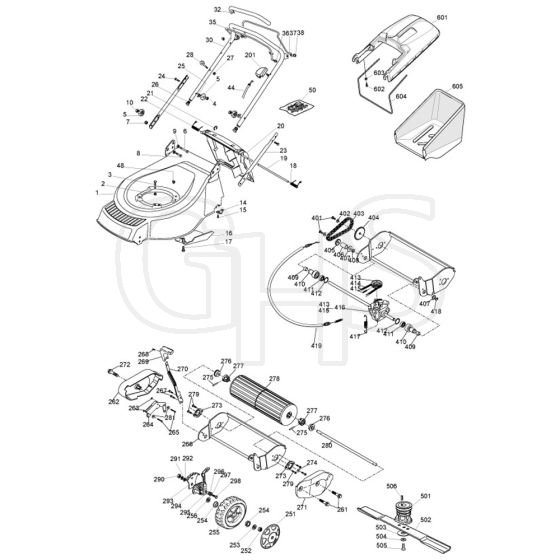

SP460 R - 2005 - 290485123/MOR - Mountfield Rotary Mower Deck Diagram

SP460 R - 2005 - 290485123/MOR - Mountfield Rotary Mower Deck Diagram
SP460 R - 2005 - 290485123/MOR - Mountfield Rotary Mower Deck Diagram

Description

Mountfield SP460 R Parts Diagram

Product Name - SP 460 R

Model Year - 2005

Model Type - ML 484 TR

Art.N - 290485123/MOR

Ref. Img. Part No. Details
  2 Nut
Nut
MO112293201/0
In stock
Nut
£1.69 £1.41

  3 Screw
Screw
MO112793701/0
Available to backorder
Screw
£1.49 £1.24

  3 Screw
Screw
MO112691800/0
Available to backorder
Screw
£1.55 £1.29

  4 Nut
Nut
MO112293202/0
Available to backorder
Nut
£1.97 £1.64

  5 Knob
Knob
MO122399803/0
Available to backorder
Knob
£1.69 £1.41

  7 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  8 Screw
Screw
MO112792610/0
Available to backorder
Screw
£1.55 £1.29

  9 Bushing
Bushing
MO322041955/0
Available to backorder
Bushing
£1.49 £1.24

  14 Plate
Plate
MO322545154/0
Available to backorder
Plate
£1.55 £1.29

  15 Screw
Screw
MO112731350/0
Available to backorder
Screw
£1.55 £1.29

  16 Belt Protection
Belt Protection
MO122060195/0
In stock
Belt Protection
£4.78 £3.98

  17 Screw
Screw
MO112728903/0
In stock
Screw
£1.40 £1.17

  18 Left Protection Spring
Left Protection Spring
MO122450420/1
Available to backorder
Left Protection Spring
£1.97 £1.64

  19 Fulcrum Pin
Fulcrum Pin
MO122517906/1
Available to backorder
Fulcrum Pin
£14.66 £12.22

  21 Benzing Ring
Benzing Ring
MO112000930/0
In stock
Benzing Ring
£1.55 £1.29

  22 Right Spring
Right Spring
MO122450410/1
Available to backorder
Right Spring
£12.12 £10.10

  24 Screw
Screw
MO112819125/0
Available to backorder
Screw
£1.39 £1.16

  25 Washer
Washer
MO122680006/1
In stock
Washer
£1.75 £1.46

  26 Polyethylene Push Road D.20Inch
Polyethylene Push Road D.20Inch
MO118566112/0
Available to backorder
Polyethylene Push Road D.20Inch
£1.55 £1.29

  28 Spring
Spring
MO122430309/0
Available to backorder
Spring
£3.10 £2.58

  32 Handgrip Black
Handgrip Black
MO122291050/0
Available to backorder
Handgrip Black
£14.22 £11.85

  36 Bushing
Bushing
MO122041966/0
Available to backorder
Bushing
£1.55 £1.29

  37 Driving Lever
Driving Lever
MO181003288/1
Available to backorder
Driving Lever
£11.62 £9.68

  38 Bushing From 01-9-2004
Bushing From 01-9-2004
MO322041965/1
Available to backorder
Bushing From 01-9-2004
£1.55 £1.29

  44 Cable. Thread Engine Brake
Cable. Thread Engine Brake
MO181000625/0
In stock
Cable. Thread Engine Brake
£12.67 £10.56

  48 Rubber Insert
Rubber Insert
MO322291150/0
Available to backorder
Rubber Insert
£1.55 £1.29

  201 Brake Support Protection
Brake Support Protection
MO122601000/0
Available to backorder
Brake Support Protection
£1.55 £1.29

  251 Hub Cap Grey
Hub Cap Grey
MO322110395/0
Available to backorder
Hub Cap Grey
£1.97 £1.64

  254 Bearing
Bearing
MO122122206/0
In stock
Bearing
£1.82 £1.52

  255 Wheel Ø 170
Wheel Ø 170
MO381007351/0
In stock
Wheel Ø 170
£13.66 £11.38

  256 Spring Washer
Spring Washer
MO112530150/0
Available to backorder
Spring Washer
£1.36 £1.13

  261 Screw
Screw
MO112735592/0
Available to backorder
Screw
£1.97 £1.64

  262 Red Right Roller Prot. Carter
Red Right Roller Prot. Carter
MO322060201/0
In stock
Red Right Roller Prot. Carter
£2.18 £1.82

  263 Nut
Nut
MO112154330/0
In stock
Nut
£1.55 £1.29

  265 Screw
Screw
MO112789000/0
Available to backorder
Screw
£1.55 £1.29

  266 Roller Support
Roller Support
MO381005109/1
Available to backorder
Roller Support
£136.55 £113.79

  267 Screw
Screw
MO112735122/0
Available to backorder
Screw
£1.55 £1.29

  269 Knob
Knob
MO322399805/0
In stock
Knob
£13.72 £11.43

  270 Lever. Height Adjustment
Lever. Height Adjustment
MO322321505/0
In stock
Lever. Height Adjustment
£36.11 £30.09

  271 Red Left Roller Prot. Carter
Red Left Roller Prot. Carter
MO322060202/0
Available to backorder
Red Left Roller Prot. Carter
£2.40 £2.00

  272 Screw
Screw
MO112735594/0
Available to backorder
Screw
£1.55 £1.29

  273 Bearing Flange
Bearing Flange
MO322207325/0
Available to backorder
Bearing Flange
£1.97 £1.64

  274 Washer
Washer
MO122671650/0
In stock
Washer
£1.55 £1.29

  275 Elastic Pin
Elastic Pin
MO112620210/0
In stock
Elastic Pin
£1.55 £1.29

  276 Bearing
Bearing
MO119216036/0
In stock
Bearing
£9.58 £7.98

  277 Tractor Roller
Tractor Roller
MO322855000/0
Available to backorder
Tractor Roller
£2.68 £2.23

  278 Roller
Roller
MO381007401/0
In stock
Roller
£38.00 £31.67

  280 Axle. Roller
Axle. Roller
MO122033361/0
Available to backorder
Axle. Roller
£16.46 £13.72

  281 Washer
Washer
MO112521331/0
Available to backorder
Washer
£1.55 £1.29

  290 Nut
Nut
MO112293200/0
In stock
Nut
£1.55 £1.29

  291 Grower
Grower
MO112583500/0
Available to backorder
Grower
£1.55 £1.29

  292 Washer
Washer
MO112523070/0
Available to backorder
Washer
£1.55 £1.29

  293 Sector. Height Adjustment
Sector. Height Adjustment
MO322735547/0
Available to backorder
Sector. Height Adjustment
£2.26 £1.88

  294 Wheel Support
Wheel Support
MO381005082/0
In stock
Wheel Support
£17.18 £14.32

  295 Lever
Lever
MO481003285/1
In stock
Lever
£19.54 £16.28

  296 Spacer
Spacer
MO122171001/0
Available to backorder
Spacer
£1.97 £1.64

  297 Washer
Washer
MO112521350/0
Available to backorder
Washer
£1.55 £1.29

  402 Washer
Washer
MO112523040/0
In stock
Washer
£1.49 £1.24

  403 Chain
Chain
MO1111-3562-01
In stock
Chain
£20.06 £16.72

  404 Ring Gear
Ring Gear
MO1111-3424-01
Available to backorder
Ring Gear
£18.31 £15.26

  406 Spacer
Spacer
MO122170970/0
Available to backorder
Spacer
£2.53 £2.11

  407 Antifriction Washer
Antifriction Washer
MO322672151/0
Available to backorder
Antifriction Washer
£1.82 £1.52

  408 Washer
Washer
MO321660100/0
Available to backorder
Washer
£1.97 £1.64

  409 Brass
Brass
MO322038404/0
In stock
Brass
£1.55 £1.29

  410 Gear Box Support
Gear Box Support
MO322785126/0
Available to backorder
Gear Box Support
£11.78 £9.82

  411 Bearing
Bearing
MO119216035/0
Available to backorder
Bearing
£3.52 £2.93

  412 Snap Ring
Snap Ring
MO112610095/0
Available to backorder
Snap Ring
£1.69 £1.41

  413 Pulley
Pulley
MO122601909/0
In stock
Pulley
£5.64 £4.70

  414 Trapezoidal Belt
Trapezoidal Belt
MO135063800/0
In stock
Trapezoidal Belt
£9.17 £7.64

  415 Elastic Pin
Elastic Pin
MO112645705/0
In stock
Elastic Pin
£1.55 £1.29

  416 F.R. Gear Box Roller
F.R. Gear Box Roller
MO181003077/1
In stock
F.R. Gear Box Roller
£104.18 £86.82

  417 Brake Spring
Brake Spring
MO125430220/0
Available to backorder
Brake Spring
£4.08 £3.40

  418 Spring
Spring
MO122450063/0
Available to backorder
Spring
£1.55 £1.29

  419 Cable Rear Drive
Cable Rear Drive
MO381000668/1
Available to backorder
Cable Rear Drive
£20.96 £17.47

  501 Hub With Pulley. Crankshaft Ø 22.2
Hub With Pulley. Crankshaft Ø 22.2
MO122465607/4
In stock
Hub With Pulley. Crankshaft Ø 22.2
£9.29 £7.74

  502 Left Mulching. Blade
Left Mulching. Blade
MO181004346/3
In stock
Left Mulching. Blade
£14.15 £11.79

  503 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.82 £1.52

  504 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  505 Screw
Screw
MO112735698/0
In stock
Screw
£1.82 £1.52

  506 Key
Key
MO112139100/0
In stock
Key
£1.55 £1.29

  601 Top Collector
Top Collector
MO322486111/0
Available to backorder
Top Collector
£19.22 £16.02

  602 Grassc. Lower Stiff. 48 Roller
Grassc. Lower Stiff. 48 Roller
MO122608527/0
In stock
Grassc. Lower Stiff. 48 Roller
£11.40 £9.50

  603 Fabric Grasscatcher Wip Roller Black
Fabric Grasscatcher Wip Roller Black
MO181002227/0
In stock
Fabric Grasscatcher Wip Roller Black
£52.08 £43.40

  604 Screw
Screw
MO112728722/0
Available to backorder
Screw
£1.55 £1.29

  605 Washer M6 6.6 X 24 X 2
Washer M6 6.6 X 24 X 2
MO112523050/0
In stock
Washer M6 6.6 X 24 X 2
£1.55 £1.29


Description

Mountfield SP460 R Parts Diagram

Product Name - SP 460 R

Model Year - 2005

Model Type - ML 484 TR

Art.N - 290485123/MOR
