SD4700 - 2008 - 292470043/M08 - Mountfield Rotary Mower SV150 Engine Diagram

SD4700 - 2008 - 292470043/M08 - Mountfield Rotary Mower SV150 Engine Diagram
SD4700 - 2008 - 292470043/M08 - Mountfield Rotary Mower SV150 Engine Diagram

Description

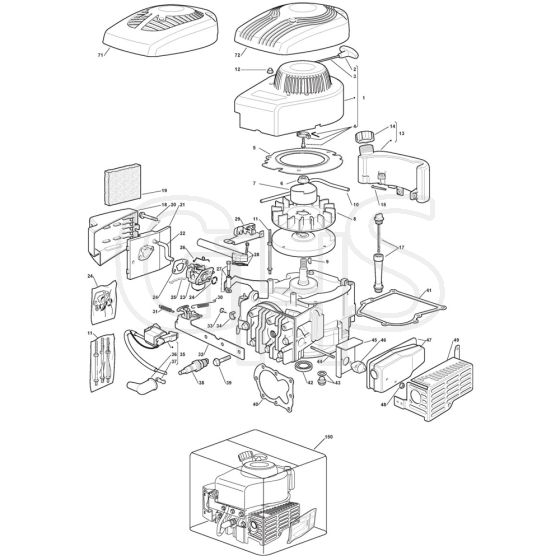

Mountfield SD4700 Parts Diagram

Product Name - SD 4700

Model Year - 2008

Model Type - DI 474

Art.N - 292470043/M08

Ref. Img. Part No. Details
  1 Starter Assy Cover From 01-9-2007 MO118550139/1
Starter Assy Cover From 01-9-2007
In stock
£29.80 £24.83

  2 Starter Handle MO118550768/0
Starter Handle
Out of stock
£11.51 £9.59

  3 Starter Cord MO118550053/0
Starter Cord
In stock
£2.15 £1.79

  4 Starter Pawl Set MO118550004/1
Starter Pawl Set
Out of stock
£5.15 £4.29

  5 Deflector MO118550138/0
Deflector
Out of stock
£4.07 £3.39

  7 Starter Cup MO118550140/0
Starter Cup
Out of stock
£4.34 £3.62

  8 Flywheel Fan MO118550154/0
Flywheel Fan
Out of stock
£5.47 £4.56

  11 Outfit. Screws MO118550142/0
Outfit. Screws
In stock
Was £6.56 £5.47 Special Price £4.56 £3.80

  12 Nut MO118550007/0
Nut
Out of stock
£1.90 £1.58

  13 Fuel Tank MO118550143/0
Fuel Tank
Out of stock
£32.51 £27.09

  14 Fuel Cap MO118550001/0
Fuel Cap
In stock
£4.92 £4.10

  15 Fuel Filter MO118550141/0
Fuel Filter
Out of stock
£1.91 £1.59

  17 Oil Dipstick & Oil Fill Tube Assy MO118550008/0
Oil Dipstick & Oil Fill Tube Assy
Out of stock
£5.46 £4.55

  18 Air Cleaner Cover MO118550133/0
Air Cleaner Cover
In stock
£5.04 £4.20

  19 Filter Element MO118550011/0
Filter Element
In stock
£2.98 £2.48

  28 Intake Manifold MO118550129/0
Intake Manifold
Out of stock
£9.76 £8.13

  29 Brake MO118550021/0
Brake
Out of stock
£32.51 £27.09

  32 Control Bracket MO118550014/1
Control Bracket
Out of stock
£36.56 £30.47

  33 Screw MO118550023/0
Screw
Out of stock
£1.90 £1.58


Description

Mountfield SD4700 Parts Diagram

Product Name - SD 4700

Model Year - 2008

Model Type - DI 474

Art.N - 292470043/M08
