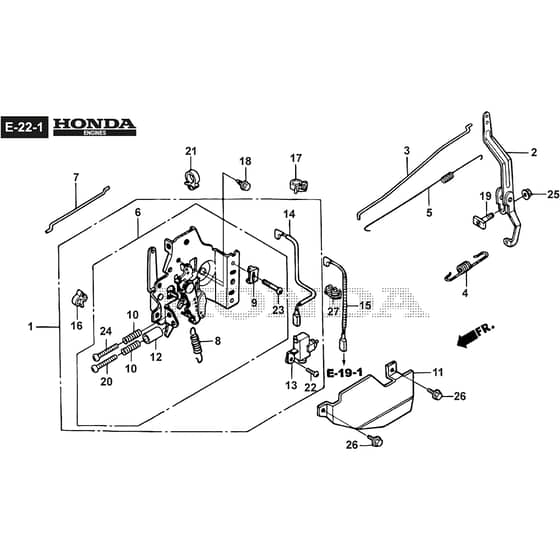

QUATTRO 22SH BBC 4in1 - 2018-2021 - 294568837/AT8 - Atco Rotary Mower Controls Diagram

QUATTRO 22SH BBC 4in1 - 2018-2021 - 294568837/AT8 - Atco Rotary Mower Controls Diagram
QUATTRO 22SH BBC 4in1 - 2018-2021 - 294568837/AT8 - Atco Rotary Mower Controls Diagram

Description

Atco QUATTRO 22SH BBC 4in1 Parts Diagram

Product Name - Quattro 22SH BBC

Model Year - 2018-2021

Model Type - MP2 554 SQ

Art.N - 294568837/AT8

Engine Model - GXV160 OHV

Ref. Img. Part No. Details
  1 Control Assy. (En) (Std.)
Control Assy. (En) (Std.)
HP16500-ZE7-W11
Available to backorder
Control Assy. (En) (Std.)
£103.32 £86.10

  2 Arm. Governor
Arm. Governor
HP16551-ZE7-000
Available to backorder
Arm. Governor
£20.77 £17.31

  3 Rod. Governor
Rod. Governor
HP16555-ZE7-000
Available to backorder
Rod. Governor
£5.87 £4.89

  4 Spring. Governor
Spring. Governor
HP16561-ZE7-020
Available to backorder
Spring. Governor
£4.61 £3.84

  5 Spring. Throttle Return
Spring. Throttle Return
HP16562-ZE6-000
In stock
Spring. Throttle Return
£5.28 £4.40

  6 Control Comp. (Std.)
Control Comp. (Std.)
HP16570-ZE7-W00
Available to backorder
Control Comp. (Std.)
£62.93 £52.44

  7 Rod. Choke
Rod. Choke
HP16573-ZE7-000
Available to backorder
Rod. Choke
£3.78 £3.15

  8 Spring. Lever
Spring. Lever
HP16576-ZE7-300
Available to backorder
Spring. Lever
£4.33 £3.61

  9 Holder. Cable
Holder. Cable
HP16576-891-000
Available to backorder
Holder. Cable
£3.85 £3.21

  10 Spring. Control Adjusting
Spring. Control Adjusting
HP16584-883-300
Available to backorder
Spring. Control Adjusting
£4.75 £3.96

  11 Protector. Control
Protector. Control
HP16585-ZE7-000
Available to backorder
Protector. Control
£21.90 £18.25

  12 Collar. Stopper
Collar. Stopper
HP16599-ZG1-M10
Available to backorder
Collar. Stopper
£2.59 £2.16

  13 Switch Assy. Engine Stop
Switch Assy. Engine Stop
HP36100-ZE7-013
Available to backorder
Switch Assy. Engine Stop
£29.86 £24.88

  14 Cord. Stop Switch
Cord. Stop Switch
HP36101-ZE7-020
Available to backorder
Cord. Stop Switch
£14.76 £12.30

  17 Clamp. Harness
Clamp. Harness
HP46392-Z1V-003
Available to backorder
Clamp. Harness
£2.76 £2.30

  18 Bolt. Flange. 6X12 (Ct200)
Bolt. Flange. 6X12 (Ct200)
HP90013-883-000
Available to backorder
Bolt. Flange. 6X12 (Ct200)
£5.42 £4.52

  19 Bolt. Governor Arm
Bolt. Governor Arm
HP90015-ZE5-010
Available to backorder
Bolt. Governor Arm
£3.31 £2.76

  20 Screw. Recessed. 5X28
Screw. Recessed. 5X28
HP90016-ZE7-W00
Available to backorder
Screw. Recessed. 5X28
£4.52 £3.77

  21 Clip. Harness
Clip. Harness
HP90659-Z1V-003
Available to backorder
Clip. Harness
£1.79 £1.49

  22 Screw. Pan. 4X8
Screw. Pan. 4X8
HP93500-040080A
Available to backorder
Screw. Pan. 4X8
£1.50 £1.25

  23 Screw. Pan. 5X16
Screw. Pan. 5X16
HP93500-050160A
Available to backorder
Screw. Pan. 5X16
£1.50 £1.25

  24 Screw. Pan. 5X20
Screw. Pan. 5X20
HP93500-050200A
Available to backorder
Screw. Pan. 5X20
£1.50 £1.25

  25 Nut. Flange. 6mm
Nut. Flange. 6mm
HP94050-06000
In stock
Nut. Flange. 6mm
£3.22 £2.68


Description

Atco QUATTRO 22SH BBC 4in1 Parts Diagram

Product Name - Quattro 22SH BBC

Model Year - 2018-2021

Model Type - MP2 554 SQ

Art.N - 294568837/AT8

Engine Model - GXV160 OHV
