Description

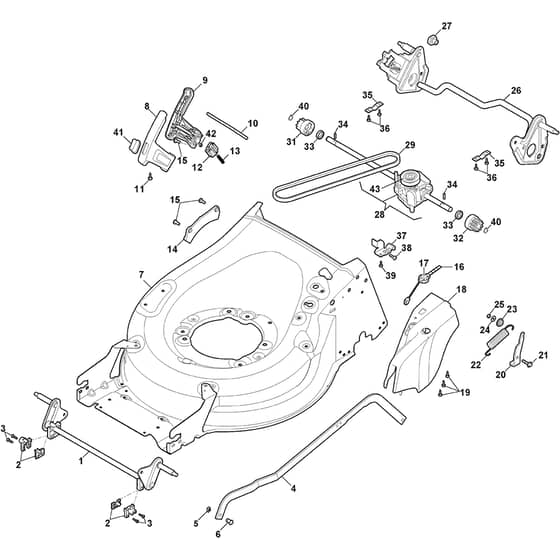

Atco QUATTRO 19SH VSC 4in1 Parts Diagram

Product Name - Quattro 19SH VSC 4in1

Model Year - 2021

Model Type - MP2 504 SVEQ

Art.N - 294513537/AT1

Engine Model - GCVxe170 OHV Autochoke

Ref. Img. Part No. Details
  1 Front Wheel Axle From S.N 20CA2WBH016180
Front Wheel Axle From S.N 20CA2WBH016180
MO381302901/1 Out of stock
Front Wheel Axle From S.N 20CA2WBH016180
£27.08 £22.57

  2 Support
Support
MO322785305/1 In stock
Support
£2.58 £2.15

  4 Adjustment Rod From S.N 20CA2WBH010963
Adjustment Rod From S.N 20CA2WBH010963
MO322869697/1 Out of stock
Adjustment Rod From S.N 20CA2WBH010963
£44.70 £37.25

  5 Plate
Plate
MO112436050/0 In stock
Plate
£1.75 £1.46

  6 Pin
Pin
MO122519823/0 In stock
Pin
£2.17 £1.81

  7 Grey Deck Side Discharge To 31-8-2018
Grey Deck Side Discharge To 31-8-2018
MO381004836/0 Out of stock
Grey Deck Side Discharge To 31-8-2018
£181.50 £151.25

  7 Grey Deck Side Discharge From 01-9-2018
Grey Deck Side Discharge From 01-9-2018
MO381004854/0 Out of stock
Grey Deck Side Discharge From 01-9-2018
£209.94 £174.95

  8 Upper Handle
Upper Handle
MO322394534/0 In stock
Upper Handle
£3.84 £3.20

  9 Lower Handgrip Black and Black
Lower Handgrip Black and Black
MO322394555/0 In stock
Lower Handgrip Black and Black
£5.28 £4.40

  10 Rod
Rod
MO322869723/0 In stock
Rod
£1.63 £1.36

  11 Screw
Screw
MO112728697/0 In stock
Screw
£1.63 £1.36

  12 Slide
Slide
MO322109580/0 In stock
Slide
£5.76 £4.80

  13 Spring
Spring
MO122450484/0 In stock
Spring
£1.63 £1.36

  14 Sector. Height Adjustment
Sector. Height Adjustment
MO322735592/0 Out of stock
Sector. Height Adjustment
£10.68 £8.90

  15 Screw
Screw
MO9943-0516-16 In stock
Screw
£1.33 £1.11

  16 Position Plate
Position Plate
MO322602031/0 Out of stock
Position Plate
£2.04 £1.70

  17 Lens
Lens
MO322602027/0 Out of stock
Lens
£1.75 £1.46

  18 Deck. Adjustment
Deck. Adjustment
MO322055334/0 Out of stock
Deck. Adjustment
£14.35 £11.96

  19 Screw
Screw
MO112728904/0 Out of stock
Screw
£1.63 £1.36

  20 Bracket
Bracket
MO322778475/0 Out of stock
Bracket
£2.70 £2.25

  21 Screw
Screw
MO112815270/0 Out of stock
Screw
£1.49 £1.24

  22 Spring
Spring
MO122450480/0 Out of stock
Spring
£2.30 £1.92

  23 Pin
Pin
MO122517873/0 Out of stock
Pin
£2.84 £2.37

  24 Washer
Washer
MO112523040/0 In stock
Washer
£1.63 £1.36

  25 Nut
Nut
MO112154510/0 In stock
Nut
£1.63 £1.36

  26 Rear Wheel Axle To S.N 20BA2WBH093245
Rear Wheel Axle To S.N 20BA2WBH093245
MO381302905/0 Out of stock
Rear Wheel Axle To S.N 20BA2WBH093245
£55.86 £46.55

  26 Rear Wheel Axle From S.N 20BA2WBH093246
Rear Wheel Axle From S.N 20BA2WBH093246
MO381302905/1 Out of stock
Rear Wheel Axle From S.N 20BA2WBH093246
£56.88 £47.40

  27 Brass
Brass
MO322038407/0 Out of stock
Brass
£1.49 £1.24

  28 Gear Box Pulley included
Gear Box Pulley included
MO181003119/0 Out of stock
Gear Box Pulley included
£190.68 £158.90

  29 Belt
Belt
MO135064393/0 In stock
Belt
£23.64 £19.70

  31 Right Pinion Plastic
Right Pinion Plastic
MO122570110/1 In stock
Right Pinion Plastic
£6.72 £5.60

  32 Left Pinion Plastic
Left Pinion Plastic
MO122570120/1 In stock
Left Pinion Plastic
£6.72 £5.60

  33 Bearing
Bearing
MO119216035/0 In stock
Bearing
£3.24 £2.70

  43
MO118811482/0 Out of stock
£66.35 £55.29


Description

Atco QUATTRO 19SH VSC 4in1 Parts Diagram

Product Name - Quattro 19SH VSC 4in1

Model Year - 2021

Model Type - MP2 504 SVEQ

Art.N - 294513537/AT1

Engine Model - GCVxe170 OHV Autochoke
