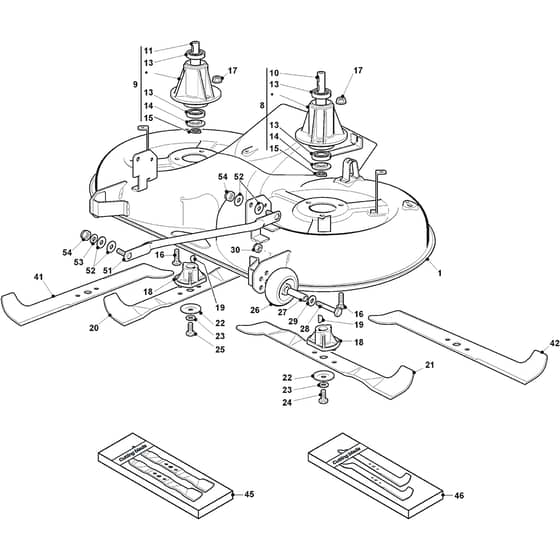

PTX 175 HD - 2020-2022 - 2T1740473/C20 - Castel Garden Ride On Mower Cutting Deck Diagram

Part No. ptx_175_hd_2t1740473_c20_cutting_deck-group
PTX 175 HD - 2020-2022 - 2T1740473/C20 - Castel Garden Ride On Mower Cutting Deck Diagram
PTX 175 HD - 2020-2022 - 2T1740473/C20 - Castel Garden Ride On Mower Cutting Deck Diagram

Description

Castel Garden PTX 175 HD Parts Diagram

Product Name - PTX 175 HD

Model Year - 2020-2022

Model Type - NJX 102 Hydro

Art.N - 2T1740473/C20

Engine Model - ST 550

Ref. Img. Part No. Details
  1 Cutting Plate Black
Cutting Plate Black
MO382564151/1
Available to backorder
Cutting Plate Black
£461.60 £384.67

  8 Main Blade Shaft Ass.Y From S.N 21EA1RON000947
Main Blade Shaft Ass.Y From S.N 21EA1RON000947
MO382207200/2LC
Available to backorder
Main Blade Shaft Ass.Y From S.N 21EA1RON000947
£101.34 £84.45

  9 Secondary Blade Shaft Ass.Y From S.N 21EA1RON000947
Secondary Blade Shaft Ass.Y From S.N 21EA1RON000947
MO382207201/3LC
In stock
Secondary Blade Shaft Ass.Y From S.N 21EA1RON000947
£91.50 £76.25

  10 Main Blade Shaft To S.N 21EA1RON000946
Main Blade Shaft To S.N 21EA1RON000946
MO125020800/1
Available to backorder
Main Blade Shaft To S.N 21EA1RON000946
£46.48 £38.73

  10 Main Blade Shaft From S.N 21EA1RON000947
Main Blade Shaft From S.N 21EA1RON000947
MO125020832/0
Available to backorder
Main Blade Shaft From S.N 21EA1RON000947
£39.76 £33.13

  11 Secondary Blade Shaft From S.N 21EA1RON000947
Secondary Blade Shaft From S.N 21EA1RON000947
MO125020833/0
Available to backorder
Secondary Blade Shaft From S.N 21EA1RON000947
£31.46 £26.22

  11 Secondary Blade Shaft To S.N 21EA1RON000946
Secondary Blade Shaft To S.N 21EA1RON000946
MO125020801/2
Available to backorder
Secondary Blade Shaft To S.N 21EA1RON000946
£43.07 £35.89

  13 Bearing
Bearing
MO119216047/0
In stock
Bearing
£15.78 £13.15

  14 Dust Cover Disc
Dust Cover Disc
MO325160501/1
Available to backorder
Dust Cover Disc
£1.55 £1.29

  15 Seeger
Seeger
MO112609260/0
In stock
Seeger
£1.84 £1.53

  16 Screw
Screw
MO9959-0825-16
Available to backorder
Screw
£1.55 £1.29

  17 Nut
Nut
MO112154210/0
Available to backorder
Nut
£1.70 £1.42

  18 Blade Holder without Pack
Blade Holder without Pack
MO125463200/0
In stock
Blade Holder without Pack
£9.07 £7.56

  19 Key
Key
MO112139100/0
In stock
Key
£1.55 £1.29

  20 Right Mulching Blade. Winged
Right Mulching Blade. Winged
MO182004348/0
In stock
Right Mulching Blade. Winged
£27.89 £23.24

  21 Left Mulching Blade. Winged
Left Mulching Blade. Winged
MO182004347/0
In stock
Left Mulching Blade. Winged
£27.89 £23.24

  22 Elastic Disc
Elastic Disc
MO122160400/0
In stock
Elastic Disc
£1.84 £1.53

  23 Washer
Washer
MO112523080/0
In stock
Washer
£1.55 £1.29

  24 Screw
Screw
MO112735694/0
In stock
Screw
£1.97 £1.64

  25 Screw
Screw
MO112735695/1
In stock
Screw
£3.79 £3.16

  26 Levelling Small Wheel
Levelling Small Wheel
MO182700001/0
In stock
Levelling Small Wheel
£5.47 £4.56

  27 Pin
Pin
MO125510072/1
In stock
Pin
£1.84 £1.53

  28 Screw
Screw
MO112692050/0
In stock
Screw
£1.84 £1.53

  30 Nut
Nut
MO112293201/0
In stock
Nut
£1.70 £1.42

  41 Right Blade. Winged
Right Blade. Winged
MO182004341/1
In stock
Right Blade. Winged
£26.66 £22.22

  42 Left Blade. Winged
Left Blade. Winged
MO182004340/1
In stock
Left Blade. Winged
£26.66 £22.22

  45 Mulching Blades Stiga Packed into 182004347.0 + 182004348.0
Mulching Blades Stiga Packed into 182004347.0 + 182004348.0
MO1134-9227-01
Available to backorder
Mulching Blades Stiga Packed into 182004347.0 + 182004348.0
£74.08 £61.73

  46 Winged Blades Stiga Packed into 182004341.1 + 182004340.1
Winged Blades Stiga Packed into 182004341.1 + 182004340.1
MO1134-9228-01
In stock
Winged Blades Stiga Packed into 182004341.1 + 182004340.1
£74.08 £61.73

  51 Equalizer Rod Deck
Equalizer Rod Deck
MO382000474/1
Available to backorder
Equalizer Rod Deck
£32.38 £26.98

  52 Washer
Washer
MO325670008/1
In stock
Washer
£1.55 £1.29

  53 Washer
Washer
MO112523060/0
In stock
Washer
£1.55 £1.29

  54 Low Self-Locking Nut M10 Uni7474 Acc.6S
Low Self-Locking Nut M10 Uni7474 Acc.6S
MO112156602/0
In stock
Low Self-Locking Nut M10 Uni7474 Acc.6S
£1.39 £1.16


Description

Castel Garden PTX 175 HD Parts Diagram

Product Name - PTX 175 HD

Model Year - 2020-2022

Model Type - NJX 102 Hydro

Art.N - 2T1740473/C20

Engine Model - ST 550
