Toro ProLine 113cm - 31040 (325000000 - 325999999) Transmission

Part No. proline_113cm_31040_325325999999_transmission-group
Toro ProLine 113cm - 31040 (325000000 - 325999999) Transmission
Toro ProLine 113cm - 31040 (325000000 - 325999999) Transmission

Description

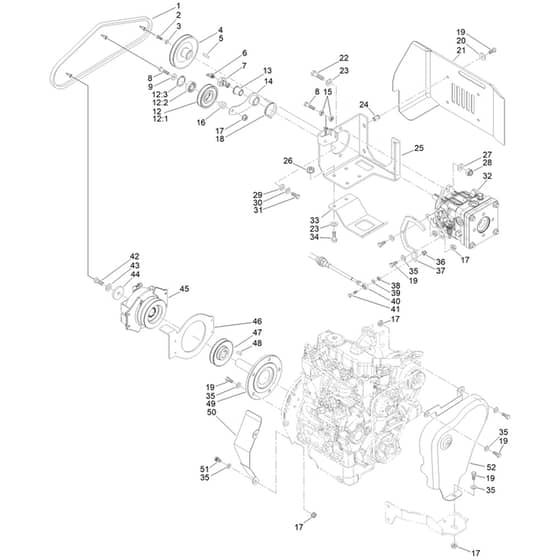

Toro ProLine 113cm - 31040 (325000000 - 325999999) Transmission Parts Diagram

Ref. Img. Part No. Details
  1 Belt. Transmission Pump
Belt. Transmission Pump
HA134-9185
Available to backorder
Belt. Transmission Pump
£46.60 £38.83

  2 Screw
Screw
HA134-1008
Available to backorder
Screw
£0.41 £0.34

  3 Washer
Washer
HA134-1235
Available to backorder
Washer
£0.48 £0.40

  5 Key [5 X 5 X 25 Uni 6604.69]
Key [5 X 5 X 25 Uni 6604.69]
HA134-9181
Available to backorder
Key [5 X 5 X 25 Uni 6604.69]
£1.80 £1.50

  6 Fitting-Grease
Fitting-Grease
HA134-1258
Available to backorder
Fitting-Grease
£4.80 £4.00

  7 Pivot. Belt Tensioner
Pivot. Belt Tensioner
HA134-9182
Available to backorder
Pivot. Belt Tensioner
£19.97 £16.64

  8 Screw
Screw
HA134-1014
Available to backorder
Screw
£0.64 £0.53

  9 Washer
Washer
HA134-0997
Available to backorder
Washer
£7.57 £6.31

  12 Pulley Assy. Belt Tensioner
Pulley Assy. Belt Tensioner
HA134-9178
Available to backorder
Pulley Assy. Belt Tensioner
£53.66 £44.72

  12 [12.3] Retainer [Dia 35 Uni 7437]
[12.3] Retainer [Dia 35 Uni 7437]
HA134-9175
Available to backorder
[12.3] Retainer [Dia 35 Uni 7437]
£1.00 £0.83

  12 [12.2] Bearing [15 X 35 X 11]
[12.2] Bearing [15 X 35 X 11]
HA134-9176
Available to backorder
[12.2] Bearing [15 X 35 X 11]
£10.46 £8.72

  13 Bushing
Bushing
HA134-1264
Available to backorder
Bushing
£21.43 £17.86

  15 Nut
Nut
HA134-1078
Available to backorder
Nut
£0.41 £0.34

  16 Bushing. Belt Tensioner
Bushing. Belt Tensioner
HA134-9179
Available to backorder
Bushing. Belt Tensioner
£3.80 £3.17

  17 Nut
Nut
HA134-1082
Available to backorder
Nut
£0.60 £0.50

  18 Spring-Torsion [Dia 4 X 40]
Spring-Torsion [Dia 4 X 40]
HA134-9183
Available to backorder
Spring-Torsion [Dia 4 X 40]
£8.98 £7.48

  19 Screw
Screw
HA134-1011
Available to backorder
Screw
£0.54 £0.45

  20 Washer
Washer
HA134-3126
Available to backorder
Washer
£0.48 £0.40

  22 Screw [M10X40. Uni 5739. Zn]
Screw [M10X40. Uni 5739. Zn]
HA134-1030
Available to backorder
Screw [M10X40. Uni 5739. Zn]
£1.82 £1.52

  23 Washer
Washer
HA134-1046
Available to backorder
Washer
£0.41 £0.34

  24 Insert-Hex [M8 3.0-6.0]
Insert-Hex [M8 3.0-6.0]
HA134-9193
Available to backorder
Insert-Hex [M8 3.0-6.0]
£1.49 £1.24

  26 Nut
Nut
HA134-3009
Available to backorder
Nut
£0.85 £0.71

  27 Washer [10.5 X 25 X 4]
Washer [10.5 X 25 X 4]
HA134-9408
Available to backorder
Washer [10.5 X 25 X 4]
£1.00 £0.83

  28 Nut
Nut
HA134-1079
Available to backorder
Nut
£0.71 £0.59

  29 Washer
Washer
HA134-1355
Available to backorder
Washer
£8.17 £6.81

  30 Washer
Washer
HA134-1054
Available to backorder
Washer
£0.54 £0.45

  31 Screw-Hh [M8 X 22 Uni 5739]
Screw-Hh [M8 X 22 Uni 5739]
HA134-9186
Available to backorder
Screw-Hh [M8 X 22 Uni 5739]
£0.48 £0.40

  32 Pump. Transmission
Pump. Transmission
HA134-9306
Available to backorder
Pump. Transmission
£2,364.42 £1,970.35

  34 Screw [M10X30. Uni 5739. Zn]
Screw [M10X30. Uni 5739. Zn]
HA134-1023
Available to backorder
Screw [M10X30. Uni 5739. Zn]
£1.16 £0.97

  35 Washer [M8. Cz. Uni 6592]
Washer [M8. Cz. Uni 6592]
HA134-1045
Available to backorder
Washer [M8. Cz. Uni 6592]
£0.41 £0.34

  36 Nut
Nut
HA134-1042
Available to backorder
Nut
£0.41 £0.34

  38 Nut
Nut
HA134-1039
Available to backorder
Nut
£0.41 £0.34

  39 Washer
Washer
HA134-1044
Available to backorder
Washer
£0.41 £0.34

  40 Cable. Transmission
Cable. Transmission
HA134-9282
Available to backorder
Cable. Transmission
£232.68 £193.90

  41 Screw-Hh [M6 X 30 Uni 5735]
Screw-Hh [M6 X 30 Uni 5735]
HA134-9370
Available to backorder
Screw-Hh [M6 X 30 Uni 5735]
£0.48 £0.40

  42 Screw
Screw
HA134-2956
Available to backorder
Screw
£1.28 £1.07

  43 Washer [M10. Serrated]
Washer [M10. Serrated]
HA134-1051
Available to backorder
Washer [M10. Serrated]
£0.54 £0.45

  44 Washer [45 X 11 X 6]
Washer [45 X 11 X 6]
HA134-9189
Available to backorder
Washer [45 X 11 X 6]
£11.48 £9.57

  45 Clutch. Gt1.5-Gr15D
Clutch. Gt1.5-Gr15D
HA134-9173
Available to backorder
Clutch. Gt1.5-Gr15D
£320.89 £267.41

  48 Key [6.35 X 6.35 X 16 6604B]
Key [6.35 X 6.35 X 16 6604B]
HA134-9192
Available to backorder
Key [6.35 X 6.35 X 16 6604B]
£2.15 £1.79

  51 Screw
Screw
HA134-1010
Available to backorder
Screw
£0.54 £0.45


Description

Toro ProLine 113cm - 31040 (325000000 - 325999999) Transmission Parts Diagram
