Toro ProLine 113cm - 31040 (323000000 - 323000100) Transmission

Toro ProLine 113cm - 31040 (323000000 - 323000100) Transmission
Toro ProLine 113cm - 31040 (323000000 - 323000100) Transmission

Description

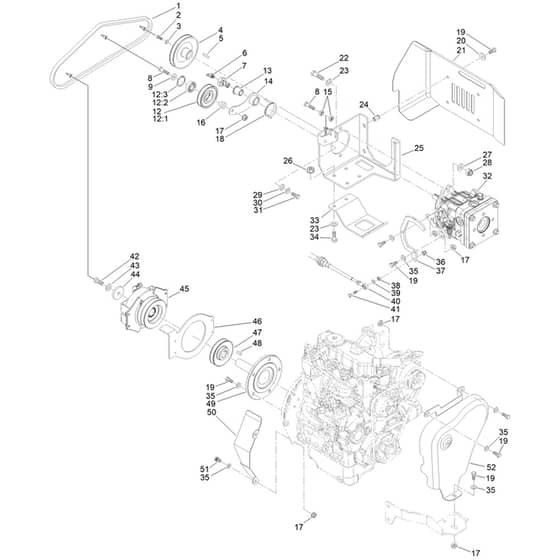

Toro ProLine 113cm - 31040 (323000000 - 323000100) Transmission Parts Diagram

Ref. Img. Part No. Details
  1 Belt. Transmission Pump
Belt. Transmission Pump
HA134-9185
Available to backorder
Belt. Transmission Pump
£43.88 £36.57

  2 Screw
Screw
HA134-1008
Available to backorder
Screw
£0.48 £0.40

  3 Washer
Washer
HA134-1235
Available to backorder
Washer
£0.53 £0.44

  5 Key [5 X 5 X 25 Uni 6604.69]
Key [5 X 5 X 25 Uni 6604.69]
HA134-9181
Available to backorder
Key [5 X 5 X 25 Uni 6604.69]
£1.70 £1.42

  6 Fitting-Grease
Fitting-Grease
HA134-1258
Available to backorder
Fitting-Grease
£4.52 £3.77

  7 Pivot. Belt Tensioner
Pivot. Belt Tensioner
HA134-9182
Available to backorder
Pivot. Belt Tensioner
£18.80 £15.67

  8 Screw
Screw
HA134-1014
Available to backorder
Screw
£0.72 £0.60

  9 Washer
Washer
HA134-0997
Available to backorder
Washer
£7.12 £5.93

  12 Pulley Assy. Belt Tensioner
Pulley Assy. Belt Tensioner
HA134-9178
Available to backorder
Pulley Assy. Belt Tensioner
£49.12 £40.93

  12 [12.3] Retainer [Dia 35 Uni 7437]
[12.3] Retainer [Dia 35 Uni 7437]
HA134-9175
Available to backorder
[12.3] Retainer [Dia 35 Uni 7437]
£1.10 £0.92

  12 [12.2] Bearing [15 X 35 X 11]
[12.2] Bearing [15 X 35 X 11]
HA134-9176
Available to backorder
[12.2] Bearing [15 X 35 X 11]
£9.86 £8.22

  13 Bushing
Bushing
HA134-1264
Available to backorder
Bushing
£20.18 £16.82

  15 Nut
Nut
HA134-1078
Available to backorder
Nut
£0.48 £0.40

  16 Bushing. Belt Tensioner
Bushing. Belt Tensioner
HA134-9179
Available to backorder
Bushing. Belt Tensioner
£3.58 £2.98

  17 Nut
Nut
HA134-1082
Available to backorder
Nut
£0.67 £0.56

  18 Spring-Torsion [Dia 4 X 40]
Spring-Torsion [Dia 4 X 40]
HA134-9183
Available to backorder
Spring-Torsion [Dia 4 X 40]
£8.46 £7.05

  19 Screw
Screw
HA134-1011
Available to backorder
Screw
£0.60 £0.50

  20 Washer
Washer
HA134-3126
Available to backorder
Washer
£0.48 £0.40

  22 Screw [M10X40. Uni 5739. Zn]
Screw [M10X40. Uni 5739. Zn]
HA134-1030
Available to backorder
Screw [M10X40. Uni 5739. Zn]
£1.72 £1.43

  23 Washer
Washer
HA134-1046
Available to backorder
Washer
£0.48 £0.40

  24 Insert-Hex [M8 3.0-6.0]
Insert-Hex [M8 3.0-6.0]
HA134-9193
Available to backorder
Insert-Hex [M8 3.0-6.0]
£1.68 £1.40

  26 Nut
Nut
HA134-3009
Available to backorder
Nut
£0.96 £0.80

  27 Washer [10.5 X 25 X 4]
Washer [10.5 X 25 X 4]
HA134-9408
Available to backorder
Washer [10.5 X 25 X 4]
£1.10 £0.92

  28 Nut
Nut
HA134-1079
Available to backorder
Nut
£0.79 £0.66

  29 Washer
Washer
HA134-1355
Available to backorder
Washer
£7.70 £6.42

  30 Washer
Washer
HA134-1054
Available to backorder
Washer
£0.60 £0.50

  31 Screw-Hh [M8 X 22 Uni 5739]
Screw-Hh [M8 X 22 Uni 5739]
HA134-9186
Available to backorder
Screw-Hh [M8 X 22 Uni 5739]
£0.55 £0.46

  32 Pump. Transmission
Pump. Transmission
HA134-9306
Available to backorder
Pump. Transmission
£2,559.60 £2,133.00

  34 Screw [M10X30. Uni 5739. Zn]
Screw [M10X30. Uni 5739. Zn]
HA134-1023
Available to backorder
Screw [M10X30. Uni 5739. Zn]
£1.32 £1.10

  35 Washer [M8. Cz. Uni 6592]
Washer [M8. Cz. Uni 6592]
HA134-1045
Available to backorder
Washer [M8. Cz. Uni 6592]
£0.48 £0.40

  36 Nut
Nut
HA134-1042
Available to backorder
Nut
£0.48 £0.40

  38 Nut
Nut
HA134-1039
Available to backorder
Nut
£0.48 £0.40

  39 Washer
Washer
HA134-1044
Available to backorder
Washer
£0.48 £0.40

  40 Cable. Transmission
Cable. Transmission
HA134-9282
Available to backorder
Cable. Transmission
£212.76 £177.30

  41 Screw-Hh [M6 X 30 Uni 5735]
Screw-Hh [M6 X 30 Uni 5735]
HA134-9370
Available to backorder
Screw-Hh [M6 X 30 Uni 5735]
£0.55 £0.46

  42 Screw
Screw
HA134-2956
Available to backorder
Screw
£1.44 £1.20

  43 Washer [M10. Serrated]
Washer [M10. Serrated]
HA134-1051
Available to backorder
Washer [M10. Serrated]
£0.60 £0.50

  44 Washer [45 X 11 X 6]
Washer [45 X 11 X 6]
HA134-9189
Available to backorder
Washer [45 X 11 X 6]
£10.80 £9.00

  45 Clutch. Gt1.5-Gr15D
Clutch. Gt1.5-Gr15D
HA134-9173
Available to backorder
Clutch. Gt1.5-Gr15D
£346.80 £289.00

  48 Key [6.35 X 6.35 X 16 6604B]
Key [6.35 X 6.35 X 16 6604B]
HA134-9192
Available to backorder
Key [6.35 X 6.35 X 16 6604B]
£2.02 £1.68

  51 Screw
Screw
HA134-1010
Available to backorder
Screw
£0.60 £0.50
