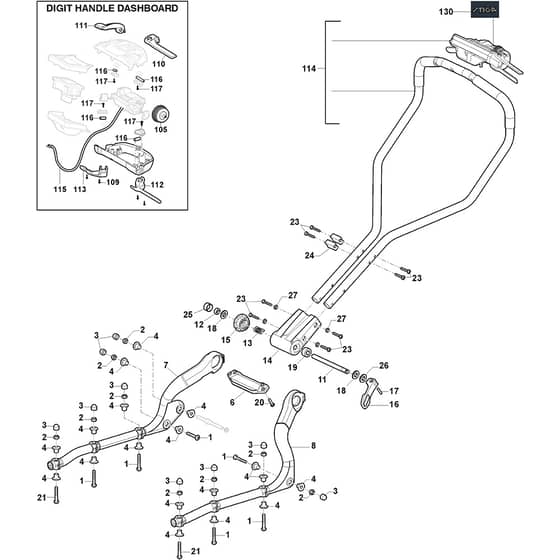

MODEL-1 - 2018-2019 - 291523008/ST1 - Stiga Rotary Mower Handle Diagram

MODEL-1 - 2018-2019 - 291523008/ST1 - Stiga Rotary Mower Handle Diagram
MODEL-1 - 2018-2019 - 291523008/ST1 - Stiga Rotary Mower Handle Diagram

Description

Stiga MODEL-1 Parts Diagram

Product Name - MODEL-1

Model Year - 2018-2019

Model Type - MCS 500 AK LI 80

Art.N - 291523008/ST1

Engine Model -

Ref. Img. Part No. Details
  2 Nut
Nut
MO112155000/0
In stock
Nut
£1.55 £1.29

  3 Cap
Cap
MO118203854/0
Available to backorder
Cap
£1.55 £1.29

  7 Right Handle. Lower Part
Right Handle. Lower Part
MO381007627/0
Available to backorder
Right Handle. Lower Part
£943.19 £785.99

  8 Left Handle. Lower Part
Left Handle. Lower Part
MO381007629/0
Available to backorder
Left Handle. Lower Part
£865.75 £721.46

  11 Pin
Pin
MO122524364/0
Available to backorder
Pin
£9.92 £8.27

  12 Nut
Nut
MO112156603/0
Available to backorder
Nut
£1.55 £1.29

  13 Spring
Spring
MO122430215/0
Available to backorder
Spring
£3.24 £2.70

  16 Locking Handle Lever
Locking Handle Lever
MO322319535/0
Available to backorder
Locking Handle Lever
£161.89 £134.91

  18 Spring Washer
Spring Washer
MO112530150/0
Available to backorder
Spring Washer
£1.36 £1.13

  20 Screw
Screw
MO112735664/0
Available to backorder
Screw
£1.40 £1.17

  21 Screw
Screw
MO112691200/0
Available to backorder
Screw
£1.69 £1.41

  23 Screw
Screw
MO112735712/0
Available to backorder
Screw
£1.69 £1.41

  25 Cap
Cap
MO118203857/0
Available to backorder
Cap
£1.27 £1.06

  27 Washer
Washer
MO112540040/0
Available to backorder
Washer
£1.40 £1.17

  105 Speed Knob Regulation
Speed Knob Regulation
MO322399868/0
Available to backorder
Speed Knob Regulation
£2.26 £1.88

  109 Screw
Screw
MO112728715/0
Available to backorder
Screw
£1.33 £1.11

  111 Opc Right Lever. Yellow To 30-9-2018
Opc Right Lever. Yellow To 30-9-2018
MO322322907/1
Available to backorder
Opc Right Lever. Yellow To 30-9-2018
£6.47 £5.39

  111 Opc Left Lever. Yellow From 01-10-2018
Opc Left Lever. Yellow From 01-10-2018
MO322322906/1
Available to backorder
Opc Left Lever. Yellow From 01-10-2018
£6.47 £5.39

  112 Left Lever. Driving To 30-9-2018
Left Lever. Driving To 30-9-2018
MO322321719/0
Available to backorder
Left Lever. Driving To 30-9-2018
£5.83 £4.86

  112 Right Lever. Driving From 01-10-2018
Right Lever. Driving From 01-10-2018
MO322321720/1
Available to backorder
Right Lever. Driving From 01-10-2018
£6.41 £5.34

  113 Right Lever. Driving To 30-9-2018
Right Lever. Driving To 30-9-2018
MO322321720/0
Available to backorder
Right Lever. Driving To 30-9-2018
£6.24 £5.20

  113 Left Lever. Driving From 01-10-2018
Left Lever. Driving From 01-10-2018
MO322321719/1
Available to backorder
Left Lever. Driving From 01-10-2018
£6.41 £5.34

  114 Assy Handle. Upper Part From 01-10-2018
Assy Handle. Upper Part From 01-10-2018
MO381007641/1
Available to backorder
Assy Handle. Upper Part From 01-10-2018
£1,075.09 £895.91

  115 Connecting Cable
Connecting Cable
MO118810815/0
Available to backorder
Connecting Cable
£68.99 £57.49

  116 Pin
Pin
MO112622640/1
Available to backorder
Pin
£1.55 £1.29

  130 Frontal Label Stiga Model 1
Frontal Label Stiga Model 1
MO114370454/0
Available to backorder
Frontal Label Stiga Model 1
£19.01 £15.84


Description

Stiga MODEL-1 Parts Diagram

Product Name - MODEL-1

Model Year - 2018-2019

Model Type - MCS 500 AK LI 80

Art.N - 291523008/ST1

Engine Model -
