MMP 48 Li - 2018-2019 - 274080003/M15 - Mountfield Brushcutter Pole Pruner Diagram

MMP 48 Li - 2018-2019 - 274080003/M15 - Mountfield Brushcutter Pole Pruner Diagram
MMP 48 Li - 2018-2019 - 274080003/M15 - Mountfield Brushcutter Pole Pruner Diagram

Description

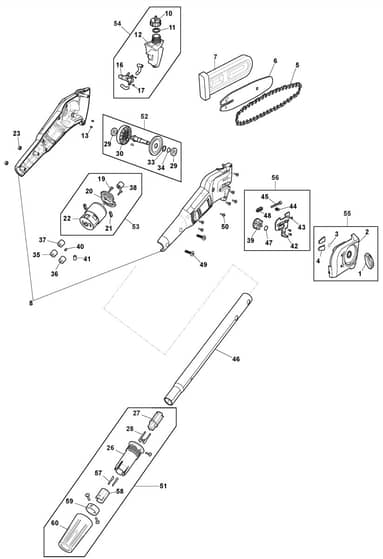

Mountfield MMP 48 Li Parts Diagram

Model Year - 2018-2019

Model Type - MP 48 LI

Art.N - 274080003/M15

Ref. Img. Part No. Details
  1 Knob. Grey
Knob. Grey
MO118803816/0
Available to backorder
Knob. Grey
£3.94 £3.28

  2 Side Cover
Side Cover
MO118803451/0
Available to backorder
Side Cover
£3.56 £2.97

  3 Washer
Washer
MO118804147/0
Available to backorder
Washer
£1.20 £1.00

  4 Steel Block
Steel Block
MO118804155/0
Available to backorder
Steel Block
£1.40 £1.17

  5 Chain 8
Chain 8
7048
In stock
Chain 8"-3.8"-0.050"-33E Stiga Pack
£7.15 £5.96

  7 Chain Cover
Chain Cover
MO323085000/0
Available to backorder
Chain Cover
£25.62 £21.35

  10 Oil Tank Cap
Oil Tank Cap
MO118803802/0
Available to backorder
Oil Tank Cap
£1.40 £1.17

  11 Washer
Washer
MO118803327/0
Available to backorder
Washer
£1.61 £1.34

  12 Oil Tank
Oil Tank
MO118803316/0
Available to backorder
Oil Tank
£2.54 £2.12

  13 Needle Bearing
Needle Bearing
MO118804154/0
Available to backorder
Needle Bearing
£1.21 £1.01

  17 Screw
Screw
MO112727810/0
Available to backorder
Screw
£1.55 £1.29

  19 Screw
Screw
MO112735651/0
Available to backorder
Screw
£1.55 £1.29

  21 Shock Absorber
Shock Absorber
MO118804152/0
Available to backorder
Shock Absorber
£1.33 £1.11

  23 Nut
Nut
MO112154510/0
In stock
Nut
£1.55 £1.29

  26 Clamp
Clamp
MO118803431/0
Available to backorder
Clamp
£6.62 £5.52

  27 Connector
Connector
MO118803309/0
Available to backorder
Connector
£1.40 £1.17

  29 Bearing
Bearing
MO118803246/0
Available to backorder
Bearing
£2.26 £1.88

  30 Cam
Cam
MO118804151/0
Available to backorder
Cam
£4.50 £3.75

  33 Waveform Mat
Waveform Mat
MO118804146/0
Available to backorder
Waveform Mat
£1.55 £1.29

  34 Seeger
Seeger
MO112608600/0
In stock
Seeger
£1.55 £1.29

  35 Circular
Circular
MO118804158/0
Available to backorder
Circular
£3.67 £3.06

  39 Sprocket
Sprocket
MO118810453/0
Available to backorder
Sprocket
£3.31 £2.76

  40 Ring
Ring
MO2135030
Available to backorder
Ring
£1.40 £1.17

  42 Bar Plate
Bar Plate
MO118803272/0
Available to backorder
Bar Plate
£2.68 £2.23

  43 Screw
Screw
MO112728449/0
Available to backorder
Screw
£1.33 £1.11

  44 Tension Screw
Tension Screw
MO118804161/0
Available to backorder
Tension Screw
£1.69 £1.41

  47 Circlip
Circlip
MO112608500/0
Available to backorder
Circlip
£1.69 £1.41

  48 Washer
Washer
MO118804153/0
Available to backorder
Washer
£1.21 £1.01

  49 Screw
Screw
MO112727793/0
Available to backorder
Screw
£1.55 £1.29

  50 Screw
Screw
MO123878021/0
Available to backorder
Screw
£1.33 £1.11

  53 Motor Assy
Motor Assy
MO118810850/0
Available to backorder
Motor Assy
£70.02 £58.35

  54 Oil Tank Assy
Oil Tank Assy
MO118805004/0
Available to backorder
Oil Tank Assy
£13.62 £11.35

  55 Side Cover Assy. Grey
Side Cover Assy. Grey
MO118810696/0
Available to backorder
Side Cover Assy. Grey
£7.31 £6.09

  56 Chain Tension Kit
Chain Tension Kit
MO118805006/0
Available to backorder
Chain Tension Kit
£13.50 £11.25

  58 Connector
Connector
MO118805009/0
Available to backorder
Connector
£17.04 £14.20

  59 Position Circle
Position Circle
MO118804150/0
Available to backorder
Position Circle
£1.21 £1.01

  60 Locking Cap [Grey]
Locking Cap [Grey]
MO118803437/0
Available to backorder
Locking Cap [Grey]
£5.76 £4.80


Description

Mountfield MMP 48 Li Parts Diagram

Model Year - 2018-2019

Model Type - MP 48 LI

Art.N - 274080003/M15
