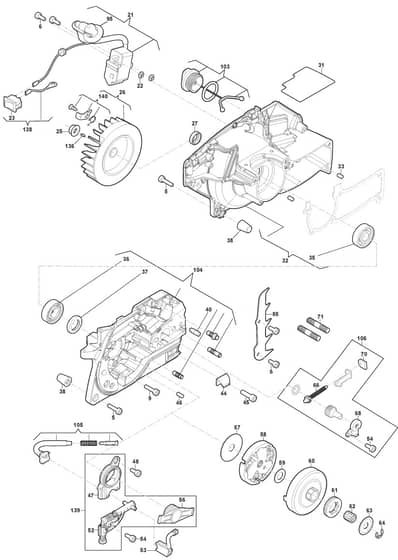

MC 5218 - 2017-2019 - 240521803/M17 - Mountfield Chainsaw Crankcase Diagram

MC 5218 - 2017-2019 - 240521803/M17 - Mountfield Chainsaw Crankcase Diagram
MC 5218 - 2017-2019 - 240521803/M17 - Mountfield Chainsaw Crankcase Diagram

Description

Mountfield MC 5218 Parts Diagram

Model Year - 2017-2019

Model Type - SP 526

Art.N - 240521803/M17

Ref. Img. Part No. Details
  6 Screw MO2135040
Screw
Out of stock
£1.33 £1.11

  9 Screw MO2132550
Screw
Out of stock
£1.36 £1.13

  21 Ignition Assy MO118804388/0
Ignition Assy
Out of stock
£37.94 £31.62

  22 Washer MO118804369/0
Washer
Out of stock
£1.09 £0.91

  23 Switch MO118803111/0
Switch
In stock
£2.58 £2.15

  25 Nut MO112154220/0
Nut
Out of stock
£1.49 £1.24

  27 Oil Seal MO118804350/0
Oil Seal
Out of stock
£5.76 £4.80

  31 Heat Insulator Gasket MO118804341/0
Heat Insulator Gasket
Out of stock
£1.63 £1.36

  32 Left Crankcase To S.N 20DC1CHA008867 - Only for SP 526 MO118804930/0
Left Crankcase To S.N 20DC1CHA008867 - Only for SP 526
Out of stock
£63.65 £53.04

  35 Ball Bearing MO3112040
Ball Bearing
Out of stock
£14.09 £11.74

  36 Bearing MO118804324/0
Bearing
Out of stock
£10.16 £8.47

  37 Oil Seal MO118804319/0
Oil Seal
Out of stock
£4.20 £3.50

  38 Shock Absorber MO118804309/0
Shock Absorber
Out of stock
£2.44 £2.03

  40 Nozzle MO118804587/0
Nozzle
Out of stock
£2.58 £2.15

  44 Chain Guard MO118804302/0
Chain Guard
Out of stock
£2.04 £1.70

  45 Screw MO2132180
Screw
Out of stock
£1.28 £1.07

  46 Pin MO118801158/0
Pin
Out of stock
£1.28 £1.07

  48 Screw MO2135020
Screw
Out of stock
£1.36 £1.13

  53 Oil Tube Outlet MO118804299/0
Oil Tube Outlet
Out of stock
£4.33 £3.61

  54 Screw MO2135180
Screw
Out of stock
£1.36 £1.13

  55 Spike MO118804298/0
Spike
Out of stock
£3.65 £3.04

  57 Washer MO118804296/0
Washer
Out of stock
£2.17 £1.81

  58 Clutch MO118804295/0
Clutch
Out of stock
£14.15 £11.79

  59 Washer MO118804293/0
Washer
Out of stock
£1.75 £1.46

  60 Clutch Drum MO118804292/0
Clutch Drum
Out of stock
£22.21 £18.51

  61 Gear MO118804291/0
Gear
Out of stock
£7.58 £6.32

  62 Needle Bearing MO118804511/0
Needle Bearing
Out of stock
£6.91 £5.76

  63 Washer MO118804290/0
Washer
Out of stock
£1.75 £1.46

  64 Benzing Ring MO112000955/0
Benzing Ring
Out of stock
£1.28 £1.07

  66 Tensioner Screw MO118804289/0
Tensioner Screw
Out of stock
£4.33 £3.61

  68 Gear Cover MO118804287/0
Gear Cover
Out of stock
£2.04 £1.70

  70 Plate MO118804285/0
Plate
Out of stock
£1.09 £0.91

  71 Bolt MO118804284/1
Bolt
Out of stock
£2.98 £2.48

  95 Spark Plug Cover Assy MO118804522/0
Spark Plug Cover Assy
Out of stock
£10.30 £8.58

  103 Oil Tank Cap Assy MO118804252/0
Oil Tank Cap Assy
Out of stock
£5.15 £4.29

  104 Right Crankcase Assy MO118804929/0
Right Crankcase Assy
Out of stock
£69.07 £57.56

  105 Pickup Oil Assy MO118804250/0
Pickup Oil Assy
Out of stock
£7.98 £6.65

  106 Chain Tensioner MO118804928/1
Chain Tensioner
Out of stock
£20.58 £17.15

  136 Key MO118800959/0
Key
Out of stock
£1.49 £1.24

  138 Switch & Ground Wire Assy MO118804989/0
Switch & Ground Wire Assy
Out of stock
£5.54 £4.62

  139 Oil Pump Assy The bush inside the kit is not needed for SP466-526 MO118805079/0
Oil Pump Assy The bush inside the kit is not needed for SP466-526
Out of stock
£21.53 £17.94

  140 Starter Pawl Assy MO118804356/1
Starter Pawl Assy
Out of stock
£30.10 £25.08


Description

Mountfield MC 5218 Parts Diagram

Model Year - 2017-2019

Model Type - SP 526

Art.N - 240521803/M17
