MB432 SBVE - 2005 - 12-1798-89 - Mountfield Rotary Mower Wheels Diagram

MB432 SBVE - 2005 - 12-1798-89 - Mountfield Rotary Mower Wheels Diagram
MB432 SBVE - 2005 - 12-1798-89 - Mountfield Rotary Mower Wheels Diagram

Description

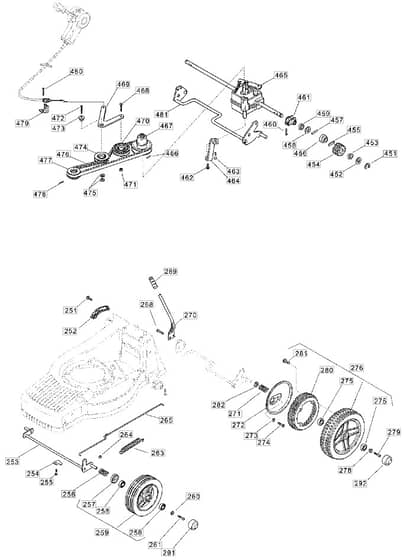

Mountfield MB432 SBVE Parts Diagram

Product Name - MB 432 SBVE

Model Year - 2005

Model Type - TU 454 TR/E 4S

Art.N - 12-1798-89

Ref. Img. Part No. Details
  252 Height Adjusting Plate
Height Adjusting Plate
MO322735563/0
In stock
Height Adjusting Plate
£14.99 £12.49

  253 Front Axle
Front Axle
MO381002817/0
Available to backorder
Front Axle
£35.57 £29.64

  256 Spring
Spring
MO122430210/0
Available to backorder
Spring
£1.69 £1.41

  257 Seal Grease
Seal Grease
MO322160522/0
Available to backorder
Seal Grease
£3.52 £2.93

  258 Ball Bearing
Ball Bearing
MO9549-0015-00
Available to backorder
Ball Bearing
£38.00 £31.67

  259 Aluminium Wheel Inkl. pos 257-258
Aluminium Wheel Inkl. pos 257-258
MO381007363/0
Available to backorder
Aluminium Wheel Inkl. pos 257-258
£81.66 £68.05

  260 Flat Washer
Flat Washer
MO112521460/0
Available to backorder
Flat Washer
£1.40 £1.17

  261 Screw
Screw
MO112735662/1
In stock
Screw
£2.40 £2.00

  263 Spring
Spring
MO122446181/0
Available to backorder
Spring
£8.02 £6.68

  264 Starlock
Starlock
MO112604898/0
Available to backorder
Starlock
£1.55 £1.29

  269 Lever Knob
Lever Knob
MO322399808/0
Available to backorder
Lever Knob
£2.40 £2.00

  271 Spring
Spring
MO122430215/0
Available to backorder
Spring
£3.24 £2.70

  272 Cover Plate
Cover Plate
MO322600127/0
Available to backorder
Cover Plate
£10.99 £9.16

  274 Screw
Screw
MO112735661/0
Available to backorder
Screw
£1.55 £1.29

  275 Ball Bearing
Ball Bearing
MO119216038/0
Available to backorder
Ball Bearing
£5.92 £4.93

  276 Aluminium Wheel Inkl. pos 275.280-281
Aluminium Wheel Inkl. pos 275.280-281
MO381007367/0
Available to backorder
Aluminium Wheel Inkl. pos 275.280-281
£96.17 £80.14

  278 Spacer
Spacer
MO122671655/0
Available to backorder
Spacer
£6.76 £5.63

  279 Screw
Screw
MO112735592/0
Available to backorder
Screw
£1.97 £1.64

  280 Gear Ring
Gear Ring
MO322120108/0
Available to backorder
Gear Ring
£11.69 £9.74

  281 Screw
Screw
MO112728210/0
Available to backorder
Screw
£1.40 £1.17

  282 Spacer
Spacer
MO122170810/0
Available to backorder
Spacer
£3.67 £3.06

  291 Hub Cap
Hub Cap
MO322110379/0
In stock
Hub Cap
Was £9.23 £7.69 Special Price £4.27 £3.56

  292 Hub Cap
Hub Cap
MO322110380/0
Available to backorder
Hub Cap
£2.81 £2.34

  451 Circlip
Circlip
MO112000957/0
Available to backorder
Circlip
£1.55 £1.29

  453 Washer
Washer
MO322160520/0
Available to backorder
Washer
£1.55 £1.29

  454 Gear Wheel
Gear Wheel
MO122570126/0
Available to backorder
Gear Wheel
£15.07 £12.56

  455 Key
Key
MO122076645/0
Available to backorder
Key
£1.69 £1.41

  456 Washer
Washer
MO322170630/1
Available to backorder
Washer
£4.93 £4.11

  457 Pin
Pin
MO112645705/0
In stock
Pin
£1.55 £1.29

  458 Washer
Washer
MO112520032/0
Available to backorder
Washer
£1.55 £1.29

  459 Seal Ring
Seal Ring
MO119035152/0
Available to backorder
Seal Ring
£4.78 £3.98

  461 Bushing
Bushing
MO322785153/0
In stock
Bushing
£15.62 £13.02

  463 Screw
Screw
MO112728300/0
Available to backorder
Screw
£1.55 £1.29

  464 Bracket
Bracket
MO322778407/0
Available to backorder
Bracket
£11.12 £9.27

  466 Locating Pin
Locating Pin
MO112645700/0
Available to backorder
Locating Pin
£1.55 £1.29

  467 Variator Assy
Variator Assy
MO122601916/0
Available to backorder
Variator Assy
£61.33 £51.11

  468 Screw
Screw
MO112792099/0
Available to backorder
Screw
£1.55 £1.29

  470 Belt Pulley
Belt Pulley
MO122601914/0
In stock
Belt Pulley
£21.54 £17.95

  471 Lock Nut
Lock Nut
MO112154510/0
In stock
Lock Nut
£1.55 £1.29

  472 Screw
Screw
MO112735669/0
Available to backorder
Screw
£1.55 £1.29

  473 Spacer
Spacer
MO122671656/0
Available to backorder
Spacer
£7.31 £6.09

  474 Tension Roller
Tension Roller
MO122601915/0
In stock
Tension Roller
£21.40 £17.83

  475 Washer
Washer
MO112523040/0
In stock
Washer
£1.49 £1.24

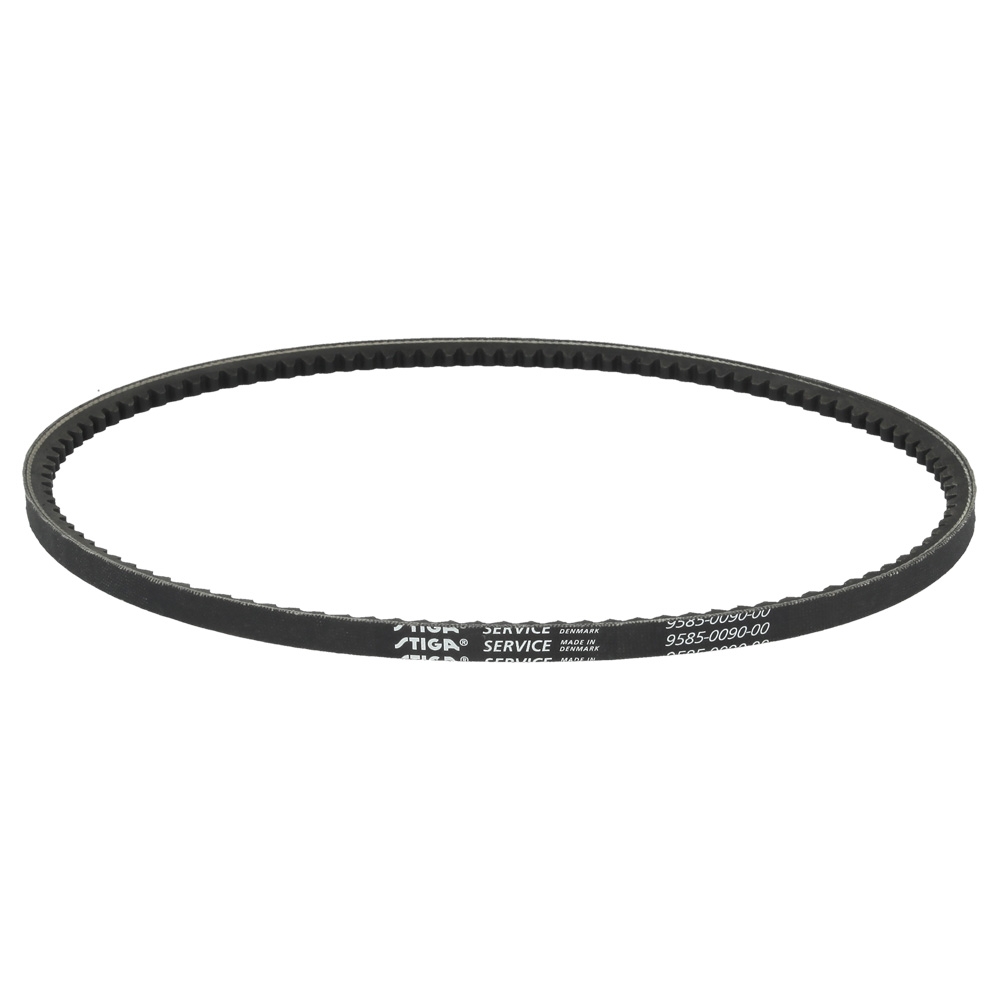

  476 V-Belt
V-Belt
MO135064373/0
Available to backorder
V-Belt
£10.50 £8.75

  477 Belt Pulley
Belt Pulley
MO122601917/0
Available to backorder
Belt Pulley
£24.36 £20.30

  478 Screw
Screw
MO112714312/0
Available to backorder
Screw
£1.55 £1.29

  479 Attachment
Attachment
MO322806619/0
Available to backorder
Attachment
£4.66 £3.88

  480 Screw
Screw
MO112735664/0
Available to backorder
Screw
£1.40 £1.17

  481 Rear Axle
Rear Axle
MO381002819/0
Available to backorder
Rear Axle
£40.82 £34.02


Description

Mountfield MB432 SBVE Parts Diagram

Product Name - MB 432 SBVE

Model Year - 2005

Model Type - TU 454 TR/E 4S

Art.N - 12-1798-89
