Masport 800ST - 478968 - Jan 2014 - Main Assembly

Masport 800ST - 478968 - Jan 2014 - Main Assembly
Masport 800ST - 478968 - Jan 2014 - Main Assembly

Description

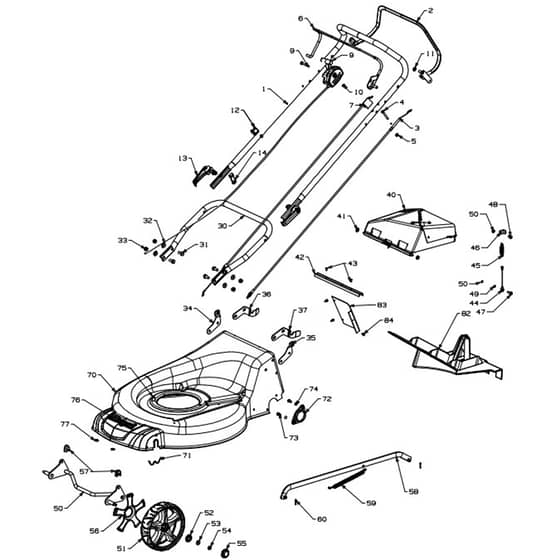

Masport 800ST Petrol Power Drive - Main Assembly Parts Diagram

Part Number: 478968

Model: 800ST SP

Engine Model: B & S Series 675

Model Range: Jan 2014

Serial Number: -

Ref. Img. Part No. Details
  1 Handle Assy- Upper Upt
Handle Assy- Upper Upt
MP781265
Available to backorder
Handle Assy- Upper Upt
£28.22 £23.52

  2 Bail Arm Assy SP
Bail Arm Assy SP
MP982161
Available to backorder
Bail Arm Assy SP
£27.36 £22.80

  3 Cable- Clutch Thumb Wheel
Cable- Clutch Thumb Wheel
MP765435
In stock
Cable- Clutch Thumb Wheel
£28.18 £23.48

  4 Screw Pan M6x45 Poz ZP
Screw Pan M6x45 Poz ZP
MP503604
Available to backorder
Screw Pan M6x45 Poz ZP
£0.86 £0.72

  5 Nut M6 Nylocx 6 Thck
Nut M6 Nylocx 6 Thck
MP501764
Available to backorder
Nut M6 Nylocx 6 Thck
£0.35 £0.29

  6 Bail Arm Assy OPC Flatnd
Bail Arm Assy OPC Flatnd
MP981740
Available to backorder
Bail Arm Assy OPC Flatnd
£21.30 £17.75

  7 Cable- Engine OPC Push On
Cable- Engine OPC Push On
MP583395
In stock
Cable- Engine OPC Push On
£18.82 £15.68

  8 Control- Throttle Capro
Control- Throttle Capro
MP582506
Available to backorder
Control- Throttle Capro "T"
£27.24 £22.70

  9 Screw Pan M6x55 Poz ZP
Screw Pan M6x55 Poz ZP
MP503508
Available to backorder
Screw Pan M6x55 Poz ZP
£1.14 £0.95

  11 Clip- Starlock 5.16
Clip- Starlock 5.16
MP501365
Available to backorder
Clip- Starlock 5.16"
£0.46 £0.38

  12 Comfort Start Kit
Comfort Start Kit
MP703856
Available to backorder
Comfort Start Kit
£19.80 £16.50

  13 Cam Lock Assy
Cam Lock Assy
MP779755
In stock
Cam Lock Assy
£10.06 £8.38

  14 Retainer- Clutch Cable
Retainer- Clutch Cable
MP581527
Available to backorder
Retainer- Clutch Cable
£0.72 £0.60

  30 Handle- Lower
Handle- Lower
MP973125
Available to backorder
Handle- Lower "U" 19"
£28.74 £23.95

  31 Screw Set M8x20 Hex
Screw Set M8x20 Hex
MP501597
Available to backorder
Screw Set M8x20 Hex
£0.44 £0.37

  32 Washer Flat 8x19x1.6
Washer Flat 8x19x1.6
MP501606
Available to backorder
Washer Flat 8x19x1.6
£0.36 £0.30

  33 Nut M8 Nylocx 8 Thck
Nut M8 Nylocx 8 Thck
MP501793
Available to backorder
Nut M8 Nylocx 8 Thck
£1.86 £1.55

  34 Bracket- Flap RH 19
Bracket- Flap RH 19
MP579210
Available to backorder
Bracket- Flap RH 19"
£4.92 £4.10

  35 Bracket- Flap LH 19
Bracket- Flap LH 19
MP579209
Available to backorder
Bracket- Flap LH 19"
£4.92 £4.10

  36 Bracket- RH Mount Catcher
Bracket- RH Mount Catcher
MP567402
Available to backorder
Bracket- RH Mount Catcher
£12.46 £10.38

  37 Bracket- LH Mount Catcher
Bracket- LH Mount Catcher
MP567401
Available to backorder
Bracket- LH Mount Catcher
£12.46 £10.38

  40 Flap- Assy Smart Chute
Flap- Assy Smart Chute
MP767647
Available to backorder
Flap- Assy Smart Chute
£50.90 £42.42

  44 Cable Smart Chute
Cable Smart Chute
MP569731
Available to backorder
Cable Smart Chute
£0.34 £0.28

  45 Spring Pedal
Spring Pedal
MP580268
Available to backorder
Spring Pedal
£1.30 £1.08

  46 Bracket Smart Chute
Bracket Smart Chute
MP569732
Available to backorder
Bracket Smart Chute
£4.12 £3.43

  46 Nut M6
Nut M6
MP501682
Available to backorder
Nut M6
£2.60 £2.17

  47 Screw Set M6x20
Screw Set M6x20
MP501600
Available to backorder
Screw Set M6x20
£0.36 £0.30

  48 Screw Set M6x12
Screw Set M6x12
MP501959
Available to backorder
Screw Set M6x12
£0.38 £0.32

  50 Axle Assy Front 200mm Thrd
Axle Assy Front 200mm Thrd
MP983281
Available to backorder
Axle Assy Front 200mm Thrd
£33.66 £28.05

  51 Wheel Assy- 200mm BB Mag Slv
Wheel Assy- 200mm BB Mag Slv
MP573706
Available to backorder
Wheel Assy- 200mm BB Mag Slv
£33.42 £27.85

  52 Bearing- Wheel Ball Type
Bearing- Wheel Ball Type
MP551212
Available to backorder
Bearing- Wheel Ball Type
£5.56 £4.63

  54 Nut M8 Hex Nyloc 6 Thck
Nut M8 Hex Nyloc 6 Thck
MP503831
Available to backorder
Nut M8 Hex Nyloc 6 Thck
£0.72 £0.60

  55 Hub Cap Button Mag Silver
Hub Cap Button Mag Silver
MP579204
Available to backorder
Hub Cap Button Mag Silver
£0.52 £0.43

  56 Cover- Inner Wheel
Cover- Inner Wheel
MP579205
Available to backorder
Cover- Inner Wheel
£2.76 £2.30

  57 Bush- Pivot Axle
Bush- Pivot Axle
MP580030
In stock
Bush- Pivot Axle
£0.70 £0.58

  58 Rod Assy Connecting 540
Rod Assy Connecting 540
MP573814
Available to backorder
Rod Assy Connecting 540
£17.48 £14.57

  59 Spring Counter Balance SP
Spring Counter Balance SP
MP580621
Available to backorder
Spring Counter Balance SP
£5.14 £4.28

  60 Pin Cotter 2.3x16
Pin Cotter 2.3x16
MP501056
Available to backorder
Pin Cotter 2.3x16
£0.48 £0.40

  70 Housing Assy- Stl T 21
Housing Assy- Stl T 21
MP773241
Available to backorder
Housing Assy- Stl T 21"
£226.32 £188.60

  71 Retainer- Axle Front
Retainer- Axle Front
MP529674
In stock
Retainer- Axle Front "W"
£0.46 £0.38

  72 Retainer Axle Rear
Retainer Axle Rear
MP581178
Available to backorder
Retainer Axle Rear
£7.74 £6.45

  75 Screw S.T 3.8x1-1.8 UNC TRIBLK
Screw S.T 3.8x1-1.8 UNC TRIBLK
MP580453
Available to backorder
Screw S.T 3.8x1-1.8 UNC TRIBLK
£2.32 £1.93

  76 Nameplate Black.White
Nameplate Black.White
MP581240
Available to backorder
Nameplate Black.White
£7.08 £5.90

  77 Clip- Starlock 5 Dia
Clip- Starlock 5 Dia
MP503150
Available to backorder
Clip- Starlock 5 Dia
£0.52 £0.43

  82 Insert- Mulching 21
Insert- Mulching 21
MP573389
Available to backorder
Insert- Mulching 21" Stl SP
£30.64 £25.53

  83 Tunnel- GBox Cover 21
Tunnel- GBox Cover 21
MP573284
Available to backorder
Tunnel- GBox Cover 21" Stl
£19.40 £16.17

  84 Screw S.T M4x10 Washer
Screw S.T M4x10 Washer
MP503834
Available to backorder
Screw S.T M4x10 Washer
£0.38 £0.32


Description

Masport 800ST Petrol Power Drive - Main Assembly Parts Diagram

Part Number: 478968

Model: 800ST SP

Engine Model: B & S Series 675

Model Range: Jan 2014

Serial Number: -
