Masport 575AL - 482949 - Sept 2015 > 7966585 - Wheel Assembly

Part No. 575al4829497966585wheel-group
Masport 575AL - 482949 - Sept 2015 > 7966585 - Wheel Assembly
Masport 575AL - 482949 - Sept 2015 > 7966585 - Wheel Assembly

Description

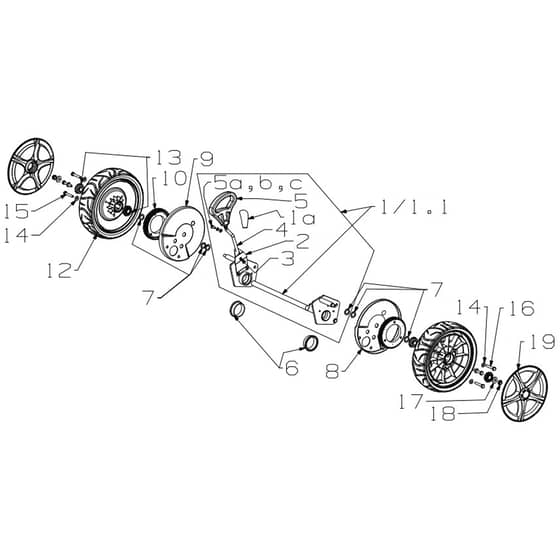

Masport 575AL Petrol Power Drive - Wheel Assembly Parts Diagram

Part Number: 482949

Model: 575AL SP 3’n1 OPC 16

Engine Model: B&S Series 675EXi

Model Range: Sept 2015

Serial Number: > 7966585

Ref. Img. Part No. Details
  1 Axle Assy- Rear Drive MSV
Axle Assy- Rear Drive MSV
MP767248
Available to backorder
Axle Assy- Rear Drive MSV
£62.52 £52.10

  2 Knob- Height Lever MSV
Knob- Height Lever MSV
MP581729
Available to backorder
Knob- Height Lever MSV
£3.00 £2.50

  2 Spring Leaf
Spring Leaf
MP580649
Available to backorder
Spring Leaf
£5.44 £4.53

  3 Rivet- F.HD 3.16 x 27.64
Rivet- F.HD 3.16 x 27.64
MP503373
Available to backorder
Rivet- F.HD 3.16 x 27.64
£0.94 £0.78

  4 Rod- Height Selector 18.21” V2
Rod- Height Selector 18.21” V2
MP568770
Available to backorder
Rod- Height Selector 18.21” V2
£7.86 £6.55

  5 Handle- Height Lever Adjust V2
Handle- Height Lever Adjust V2
MP568771
Available to backorder
Handle- Height Lever Adjust V2
£10.60 £8.83

  5 (5c) Washer Flat 5 x 10 x 1.0
(5c) Washer Flat 5 x 10 x 1.0
MP501330
Available to backorder
(5c) Washer Flat 5 x 10 x 1.0
£1.14 £0.95

  5 (5a) Screw Pan M5 x 12 Poz
(5a) Screw Pan M5 x 12 Poz
MP501059
Available to backorder
(5a) Screw Pan M5 x 12 Poz
£0.71 £0.59

  6 Bush- Pivot Rear Axle
Bush- Pivot Rear Axle
MP580091
Available to backorder
Bush- Pivot Rear Axle
£1.34 £1.12

  7 Washer Flat 1.2 x 3.4 x 18
Washer Flat 1.2 x 3.4 x 18
MP503301
Available to backorder
Washer Flat 1.2 x 3.4 x 18
£3.23 £2.69

  8 Dust Cover LH Maxic SP
Dust Cover LH Maxic SP
MP579427
Available to backorder
Dust Cover LH Maxic SP
£5.44 £4.53

  9 Dust Cover RH + LH MSV SP
Dust Cover RH + LH MSV SP
MP579426
Available to backorder
Dust Cover RH + LH MSV SP
£5.44 £4.53

  10 Gear Driving 45 Teeth
Gear Driving 45 Teeth
MP569180
Available to backorder
Gear Driving 45 Teeth
£50.98 £42.48

  12 Wheel Assy- 220mm BB MSV SP
Wheel Assy- 220mm BB MSV SP
MP579070
Available to backorder
Wheel Assy- 220mm BB MSV SP
£42.83 £35.69

  13 Bearing Wheel Ball Type
Bearing Wheel Ball Type
MP551212
Available to backorder
Bearing Wheel Ball Type
£5.75 £4.79

  14 Washer Flat 6 x 14 x 1.2
Washer Flat 6 x 14 x 1.2
MP501703
Available to backorder
Washer Flat 6 x 14 x 1.2
£0.48 £0.40

  15 Screw Set M6 x 35
Screw Set M6 x 35
MP501815
Available to backorder
Screw Set M6 x 35
£0.34 £0.28

  17 Washer Flat 8 x 19 x 1.6
Washer Flat 8 x 19 x 1.6
MP501606
Available to backorder
Washer Flat 8 x 19 x 1.6
£0.37 £0.31

  18 Nut M8 Nyloc x 6mm thick
Nut M8 Nyloc x 6mm thick
MP503831
Available to backorder
Nut M8 Nyloc x 6mm thick
£0.72 £0.60

  19 Hub Cap 220mm MSV SP Silver
Hub Cap 220mm MSV SP Silver
MP579207
Available to backorder
Hub Cap 220mm MSV SP Silver
£4.74 £3.95


Description

Masport 575AL Petrol Power Drive - Wheel Assembly Parts Diagram

Part Number: 482949

Model: 575AL SP 3’n1 OPC 16

Engine Model: B&S Series 675EXi

Model Range: Sept 2015

Serial Number: > 7966585
