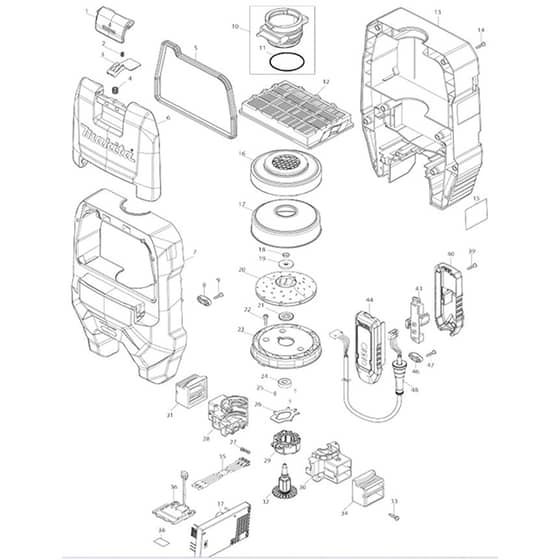

Makita VC008G - Cordless Bckpck Vacuum Cleaner - Power Tool 01 Diagram

Makita VC008G - Cordless Bckpck Vacuum Cleaner - Power Tool 01 Diagram
Makita VC008G - Cordless Bckpck Vacuum Cleaner - Power Tool 01 Diagram

Description

Model No. VC008G

Cordless Bckpck Vacuum Cleaner

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Hook
Hook
MK413E52-6
Available to backorder
Hook
£2.18 £1.82

  2 Compression Spring 5
Compression Spring 5
MK232389-0
Available to backorder
Compression Spring 5
£0.48 £0.40

  3 Stopper Plate
Stopper Plate
MK459912-8
Available to backorder
Stopper Plate
£0.82 £0.68

  4 Compression Spring 8
Compression Spring 8
MK234391-9
Available to backorder
Compression Spring 8
£0.48 £0.40

  5 Seal
Seal
MK422850-7
Available to backorder
Seal
£3.54 £2.95

  6 Dust Box Cover
Dust Box Cover
MK413E51-8
Available to backorder
Dust Box Cover
£7.38 £6.15

  7 xgt Logo Label (C20)
xgt Logo Label (C20)
MK8025F3-0
Available to backorder
xgt Logo Label (C20)
£0.70 £0.58

  7 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.47 £0.39

  7 Upper Housing Assy
Upper Housing Assy
MK136647-5
Available to backorder
Upper Housing Assy
£25.54 £21.28

  8 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  9 Tapping Screw 4x18 (Refs 014 | 022 | 033 | 047)
Tapping Screw 4x18 (Refs 014 | 022 | 033 | 047)
MK266326-2
Available to backorder
Tapping Screw 4x18 (Refs 014 | 022 | 033 | 047)
£0.48 £0.40

  10 Inlet Ass'y (INC. 11)
Inlet Ass'y (INC. 11)
MK135771-1
Available to backorder
Inlet Ass'y (INC. 11)
£2.32 £1.93

  11 O Ring 56 (Alt.)
O Ring 56 (Alt.)
MK213655-4
Available to backorder
O Ring 56 (Alt.)
£1.74 £1.45

  12 Main Filter H Set
Main Filter H Set
MK191Y27-2
Available to backorder
Main Filter H Set
£14.70 £12.25

  13 Lower Housing Complete
Lower Housing Complete
MK141H47-4
Available to backorder
Lower Housing Complete
£29.64 £24.70

  16 Support Ring
Support Ring
MK422851-5
Available to backorder
Support Ring
£7.92 £6.60

  17 Fan Cover
Fan Cover
MK347965-8
Available to backorder
Fan Cover
£3.96 £3.30

  18 Hex. Nut M6
Hex. Nut M6
MK252268-6
Available to backorder
Hex. Nut M6
£0.48 £0.40

  19 Flat Washer 8
Flat Washer 8
MK253752-4
Available to backorder
Flat Washer 8
£0.86 £0.72

  20 Fan 104
Fan 104
MK240178-9
Available to backorder
Fan 104
£4.78 £3.98

  21 Flange
Flange
MK313062-2
Available to backorder
Flange
£1.88 £1.57

  23 Fan Base
Fan Base
MK413E42-9
Available to backorder
Fan Base
£7.24 £6.03

  24 Ball Bearing 608Ddw
Ball Bearing 608Ddw
MK210005-4
Available to backorder
Ball Bearing 608Ddw
£7.80 £6.50

  25 Tapping Screw Pt 2x6
Tapping Screw Pt 2x6
MK266490-9
Available to backorder
Tapping Screw Pt 2x6
£0.48 £0.40

  26 Controller B
Controller B
MK620H32-5
Available to backorder
Controller B
£20.34 £16.95

  27 Flat Head Screw M3x6
Flat Head Screw M3x6
MK652069-6
Available to backorder
Flat Head Screw M3x6
£0.48 £0.40

  28 Motor Housing Set (INC. 30)
Motor Housing Set (INC. 30)
MK183V01-6
Available to backorder
Motor Housing Set (INC. 30)
£7.10 £5.92

  29 Stator
Stator
MK629B16-4
Available to backorder
Stator
£10.38 £8.65

  31 Support A
Support A
MK422856-5
Available to backorder
Support A
£2.60 £2.17

  32 Rotor
Rotor
MK619746-3
Available to backorder
Rotor
£21.72 £18.10

  35 Lead Unit
Lead Unit
MK638A29-8
Available to backorder
Lead Unit
£5.18 £4.32

  36 Terminal Unit
Terminal Unit
MK632P49-4
Available to backorder
Terminal Unit
£10.64 £8.87

  37 Controller
Controller
MK620H30-9
Available to backorder
Controller
£160.26 £133.55

  39 Tapping Screw Bind Pt 3x16
Tapping Screw Bind Pt 3x16
MK266130-9
Available to backorder
Tapping Screw Bind Pt 3x16
£0.48 £0.40

  40 Switch Case Set (INC. 44)
Switch Case Set (INC. 44)
MK183V66-8
Available to backorder
Switch Case Set (INC. 44)
£6.82 £5.68

  43 Switch Circuit
Switch Circuit
MK620H33-3
Available to backorder
Switch Circuit
£25.26 £21.05

  48 Power Supply Cord Unit
Power Supply Cord Unit
MK699193-4
Available to backorder
Power Supply Cord Unit
£16.38 £13.65


Description

Model No. VC008G

Cordless Bckpck Vacuum Cleaner

Power Tool 01 Parts Diagrams
