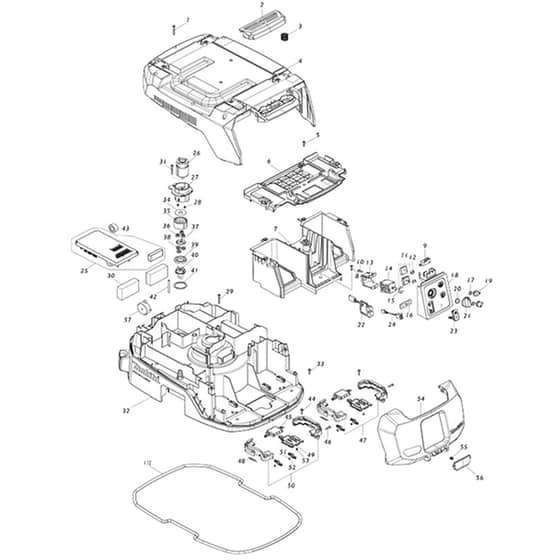

Makita VC006GM - Cordless Vacuum Cleaner - Power Tool 01 Diagram

Makita VC006GM - Cordless Vacuum Cleaner - Power Tool 01 Diagram
Makita VC006GM - Cordless Vacuum Cleaner - Power Tool 01 Diagram

Description

Model No. VC006GM

Cordless Vacuum Cleaner

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Binding Head Tapping Screw 4x35 (Refs 029 | 031)
Binding Head Tapping Screw 4x35 (Refs 029 | 031)
MK266351-3
Available to backorder
Binding Head Tapping Screw 4x35 (Refs 029 | 031)
£0.48 £0.40

  2 Switch Button
Switch Button
MK413B26-9
Available to backorder
Switch Button
£5.46 £4.55

  3 Compression Spring 20
Compression Spring 20
MK234273-5
Available to backorder
Compression Spring 20
£0.48 £0.40

  4 Cowling Complete
Cowling Complete
MK141L64-8
Available to backorder
Cowling Complete
£72.90 £60.75

  5 Binding Head Tapping Screw 4x18 (Refs 008 | 010 | 033 | 044 | 046)
Binding Head Tapping Screw 4x18 (Refs 008 | 010 | 033 | 044 | 046)
MK266326-2
Available to backorder
Binding Head Tapping Screw 4x18 (Refs 008 | 010 | 033 | 044 | 046)
£0.48 £0.40

  6 Upper Housing
Upper Housing
MK413K69-5
Available to backorder
Upper Housing
£21.44 £17.87

  7 Lower Housing
Lower Housing
MK413K68-7
Available to backorder
Lower Housing
£25.00 £20.83

  9 Switch D2Vw-01-3Hs
Switch D2Vw-01-3Hs
MK651910-0
Available to backorder
Switch D2Vw-01-3Hs
£7.52 £6.27

  11 Dial Circuit
Dial Circuit
MK620H02-4
Available to backorder
Dial Circuit
£19.26 £16.05

  12 Stop Ring (Ext) E-7
Stop Ring (Ext) E-7
MK961013-5
Available to backorder
Stop Ring (Ext) E-7
£0.47 £0.39

  13 Switch Holder
Switch Holder
MK451343-7
Available to backorder
Switch Holder
£0.86 £0.72

  14 Switch 1703.4803
Switch 1703.4803
MK650014-5
Available to backorder
Switch 1703.4803
£28.40 £23.67

  15 Stop Ring (Ext) E-12
Stop Ring (Ext) E-12
MK961062-2
Available to backorder
Stop Ring (Ext) E-12
£0.48 £0.40

  16 Indication Circuit
Indication Circuit
MK620F40-4
Available to backorder
Indication Circuit
£13.38 £11.15

  17 O-Ring 9
O-Ring 9
MK213054-0
Available to backorder
O-Ring 9
£0.48 £0.40

  18 Switch Base A Complete
Switch Base A Complete
MK141L60-6
Available to backorder
Switch Base A Complete
£25.26 £21.05

  19 Switch Dial
Switch Dial
MK451344-5
Available to backorder
Switch Dial
£0.58 £0.48

  20 O-Ring 14
O-Ring 14
MK213176-6
Available to backorder
O-Ring 14
£0.48 £0.40

  21 Switch Lever
Switch Lever
MK451342-9
Available to backorder
Switch Lever
£0.72 £0.60

  22 Lead Unit
Lead Unit
MK638A19-1
Available to backorder
Lead Unit
£3.70 £3.08

  23 Cap Complete
Cap Complete
MK141L63-0
Available to backorder
Cap Complete
£7.24 £6.03

  24 Connector Unit
Connector Unit
MK632L47-4
Available to backorder
Connector Unit
£23.36 £19.47

  25 Controller
Controller
MK620G99-7
Available to backorder
Controller
£459.30 £382.75

  26 Dc Motor
Dc Motor
MK629B77-4
Available to backorder
Dc Motor
£12.16 £10.13

  27 Gear Case
Gear Case
MK454207-4
Available to backorder
Gear Case
£3.54 £2.95

  28 Pan Head Screw M3x6 Wr
Pan Head Screw M3x6 Wr
MK911003-8
Available to backorder
Pan Head Screw M3x6 Wr
£0.48 £0.40

  30 Rear Block Filter
Rear Block Filter
MK422929-4
Available to backorder
Rear Block Filter
£0.48 £0.40

  32 Separator Complete
Separator Complete
MK141L58-3
Available to backorder
Separator Complete
£102.92 £85.77

  34 Flat Washer 12
Flat Washer 12
MK267067-3
Available to backorder
Flat Washer 12
£0.74 £0.62

  35 Internal Gear 42
Internal Gear 42
MK226285-2
Available to backorder
Internal Gear 42
£13.28 £11.07

  36 Spur Gear 15
Spur Gear 15
MK226283-6
Available to backorder
Spur Gear 15
£0.58 £0.48

  37 Spur Gear 9 Complete
Spur Gear 9 Complete
MK153228-0
Available to backorder
Spur Gear 9 Complete
£7.80 £6.50

  38 Spur Gear 15
Spur Gear 15
MK226284-4
Available to backorder
Spur Gear 15
£1.44 £1.20

  39 Ball Bearing 6805Llb
Ball Bearing 6805Llb
MK211375-4
Available to backorder
Ball Bearing 6805Llb
£19.64 £16.37

  40 Spindle Assembly
Spindle Assembly
MK135554-9
Available to backorder
Spindle Assembly
£5.23 £4.36

  41 Flat Washer 34
Flat Washer 34
MK267464-3
Available to backorder
Flat Washer 34
£0.85 £0.71

  42 Vinyl Tube
Vinyl Tube
MK684990-1
Available to backorder
Vinyl Tube
£0.54 £0.45

  43 Line Filter
Line Filter
MK688131-1
Available to backorder
Line Filter
£0.58 £0.48

  45 Terminal Cover
Terminal Cover
MK413B40-5
Available to backorder
Terminal Cover
£1.52 £1.27

  47 Terminal Case Set
Terminal Case Set
MK183U06-0
Available to backorder
Terminal Case Set
£3.28 £2.73

  48 Tension Spring 4
Tension Spring 4
MK232722-6
Available to backorder
Tension Spring 4
£0.48 £0.40

  49 Terminal Unit
Terminal Unit
MK632T08-2
Available to backorder
Terminal Unit
£7.10 £5.92

  50 Terminal Case Set
Terminal Case Set
MK183W98-1
Available to backorder
Terminal Case Set
£5.06 £4.22

  51 Compression Spring 2
Compression Spring 2
MK232472-3
Available to backorder
Compression Spring 2
£0.48 £0.40

  52 Lock Lever
Lock Lever
MK413B41-3
Available to backorder
Lock Lever
£0.70 £0.58

  53 Pan Head Screw M3x6
Pan Head Screw M3x6
MK652031-1
Available to backorder
Pan Head Screw M3x6
£0.48 £0.40

  54 Battery Cover Set
Battery Cover Set
MK183X55-5
Available to backorder
Battery Cover Set
£29.76 £24.80

  56 Battery Cover Hook
Battery Cover Hook
MK413K71-8
Available to backorder
Battery Cover Hook
£3.70 £3.08

  57 Buzzer Circuit
Buzzer Circuit
MK620J90-3
Available to backorder
Buzzer Circuit
£22.12 £18.43

  110 Seal Ring C
Seal Ring C
MK422943-0
Available to backorder
Seal Ring C
£6.70 £5.58


Description

Model No. VC006GM

Cordless Vacuum Cleaner

Power Tool 01 Parts Diagrams
