Description

Model No. VC001GL

Cordless Vacuum Cleaner

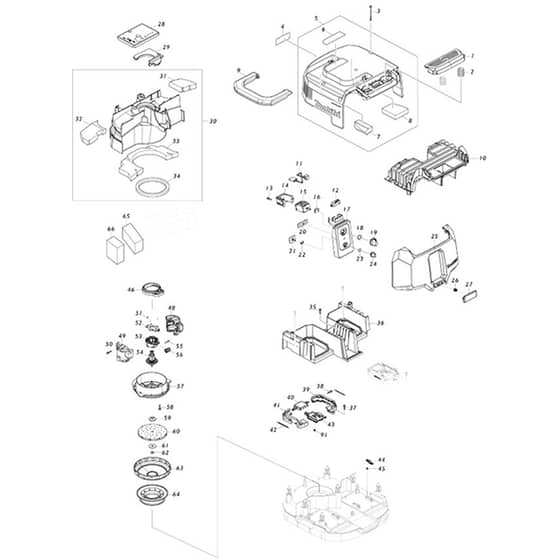

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Switch Button
Switch Button
MK413B26-9
Available to backorder
Switch Button
£5.46 £4.55

  2 Compression Spring 20
Compression Spring 20
MK234273-5
Available to backorder
Compression Spring 20
£0.48 £0.40

  3 Tapping Screw 4x65
Tapping Screw 4x65
MK266340-8
Available to backorder
Tapping Screw 4x65
£0.48 £0.40

  5 Cowling Complete (INC. 6-8)
Cowling Complete (INC. 6-8)
MK141F78-1
Available to backorder
Cowling Complete (INC. 6-8)
£17.20 £14.33

  9 Grip
Grip
MK413B27-7
Available to backorder
Grip
£7.92 £6.60

  10 Upper Housing
Upper Housing
MK413B33-2
Available to backorder
Upper Housing
£9.28 £7.73

  11 Lead Unit
Lead Unit
MK638A20-6
Available to backorder
Lead Unit
£2.18 £1.82

  12 Switch D2Vw-01-3Hs
Switch D2Vw-01-3Hs
MK651910-0
Available to backorder
Switch D2Vw-01-3Hs
£7.52 £6.27

  13 Tapping Screw 4x18 (Refs 035 | 037 | 038 | 050 | 058)
Tapping Screw 4x18 (Refs 035 | 037 | 038 | 050 | 058)
MK266326-2
Available to backorder
Tapping Screw 4x18 (Refs 035 | 037 | 038 | 050 | 058)
£0.48 £0.40

  14 Switch Holder
Switch Holder
MK451343-7
Available to backorder
Switch Holder
£0.86 £0.72

  15 Switch 1703.4002
Switch 1703.4002
MK650013-7
Available to backorder
Switch 1703.4002
£27.58 £22.98

  16 Stop Ring E-12
Stop Ring E-12
MK961062-2
Available to backorder
Stop Ring E-12
£0.48 £0.40

  17 Switch Base Complete
Switch Base Complete
MK141F75-7
Available to backorder
Switch Base Complete
£8.62 £7.18

  18 O Ring 14 (Alt.)
O Ring 14 (Alt.)
MK213176-6
Available to backorder
O Ring 14 (Alt.)
£0.48 £0.40

  19 Switch Lever
Switch Lever
MK455733-6
Available to backorder
Switch Lever
£2.06 £1.72

  20 Indication Circuit
Indication Circuit
MK620F40-4
Available to backorder
Indication Circuit
£13.38 £11.15

  21 Sub Controller
Sub Controller
MK620D39-7
Available to backorder
Sub Controller
£10.24 £8.53

  22 Stop Ring E-7
Stop Ring E-7
MK961013-5
Available to backorder
Stop Ring E-7
£0.47 £0.39

  23 O Ring 9 (Alt.)
O Ring 9 (Alt.)
MK213054-0
Available to backorder
O Ring 9 (Alt.)
£0.48 £0.40

  24 Switch Dial
Switch Dial
MK451344-5
Available to backorder
Switch Dial
£0.58 £0.48

  25 Battery Cover
Battery Cover
MK413B28-5
Available to backorder
Battery Cover
£12.44 £10.37

  27 Battery Cover Hook
Battery Cover Hook
MK413B30-8
Available to backorder
Battery Cover Hook
£1.10 £0.92

  28 Controller
Controller
MK620F37-3
Available to backorder
Controller
£217.74 £181.45

  29 Rubber Cap
Rubber Cap
MK422795-9
Available to backorder
Rubber Cap
£2.18 £1.82

  30 Separator Complete (INC. 31-34)
Separator Complete (INC. 31-34)
MK141F84-6
Available to backorder
Separator Complete (INC. 31-34)
£23.76 £19.80

  36 Lower Housing
Lower Housing
MK413B31-6
Available to backorder
Lower Housing
£9.70 £8.08

  39 Terminal Case Set (INC. 41)
Terminal Case Set (INC. 41)
MK183U06-0
Available to backorder
Terminal Case Set (INC. 41)
£3.28 £2.73

  40 Terminal Cover
Terminal Cover
MK413B40-5
Available to backorder
Terminal Cover
£1.52 £1.27

  42 Tension Spring 4
Tension Spring 4
MK232722-6
Available to backorder
Tension Spring 4
£0.48 £0.40

  43 Terminal Unit
Terminal Unit
MK632T08-2
Available to backorder
Terminal Unit
£7.10 £5.92

  44 Lock Lever
Lock Lever
MK413B41-3
Available to backorder
Lock Lever
£0.70 £0.58

  45 Compression Spring 2
Compression Spring 2
MK232472-3
Available to backorder
Compression Spring 2
£0.48 £0.40

  46 Rubber Ring
Rubber Ring
MK422794-1
Available to backorder
Rubber Ring
£2.88 £2.40

  48 Motor Housing Set (INC. 49)
Motor Housing Set (INC. 49)
MK183U05-2
Available to backorder
Motor Housing Set (INC. 49)
£3.82 £3.18

  51 Tapping Screw Pt 2x6
Tapping Screw Pt 2x6
MK266490-9
Available to backorder
Tapping Screw Pt 2x6
£0.48 £0.40

  52 Controller B
Controller B
MK620F39-9
Available to backorder
Controller B
£13.10 £10.92

  53 Stator
Stator
MK629A83-3
Available to backorder
Stator
£8.88 £7.40

  54 Rotor
Rotor
MK619704-9
Available to backorder
Rotor
£19.26 £16.05

  55 Flat Head Screw M3x6
Flat Head Screw M3x6
MK652069-6
Available to backorder
Flat Head Screw M3x6
£0.48 £0.40

  56 Lead Unit
Lead Unit
MK632S88-2
Available to backorder
Lead Unit
£6.82 £5.68

  57 Fan Base
Fan Base
MK413B45-5
Available to backorder
Fan Base
£7.10 £5.92

  59 Flange
Flange
MK313062-2
Available to backorder
Flange
£1.88 £1.57

  60 Fan 104
Fan 104
MK240178-9
Available to backorder
Fan 104
£4.78 £3.98

  61 Flat Washer 8
Flat Washer 8
MK253752-4
Available to backorder
Flat Washer 8
£0.86 £0.72

  62 Hex. Nut M6
Hex. Nut M6
MK252268-6
Available to backorder
Hex. Nut M6
£0.48 £0.40

  63 Fan Cover
Fan Cover
MK347171-5
Available to backorder
Fan Cover
£5.18 £4.32

  64 Support Ring
Support Ring
MK422793-3
Available to backorder
Support Ring
£6.00 £5.00

  65 Rear Block Filter A
Rear Block Filter A
MK422803-6
Available to backorder
Rear Block Filter A
£0.96 £0.80

  66 Rear Block Filter B
Rear Block Filter B
MK422819-1
Available to backorder
Rear Block Filter B
£0.96 £0.80

  91 Pan Head Screw M3x6
Pan Head Screw M3x6
MK652031-1
Available to backorder
Pan Head Screw M3x6
£0.48 £0.40

  901 Caution Label (E01)
Caution Label (E01)
MK891978-6
Available to backorder
Caution Label (E01)
£0.54 £0.45

  901 Nozzle Assembly Set (A01)
Nozzle Assembly Set (A01)
MK191G86-8
Available to backorder
Nozzle Assembly Set (A01)
£38.76 £32.30

  902 Telescopic Pipe Complete (A02)
Telescopic Pipe Complete (A02)
MK140G19-0
Available to backorder
Telescopic Pipe Complete (A02)
£29.82 £24.85

  903 Bent Pipe Complete (A03)
Bent Pipe Complete (A03)
MK140G26-3
Available to backorder
Bent Pipe Complete (A03)
£12.10 £10.08

  904 Hose Complete 32-1.7 Set (A04)
Hose Complete 32-1.7 Set (A04)
MK199493-7
Available to backorder
Hose Complete 32-1.7 Set (A04)
£26.36 £21.97

  905 Poly Bag Set(650x650) (A05)
Poly Bag Set(650x650) (A05)
MK195432-5
Available to backorder
Poly Bag Set(650x650) (A05)
£15.32 £12.77

  906 Multi Hook (A06)
Multi Hook (A06)
MK413B37-4
Available to backorder
Multi Hook (A06)
£10.78 £8.98

  907 Stopper (A07)
Stopper (A07)
MK451350-0
Available to backorder
Stopper (A07)
£0.76 £0.63

  908 Long Sash Nozzle Set 28 Whi (A08)
Long Sash Nozzle Set 28 Whi (A08)
MK198919-6
Available to backorder
Long Sash Nozzle Set 28 Whi (A08)
£3.76 £3.13

  909 Telescopic Pipe Complete Set (G09)
Telescopic Pipe Complete Set (G09)
MK1912G4-5
Available to backorder
Telescopic Pipe Complete Set (G09)
£43.56 £36.30

  909 Pan Head Screw M4x18 (A09)
Pan Head Screw M4x18 (A09)
MK911133-5
Available to backorder
Pan Head Screw M4x18 (A09)
£0.48 £0.40

  910 Bent Pipe Complete Set (G10)
Bent Pipe Complete Set (G10)
MK1912G5-3
Available to backorder
Bent Pipe Complete Set (G10)
£18.30 £15.25

  911 Stopper (G11)
Stopper (G11)
MK413R35-4
Available to backorder
Stopper (G11)
£2.88 £2.40

  915 Flexible Hose Set(Lock) (F15)
Flexible Hose Set(Lock) (F15)
MK191E30-3
Available to backorder
Flexible Hose Set(Lock) (F15)
£18.78 £15.65

  919 Joint A 32 Set (F19)
Joint A 32 Set (F19)
MK191M77-5
Available to backorder
Joint A 32 Set (F19)
£13.46 £11.22

  922 Filter For Water Set (F22)
Filter For Water Set (F22)
MK191V67-2
Available to backorder
Filter For Water Set (F22)
£29.74 £24.78

  923 Damper Set (F23)
Damper Set (F23)
MK191V68-0
Available to backorder
Damper Set (F23)
£11.16 £9.30

  924 Pre Filter Set (F24)
Pre Filter Set (F24)
MK191V69-8
Available to backorder
Pre Filter Set (F24)
£44.76 £37.30

  925 Powder Filter H Set (F25)
Powder Filter H Set (F25)
MK191V70-3
Available to backorder
Powder Filter H Set (F25)
£29.74 £24.78

  934 Hose Complete 38-5 Set (F34)
Hose Complete 38-5 Set (F34)
MK195435-9
Available to backorder
Hose Complete 38-5 Set (F34)
£228.44 £190.37

  935 Hose Complete 28-5 Set (F35)
Hose Complete 28-5 Set (F35)
MK195436-7
Available to backorder
Hose Complete 28-5 Set (F35)
£163.86 £136.55

  938 Front Cuff 38 Set (F38)
Front Cuff 38 Set (F38)
MK195545-2
Available to backorder
Front Cuff 38 Set (F38)
£5.96 £4.97

  939 Front Cuff 24 Set (F39)
Front Cuff 24 Set (F39)
MK195546-0
Available to backorder
Front Cuff 24 Set (F39)
£3.36 £2.80

  940 Front Cuff 22 Set (F40)
Front Cuff 22 Set (F40)
MK195547-8
Available to backorder
Front Cuff 22 Set (F40)
£6.08 £5.07

  941 Joint 22-38 Set (F41)
Joint 22-38 Set (F41)
MK195548-6
Available to backorder
Joint 22-38 Set (F41)
£9.66 £8.05

  944 T-Nozzle Set 38 (F44)
T-Nozzle Set 38 (F44)
MK195551-7
Available to backorder
T-Nozzle Set 38 (F44)
£35.04 £29.20

  945 Filter Bag Set 15L(5Pcs) (F45)
Filter Bag Set 15L(5Pcs) (F45)
MK195557-5
Available to backorder
Filter Bag Set 15L(5Pcs) (F45)
£26.00 £21.67

  945 Filter Bag Set (Alt.) (F45-1)
Filter Bag Set (Alt.) (F45-1)
MK1912R3-4
Available to backorder
Filter Bag Set (Alt.) (F45-1)
£22.60 £18.83

  955 F/C Switching T-Nozzle 38 Eu (F55)
F/C Switching T-Nozzle 38 Eu (F55)
MK198533-8
Available to backorder
F/C Switching T-Nozzle 38 Eu (F55)
£55.48 £46.23

  959 Telescopic Pipe Set 28 Eu (F59)
Telescopic Pipe Set 28 Eu (F59)
MK198560-5
Available to backorder
Telescopic Pipe Set 28 Eu (F59)
£30.38 £25.32

  962 Shelf Brush Set28 Whi (F62)
Shelf Brush Set28 Whi (F62)
MK198873-4
Available to backorder
Shelf Brush Set28 Whi (F62)
£7.40 £6.17

  963 Round Brush Set 28 Whi (F63)
Round Brush Set 28 Whi (F63)
MK198878-4
Available to backorder
Round Brush Set 28 Whi (F63)
£8.22 £6.85

  966 Seat Nozzle Set 28 Whi (F66)
Seat Nozzle Set 28 Whi (F66)
MK199038-1
Available to backorder
Seat Nozzle Set 28 Whi (F66)
£11.20 £9.33

  969 Crevice Nozzle 415 Set (F69)
Crevice Nozzle 415 Set (F69)
MK199439-3
Available to backorder
Crevice Nozzle 415 Set (F69)
£5.72 £4.77

  973 Pipe 465 Complete Set (F73)
Pipe 465 Complete Set (F73)
MK199843-6
Available to backorder
Pipe 465 Complete Set (F73)
£15.82 £13.18

  974 Joint Pipe 465 Set (F74)
Joint Pipe 465 Set (F74)
MK199844-4
Available to backorder
Joint Pipe 465 Set (F74)
£15.82 £13.18


Description

Model No. VC001GL

Cordless Vacuum Cleaner

Power Tool 01 Parts Diagrams

Reviews

Add a review
Write Your Own Review
You're reviewing:Makita VC001GL - Cordless Vacuum Cleaner - Power Tool 01 Diagram

Compatibility

Product Questions

Customer Questions
No Questions
Please, mind that only logged in users can submit questions

Recommended for you

Recently viewed products
