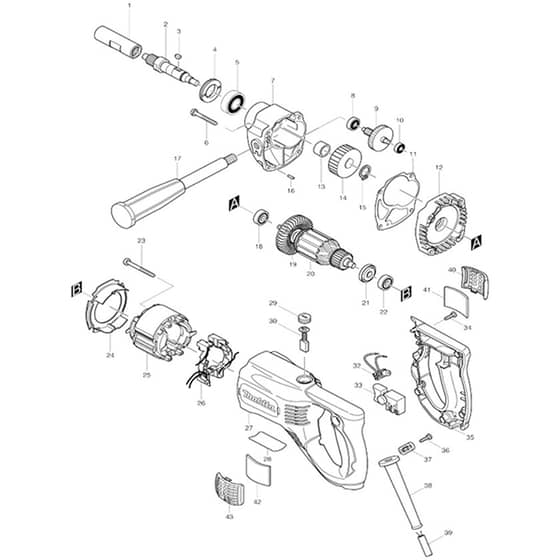

Makita UT2204 - Mixer - Power Tool Diagram

Makita UT2204 - Mixer - Power Tool Diagram
Makita UT2204 - Mixer - Power Tool Diagram

Description

Model No. UT2204

Mixer

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Shaft Holder 5/8-M14 x
Shaft Holder 5/8-M14 x
MK324929-9
Available to backorder
Shaft Holder 5/8-M14 x
£33.60 £28.00

  1 Shaft Holder 5/8-M12
Shaft Holder 5/8-M12
MK324265-3
Available to backorder
Shaft Holder 5/8-M12
£14.69 £12.24

  2 Spindle
Spindle
MK324273-4
Available to backorder
Spindle
£21.46 £17.88

  3 Woodruff Key 4
Woodruff Key 4
MK254011-9
Available to backorder
Woodruff Key 4
£0.74 £0.62

  4 Bearing Retainer 22-36
Bearing Retainer 22-36
MK285807-7
Available to backorder
Bearing Retainer 22-36
£2.02 £1.68

  5 Ball Bearing 6202Llb
Ball Bearing 6202Llb
MK211206-7
Available to backorder
Ball Bearing 6202Llb
£3.62 £3.02

  6 Tapping Screw 5x40
Tapping Screw 5x40
MK266211-9
Available to backorder
Tapping Screw 5x40
£0.74 £0.62

  7 Gear Housing
Gear Housing
MK317598-3
Available to backorder
Gear Housing
£32.06 £26.72

  8 Ball Bearing 626Llb
Ball Bearing 626Llb
MK211016-2
Available to backorder
Ball Bearing 626Llb
£5.64 £4.70

  9 Gear Complete 7-46
Gear Complete 7-46
MK226826-4
Available to backorder
Gear Complete 7-46
£22.46 £18.72

  10 Ball Bearing 696Zz
Ball Bearing 696Zz
MK210006-2
Available to backorder
Ball Bearing 696Zz
£3.04 £2.53

  11 Gasket
Gasket
MK419529-9
Available to backorder
Gasket
£4.51 £3.76

  12 Gear Housing Cover Complete
Gear Housing Cover Complete
MK153414-3
Available to backorder
Gear Housing Cover Complete
£27.11 £22.59

  13 Sleeve 15
Sleeve 15
MK257719-4
Available to backorder
Sleeve 15
£0.85 £0.71

  14 Helical Gear 43
Helical Gear 43
MK226561-4
Available to backorder
Helical Gear 43
£15.97 £13.31

  15 Retaining Ring S-15
Retaining Ring S-15
MK961055-9
Available to backorder
Retaining Ring S-15
£0.48 £0.40

  16 Pin 3
Pin 3
MK256180-2
Available to backorder
Pin 3
£0.48 £0.40

  17 Grip Complete
Grip Complete
MK152892-4
Available to backorder
Grip Complete
£14.16 £11.80

  18 Ball Bearing 608Llb
Ball Bearing 608Llb
MK211031-6
Available to backorder
Ball Bearing 608Llb
£3.62 £3.02

  19 Fan 60
Fan 60
MK241850-6
Available to backorder
Fan 60
£2.32 £1.93

  20 Armature Ass'y 240V (INC. 18 19 21 22)
Armature Ass'y 240V (INC. 18 19 21 22)
MK513654-9
Available to backorder
Armature Ass'y 240V (INC. 18 19 21 22)
£59.88 £49.90

  21 Insulation Washer
Insulation Washer
MK681644-1
Available to backorder
Insulation Washer
£0.74 £0.62

  23 Tapping Screw 5x50
Tapping Screw 5x50
MK266046-8
Available to backorder
Tapping Screw 5x50
£0.86 £0.72

  24 Baffle Plate
Baffle Plate
MK419417-0
Available to backorder
Baffle Plate
£1.57 £1.31

  25 Field 230-240V
Field 230-240V
MK634554-1
Available to backorder
Field 230-240V
£19.92 £16.60

  26 Support Complete
Support Complete
MK638443-2
Available to backorder
Support Complete
£5.94 £4.95

  27 Motor Housing Complete
Motor Housing Complete
MK154874-2
Available to backorder
Motor Housing Complete
£44.89 £37.41

  27 Motor Housing Complete S
Motor Housing Complete S
MK141C69-4
Available to backorder
Motor Housing Complete S
£49.96 £41.63

  27 Brush Holder 5-11 (C10)
Brush Holder 5-11 (C10)
MK643708-9
Available to backorder
Brush Holder 5-11 (C10)
£2.18 £1.82

  28 Ut2204 Name Plate
Ut2204 Name Plate
MK862264-2
Available to backorder
Ut2204 Name Plate
£0.72 £0.60

  29 Brush Holder Cap 7-11
Brush Holder Cap 7-11
MK643750-0
Available to backorder
Brush Holder Cap 7-11
£1.32 £1.10

  29 Holder Cap 7-11 (Alt.)
Holder Cap 7-11 (Alt.)
MK643515-0
Available to backorder
Holder Cap 7-11 (Alt.)
£1.02 £0.85

  30 Carbon Brush Set Cb-303 (Alt.)
Carbon Brush Set Cb-303 (Alt.)
MK194996-6
Available to backorder
Carbon Brush Set Cb-303 (Alt.)
£3.92 £3.27

  32 Pilot Lamp
Pilot Lamp
MK631706-5
Available to backorder
Pilot Lamp
£6.37 £5.31

  33 Switch Sge115Cdy-5 S
Switch Sge115Cdy-5 S
MK651280-7
Available to backorder
Switch Sge115Cdy-5 S
£8.66 £7.22

  33 Switch Sgel115Cd-1
Switch Sgel115Cd-1
MK650203-2
Available to backorder
Switch Sgel115Cd-1
£6.37 £5.31

  34 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  35 Handle Cover
Handle Cover
MK419416-2
Available to backorder
Handle Cover
£15.97 £13.31

  37 Strain Relief
Strain Relief
MK687052-4
Available to backorder
Strain Relief
£0.74 £0.62

  38 Cord Guard 8
Cord Guard 8
MK682559-5
Available to backorder
Cord Guard 8
£0.86 £0.72

  39 Power Supply Cord 1.0-2-4.0
Power Supply Cord 1.0-2-4.0
MK695034-2
Available to backorder
Power Supply Cord 1.0-2-4.0
£17.20 £14.33

  40 Cover
Cover
MK345691-3
Available to backorder
Cover
£7.06 £5.88

  41 Filter
Filter
MK423322-5
Available to backorder
Filter
£0.56 £0.47

  901 Noise Suppressor (E01)
Noise Suppressor (E01)
MK645253-0
Available to backorder
Noise Suppressor (E01)
£4.62 £3.85

  902 Shaft Complete (Alt.) (A02-1)
Shaft Complete (Alt.) (A02-1)
MKA-43773
Available to backorder
Shaft Complete (Alt.) (A02-1)
£46.43 £38.69

  902 Terminal Block (Alt.) (E02-1)
Terminal Block (Alt.) (E02-1)
MK654741-6
Available to backorder
Terminal Block (Alt.) (E02-1)
£1.52 £1.27

  902 Terminal Block 2P (E02)
Terminal Block 2P (E02)
MK654531-7
Available to backorder
Terminal Block 2P (E02)
£2.02 £1.68

  903 Choke Coil (E03)
Choke Coil (E03)
MK646077-7
Available to backorder
Choke Coil (E03)
£5.36 £4.47

  903 Hex. Bolt M8x16 (A03)
Hex. Bolt M8x16 (A03)
MK265440-1
Available to backorder
Hex. Bolt M8x16 (A03)
£1.14 £0.95

  904 Wrench 13 (A04)
Wrench 13 (A04)
MK781006-4
Available to backorder
Wrench 13 (A04)
£3.52 £2.93

  905 Wrench 19 (A05)
Wrench 19 (A05)
MK781010-3
Available to backorder
Wrench 19 (A05)
£4.04 £3.37


Description

Model No. UT2204

Mixer

Power Tool Parts Diagrams
