Description

Model No. UM600D

Cordless Grass Shear

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Binding Head Screw M4x12
Binding Head Screw M4x12
MK915116-7
Available to backorder
Binding Head Screw M4x12
£0.48 £0.40

  2 Caution Label (C10)
Caution Label (C10)
MK819948-3
Available to backorder
Caution Label (C10)
£0.48 £0.40

  2 Protector Complete <
Protector Complete <
MK140V97-0
Available to backorder
Protector Complete <
£2.34 £1.95

  2 Protector Complete
Protector Complete
MK144342-3
Available to backorder
Protector Complete
£2.32 £1.93

  3 Housing Set
Housing Set
MK183G04-0
Available to backorder
Housing Set
£18.84 £15.70

  3 Hex. Nut M4 (C10)
Hex. Nut M4 (C10)
MK931102-0
Available to backorder
Hex. Nut M4 (C10)
£0.58 £0.48

  3 Plate (C30)
Plate (C30)
MK346275-0
Available to backorder
Plate (C30)
£0.58 £0.48

  3 Housing Set S
Housing Set S
MK183U51-5
Available to backorder
Housing Set S
£22.94 £19.12

  4 Receptacle (C20)
Receptacle (C20)
MK654086-2
Available to backorder
Receptacle (C20)
£2.18 £1.82

  5 Terminal
Terminal
MK644813-5
Available to backorder
Terminal
£2.46 £2.05

  6 Lock Off Button
Lock Off Button
MK452438-9
Available to backorder
Lock Off Button
£0.58 £0.48

  6 Lock Off Button S
Lock Off Button S
MK413A16-6
Available to backorder
Lock Off Button S
£0.70 £0.58

  7 Compression Spring 4
Compression Spring 4
MK231473-8
Available to backorder
Compression Spring 4
£0.48 £0.40

  8 Slide Plate
Slide Plate
MK457534-8
Available to backorder
Slide Plate
£0.70 £0.58

  9 Compression Spring 6
Compression Spring 6
MK234339-1
Available to backorder
Compression Spring 6
£0.48 £0.40

  10 Lock Lever
Lock Lever
MK454879-5
Available to backorder
Lock Lever
£0.54 £0.45

  11 Switch D3V-16-3C26
Switch D3V-16-3C26
MK650744-8
Available to backorder
Switch D3V-16-3C26
£2.02 £1.68

  13 Switch Lever
Switch Lever
MK417564-1
Available to backorder
Switch Lever
£0.58 £0.48

  15 Hex. Socket Head Bolt M6x22
Hex. Socket Head Bolt M6x22
MK265541-5
Available to backorder
Hex. Socket Head Bolt M6x22
£0.58 £0.48

  16 Dust Guard
Dust Guard
MK451814-4
Available to backorder
Dust Guard
£0.48 £0.40

  17 Caution Label (C30)
Caution Label (C30)
MK8050A1-8
Available to backorder
Caution Label (C30)
£1.24 £1.03

  17 Wheel Cover 180K Assembly
Wheel Cover 180K Assembly
MK122889-7
Available to backorder
Wheel Cover 180K Assembly
£11.26 £9.38

  17 O Ring 6 (Alt.) (C10)
O Ring 6 (Alt.) (C10)
MK213017-6
Available to backorder
O Ring 6 (Alt.) (C10)
£0.48 £0.40

  17 +Pan Head Screw M8x25 (C20)
+Pan Head Screw M8x25 (C20)
MK265198-2
Available to backorder
+Pan Head Screw M8x25 (C20)
£0.86 £0.72

  17 Pin 6
Pin 6
MK268254-7
Available to backorder
Pin 6
£0.74 £0.62

  18 Flat Washer 6
Flat Washer 6
MK253715-0
Available to backorder
Flat Washer 6
£0.48 £0.40

  18 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  19 Pin 4
Pin 4
MK268256-3
Available to backorder
Pin 4
£0.74 £0.62

  19 Lock Nut 14-45
Lock Nut 14-45
MK224485-8
Available to backorder
Lock Nut 14-45
£4.04 £3.37

  19 Support Complete
Support Complete
MK638000-6
Available to backorder
Support Complete
£3.95 £3.29

  20 Fan 70 (C10)
Fan 70 (C10)
MK240034-3
Available to backorder
Fan 70 (C10)
£3.42 £2.85

  20 Diffuser
Diffuser
MK456238-9
Available to backorder
Diffuser
£1.74 £1.45

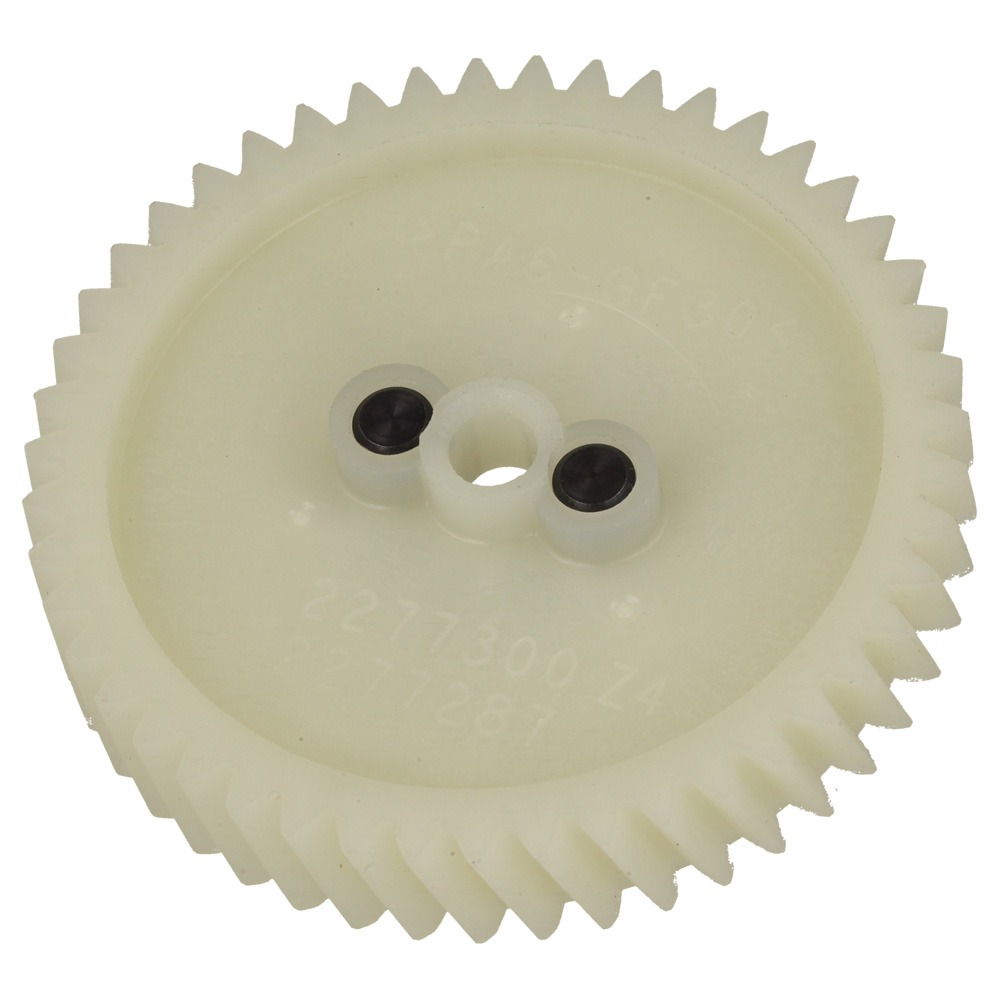

  20 Helical Gear 47 Ass'y
Helical Gear 47 Ass'y
MK135883-0
Available to backorder
Helical Gear 47 Ass'y
£2.69 £2.24

  20 Field 220-240V
Field 220-240V
MK634363-8
Available to backorder
Field 220-240V
£17.51 £14.59

  21 Hex. Nut M8
Hex. Nut M8
MK252194-9
Available to backorder
Hex. Nut M8
£0.48 £0.40

  21 Crank Complete
Crank Complete
MK161598-3
Available to backorder
Crank Complete
£7.08 £5.90

  22 Dc Motor
Dc Motor
MK629258-8
Available to backorder
Dc Motor
£10.38 £8.65

  23 Pin 6
Pin 6
MK268076-5
Available to backorder
Pin 6
£0.58 £0.48

  23 Ball Bearing 6301Ddw
Ball Bearing 6301Ddw
MK211132-0
Available to backorder
Ball Bearing 6301Ddw
£9.24 £7.70

  24 Rubber Ring 38
Rubber Ring 38
MK262085-6
Available to backorder
Rubber Ring 38
£0.74 £0.62

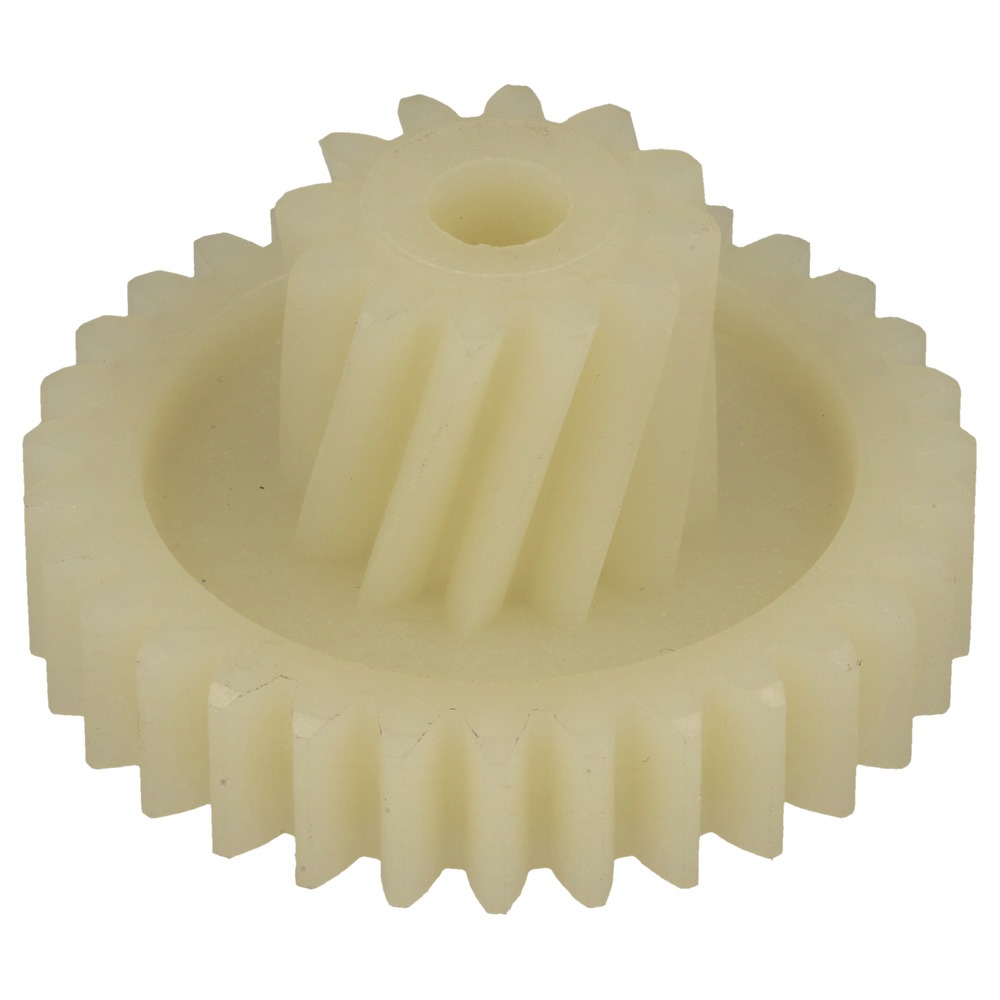

  25 Gear 12-31
Gear 12-31
MK226831-1
Available to backorder
Gear 12-31
£1.44 £1.20

  25 Flat Washer 20
Flat Washer 20
MK267299-2
Available to backorder
Flat Washer 20
£0.74 £0.62

  26 Retaining Ring R-42
Retaining Ring R-42
MK962211-4
Available to backorder
Retaining Ring R-42
£1.60 £1.33

  27 Fan 86 (C10)
Fan 86 (C10)
MK240161-6
Available to backorder
Fan 86 (C10)
£7.38 £6.15

  28 Tapping Screw 3x16
Tapping Screw 3x16
MK266429-2
Available to backorder
Tapping Screw 3x16
£0.48 £0.40

  28 Insulation Washer
Insulation Washer
MK681630-2
Available to backorder
Insulation Washer
£0.48 £0.40

  29 Ball Bearing 6200Ddw
Ball Bearing 6200Ddw
MK211087-9
Available to backorder
Ball Bearing 6200Ddw
£8.96 £7.47

  29 Um600D Name Plate
Um600D Name Plate
MK852Y86-8
Available to backorder
Um600D Name Plate
£0.48 £0.40

  30 Shear Blade Assembly Set <
Shear Blade Assembly Set <
MK195267-4
Available to backorder
Shear Blade Assembly Set <
£71.76 £59.80

  30 Oil Vessel Set (C10)
Oil Vessel Set (C10)
MK188369-3
Available to backorder
Oil Vessel Set (C10)
£2.76 £2.30

  30 Baffle Plate
Baffle Plate
MK456239-7
Available to backorder
Baffle Plate
£0.74 £0.62

  31 Under Cover Complete
Under Cover Complete
MK140451-6
Available to backorder
Under Cover Complete
£3.76 £3.13

  32 Tapping Screw 5x70
Tapping Screw 5x70
MK266038-7
Available to backorder
Tapping Screw 5x70
£1.16 £0.97

  34 Brush Holder Cover R
Brush Holder Cover R
MK456246-0
Available to backorder
Brush Holder Cover R
£2.32 £1.93

  35 Tapping Screw 4x14 (Refs 038 | 046 | 049)
Tapping Screw 4x14 (Refs 038 | 046 | 049)
MK266385-6
Available to backorder
Tapping Screw 4x14 (Refs 038 | 046 | 049)
£0.48 £0.40

  36 Carbon Brush Set Cb-224
Carbon Brush Set Cb-224
MK191T31-1
Available to backorder
Carbon Brush Set Cb-224
£5.46 £4.55

  37 Brush Holder
Brush Holder
MK643715-2
Available to backorder
Brush Holder
£2.02 £1.68

  43 Brush Holder Cover L
Brush Holder Cover L
MK456245-2
Available to backorder
Brush Holder Cover L
£1.32 £1.10

  50 Strain Relief
Strain Relief
MK687169-3
Available to backorder
Strain Relief
£0.48 £0.40

  53 Cord Guard 10
Cord Guard 10
MK682573-1
Available to backorder
Cord Guard 10
£0.74 £0.62

  70 Self Lock 16
Self Lock 16
MK259037-6
Available to backorder
Self Lock 16
£0.48 £0.40

  81 Stopper
Stopper
MK315931-3
Available to backorder
Stopper
£4.94 £4.12

  901 Nozzle Ass'y (A01)
Nozzle Ass'y (A01)
MK122609-9
Available to backorder
Nozzle Ass'y (A01)
£6.06 £5.05

  901 Blade Cover (A01)
Blade Cover (A01)
MK452055-5
Available to backorder
Blade Cover (A01)
£5.20 £4.33

  901 Guide Rail 1000 Set (F01)
Guide Rail 1000 Set (F01)
MK199140-0
Available to backorder
Guide Rail 1000 Set (F01)
£53.02 £44.18

  902 Guide Rail 1500 Set (F02)
Guide Rail 1500 Set (F02)
MK199141-8
Available to backorder
Guide Rail 1500 Set (F02)
£104.38 £86.98

  902 Grass Receiver 160 (A02)
Grass Receiver 160 (A02)
MK457426-1
Available to backorder
Grass Receiver 160 (A02)
£7.26 £6.05

  902 Straight Guide (A02)
Straight Guide (A02)
MK164834-6
Available to backorder
Straight Guide (A02)
£17.12 £14.27

  903 Guide Rail 1400 Set (F03)
Guide Rail 1400 Set (F03)
MK194368-5
Available to backorder
Guide Rail 1400 Set (F03)
£78.76 £65.63

  903 Dust Nozzle Ass'y (A03)
Dust Nozzle Ass'y (A03)
MK122615-4
Available to backorder
Dust Nozzle Ass'y (A03)
£9.17 £7.64

  903 Shear Blade Assembly 200 S Set (A03-1)
Shear Blade Assembly 200 S Set (A03-1)
MK198408-1
Available to backorder
Shear Blade Assembly 200 S Set (A03-1)
£38.62 £32.18

  904 Battery Cover (A04)
Battery Cover (A04)
MK412393-7
Available to backorder
Battery Cover (A04)
£0.58 £0.48

  904 Templet Guide 12 (A04)
Templet Guide 12 (A04)
MK344904-9
Available to backorder
Templet Guide 12 (A04)
£4.34 £3.62

  904 Chip Receiver Set (Alt.) (A04-1)
Chip Receiver Set (Alt.) (A04-1)
MK198401-5
Available to backorder
Chip Receiver Set (Alt.) (A04-1)
£13.42 £11.18

  905 Storage Case (C10)
Storage Case (C10)
MK452198-3
Available to backorder
Storage Case (C10)
£2.88 £2.40

  906 Sheet 10000 Set (F06)
Sheet 10000 Set (F06)
MK194416-0
Available to backorder
Sheet 10000 Set (F06)
£39.90 £33.25

  906 Battery Bl4040 Set (A06)
Battery Bl4040 Set (A06)
MK191B26-6
Available to backorder
Battery Bl4040 Set (A06)
£313.75 £261.46

  906 Battery Cover (A06)
Battery Cover (A06)
MK456128-6
Available to backorder
Battery Cover (A06)
£0.58 £0.48

  906 Battery Bl1021B Set < (A06-1)
Battery Bl1021B Set < (A06-1)
MK197396-9
Available to backorder
Battery Bl1021B Set < (A06-1)
£97.28 £81.07

  907 Rubber Sheet 10000 Set (F07)
Rubber Sheet 10000 Set (F07)
MK194417-8
Available to backorder
Rubber Sheet 10000 Set (F07)
£58.88 £49.07

  907 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.00 £1.67

  907 Connector Plastic Case (A07)
Connector Plastic Case (A07)
MK821552-6
Available to backorder
Connector Plastic Case (A07)
£74.82 £62.35

  908 Battery Bl1041B Set (A08)
Battery Bl1041B Set (A08)
MK197406-2
Available to backorder
Battery Bl1041B Set (A08)
£214.15 £178.46

  910 Inner Tray (A10)
Inner Tray (A10)
MK835E79-0
Available to backorder
Inner Tray (A10)
£10.54 £8.78

  910 Wheel Cover 180Ck Assembly (A10)
Wheel Cover 180Ck Assembly (A10)
MK122914-4
Available to backorder
Wheel Cover 180Ck Assembly (A10)
£27.02 £22.52

  913 Flat Washer 15 (C45)
Flat Washer 15 (C45)
MK267167-9
Available to backorder
Flat Washer 15 (C45)
£1.32 £1.10

  913 Bearing Retainer 50 (C40)
Bearing Retainer 50 (C40)
MK285741-1
Available to backorder
Bearing Retainer 50 (C40)
£0.86 £0.72

  913 Rubber Pin 4 (C10)
Rubber Pin 4 (C10)
MK263002-9
Available to backorder
Rubber Pin 4 (C10)
£0.48 £0.40

  913 Pan Head Screw M5x16 (C35)
Pan Head Screw M5x16 (C35)
MK265120-9
Available to backorder
Pan Head Screw M5x16 (C35)
£0.48 £0.40

  913 Brush A (C10)
Brush A (C10)
MK743129-6
Available to backorder
Brush A (C10)
£25.38 £21.15

  913 Cup Spring 20 (C20)
Cup Spring 20 (C20)
MK232163-6
Available to backorder
Cup Spring 20 (C20)
£2.18 £1.82

  913 Ball Bearing 6203Ddw (C50)
Ball Bearing 6203Ddw (C50)
MK211278-2
Available to backorder
Ball Bearing 6203Ddw (C50)
£9.54 £7.95

  913 Lock Washer (C25)
Lock Washer (C25)
MK267798-4
Available to backorder
Lock Washer (C25)
£3.62 £3.02

  913 Brush B (C20)
Brush B (C20)
MK743130-1
Available to backorder
Brush B (C20)
£24.02 £20.02

  919 Wheel Cover 125C Set (F19)
Wheel Cover 125C Set (F19)
MK1910Y0-7
Available to backorder
Wheel Cover 125C Set (F19)
£18.30 £15.25

  940 Pan Head Screw M5x10 (C50)
Pan Head Screw M5x10 (C50)
MK911208-0
Available to backorder
Pan Head Screw M5x10 (C50)
£0.48 £0.40

  940 Branch Catcher (C40)
Branch Catcher (C40)
MK345205-8
Available to backorder
Branch Catcher (C40)
£1.06 £0.88

  940 +Truss Head Screw M5x20 (C30)
+Truss Head Screw M5x20 (C30)
MK265181-9
Available to backorder
+Truss Head Screw M5x20 (C30)
£0.48 £0.40


Description

Model No. UM600D

Cordless Grass Shear

Power Tool Parts Diagrams

Reviews

Add a review
Write Your Own Review
You're reviewing:Makita UM600D - Cordless Grass Shear - Power Tool Diagram

Compatibility

Ask a Question

Customer Questions
No Questions
Please, mind that only logged in users can submit questions

Recommended for you

Recently viewed products
