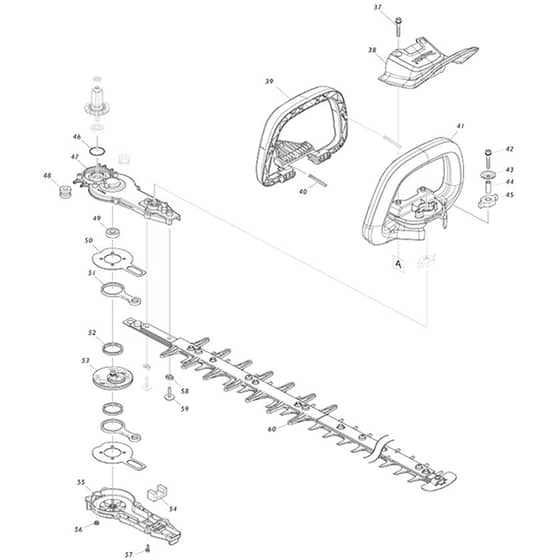

Makita UH005G - 750mm Cordless Hedge Trimmer - Power Tool 02 Diagram

Makita UH005G - 750mm Cordless Hedge Trimmer - Power Tool 02 Diagram
Makita UH005G - 750mm Cordless Hedge Trimmer - Power Tool 02 Diagram

Description

Model No. UH005G

750mm Cordless Hedge Trimmer

Power Tool 02 Parts Diagrams

Ref. Img. Part No. Details
  37 + Pan Head Screw M5x25
+ Pan Head Screw M5x25
MK265182-7
Available to backorder
+ Pan Head Screw M5x25
£0.58 £0.48

  38 Protector
Protector
MK458399-1
Available to backorder
Protector
£4.92 £4.10

  39 Switch Lever F
Switch Lever F
MK458402-8
Available to backorder
Switch Lever F
£7.10 £5.92

  40 Compression Spring 5
Compression Spring 5
MK233222-9
Available to backorder
Compression Spring 5
£2.88 £2.40

  41 Front Grip E
Front Grip E
MK413791-8
Available to backorder
Front Grip E
£6.56 £5.47

  42 H.S.H.Bolt M5x35 With Wr
H.S.H.Bolt M5x35 With Wr
MK251476-6
Available to backorder
H.S.H.Bolt M5x35 With Wr
£7.38 £6.15

  42 H.S.H.Bolt M5x35 With Wrm (Alt.)
H.S.H.Bolt M5x35 With Wrm (Alt.)
MK265D13-4
Available to backorder
H.S.H.Bolt M5x35 With Wrm (Alt.)
£0.70 £0.58

  43 Dish Washer 5
Dish Washer 5
MK253416-0
Available to backorder
Dish Washer 5
£1.64 £1.37

  44 Sleeve 6
Sleeve 6
MK257678-2
Available to backorder
Sleeve 6
£1.92 £1.60

  45 Rubber Sleeve 8
Rubber Sleeve 8
MK422260-8
Available to backorder
Rubber Sleeve 8
£2.46 £2.05

  46 O Ring 22 (Alt.)
O Ring 22 (Alt.)
MK213961-7
Available to backorder
O Ring 22 (Alt.)
£0.48 £0.40

  47 Rubber Pin 4 (C10)
Rubber Pin 4 (C10)
MK263002-9
Available to backorder
Rubber Pin 4 (C10)
£0.48 £0.40

  47 Gear Housing Complete
Gear Housing Complete
MK141C41-6
Available to backorder
Gear Housing Complete
£27.30 £22.75

  47 Gear Housing Complete (Alt.)
Gear Housing Complete (Alt.)
MK141J44-2
Available to backorder
Gear Housing Complete (Alt.)
£39.32 £32.77

  47 Damper (C20)
Damper (C20)
MK424344-8
Available to backorder
Damper (C20)
£0.74 £0.62

  48 Rubber Sleeve 8
Rubber Sleeve 8
MK422725-0
Available to backorder
Rubber Sleeve 8
£0.48 £0.40

  49 Ball Bearing 608Zz
Ball Bearing 608Zz
MK211032-4
Available to backorder
Ball Bearing 608Zz
£8.38 £6.98

  50 Friction Plate
Friction Plate
MK347361-0
Available to backorder
Friction Plate
£0.82 £0.68

  51 Connecting Rod
Connecting Rod
MK347662-6
Available to backorder
Connecting Rod
£5.60 £4.67

  52 Needle Cage 315
Needle Cage 315
MK212229-8
Available to backorder
Needle Cage 315
£5.60 £4.67

  53 Gear Complete
Gear Complete
MK141C40-8
Available to backorder
Gear Complete
£20.74 £17.28

  54 Seal
Seal
MK443159-4
Available to backorder
Seal
£6.64 £5.53

  55 Gear Housing Cover Complete
Gear Housing Cover Complete
MK141C46-6
Available to backorder
Gear Housing Cover Complete
£24.58 £20.48

  55 Gear Housing Cover Complete
Gear Housing Cover Complete
MK141H42-4
Available to backorder
Gear Housing Cover Complete
£27.02 £22.52

  56 H.S.Button Head Bolt M6x4
H.S.Button Head Bolt M6x4
MK266559-9
Available to backorder
H.S.Button Head Bolt M6x4
£2.88 £2.40

  57 Hex. Socket Head Bolt M4x16
Hex. Socket Head Bolt M4x16
MK922128-3
Available to backorder
Hex. Socket Head Bolt M4x16
£0.74 £0.62

  58 Sleeve 5
Sleeve 5
MK257439-0
Available to backorder
Sleeve 5
£0.96 £0.80

  59 H.S.H.Bolt M5x25 With Wr
H.S.H.Bolt M5x25 With Wr
MK265A89-3
Available to backorder
H.S.H.Bolt M5x25 With Wr
£0.54 £0.45

  60 Pan Head Screw M5x10 (C70)
Pan Head Screw M5x10 (C70)
MK911208-0
Available to backorder
Pan Head Screw M5x10 (C70)
£0.48 £0.40

  60 Shear Blade 750 Set
Shear Blade 750 Set
MK191R54-7
Available to backorder
Shear Blade 750 Set
£170.64 £142.20

  60 Guard E (C20)
Guard E (C20)
MK412908-0
Available to backorder
Guard E (C20)
£3.54 £2.95

  60 Grease Vessel Set (C10)
Grease Vessel Set (C10)
MK199450-5
Available to backorder
Grease Vessel Set (C10)
£14.80 £12.33

  60 Collared Hex. Lock Nut M5-8 (C50)
Collared Hex. Lock Nut M5-8 (C50)
MK252311-1
Available to backorder
Collared Hex. Lock Nut M5-8 (C50)
£1.10 £0.92

  60 +Truss Head Screw M5x20 (C90)
+Truss Head Screw M5x20 (C90)
MK265181-9
Available to backorder
+Truss Head Screw M5x20 (C90)
£0.48 £0.40

  60 Branch Catcher (C60)
Branch Catcher (C60)
MK345205-8
Available to backorder
Branch Catcher (C60)
£1.06 £0.88

  60 Binding Head Screw M5x12 (C40)
Binding Head Screw M5x12 (C40)
MK915211-3
Available to backorder
Binding Head Screw M5x12 (C40)
£0.48 £0.40

  901 Blade Cover 750 (A01)
Blade Cover 750 (A01)
MK412912-9
Available to backorder
Blade Cover 750 (A01)
£9.68 £8.07

  905 Battery Bl4025 Set (A05B)
Battery Bl4025 Set (A05B)
MK191B36-3
Available to backorder
Battery Bl4025 Set (A05B)
£261.56 £217.97

  906 Battery Cover (A06B)
Battery Cover (A06B)
MK412393-7
Available to backorder
Battery Cover (A06B)
£0.58 £0.48


Description

Model No. UH005G

750mm Cordless Hedge Trimmer

Power Tool 02 Parts Diagrams
