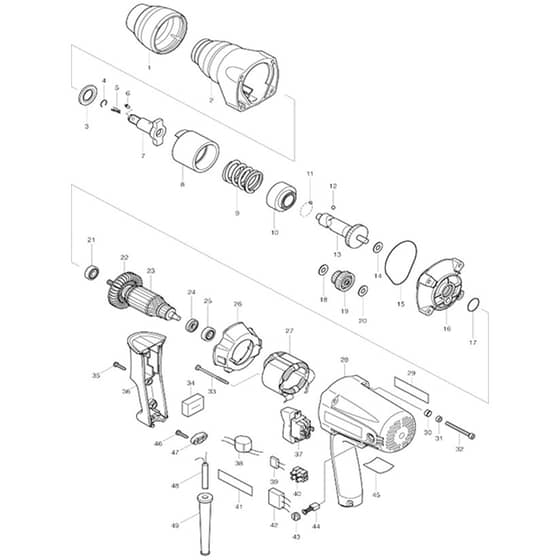

Makita TW0350 - Impact Wrench - Power Tool Diagram

Makita TW0350 - Impact Wrench - Power Tool Diagram
Makita TW0350 - Impact Wrench - Power Tool Diagram

Description

Model No. TW0350

Impact Wrench

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Bumper
Bumper
MK421837-6
Available to backorder
Bumper
£1.69 £1.41

  2 Sleeve 18 (C20)
Sleeve 18 (C20)
MK321119-5
Available to backorder
Sleeve 18 (C20)
£10.03 £8.36

  2 Hammer Case Complete
Hammer Case Complete
MK153623-4
Available to backorder
Hammer Case Complete
£44.89 £37.41

  2 Oil Seal 18 (C10)
Oil Seal 18 (C10)
MK213257-6
Available to backorder
Oil Seal 18 (C10)
£2.54 £2.12

  3 Flat Washer 19
Flat Washer 19
MK267268-3
Available to backorder
Flat Washer 19
£0.86 £0.72

  4 Ring Spring 10
Ring Spring 10
MK231907-1
In stock
Ring Spring 10
£0.48 £0.40

  7 Anvil <
Anvil <
MK326983-9
Available to backorder
Anvil <
£71.06 £59.22

  8 Hammer
Hammer
MK324336-6
Available to backorder
Hammer
£27.95 £23.29

  9 Compression Spring 28
Compression Spring 28
MK233383-5
Available to backorder
Compression Spring 28
£3.40 £2.83

  10 Spring Holder
Spring Holder
MK313115-7
Available to backorder
Spring Holder
£7.78 £6.48

  11 Steel Ball 4
Steel Ball 4
MK216008-6
Available to backorder
Steel Ball 4
£0.48 £0.40

  12 Steel Ball 6.4
Steel Ball 6.4
MK216007-8
Available to backorder
Steel Ball 6.4
£0.48 £0.40

  13 Spindle
Spindle
MK324338-2
Available to backorder
Spindle
£30.37 £25.31

  14 Flat Washer 8 (Refs 018 | 020)
Flat Washer 8 (Refs 018 | 020)
MK253139-0
Available to backorder
Flat Washer 8 (Refs 018 | 020)
£0.48 £0.40

  15 Seal Ring
Seal Ring
MK421838-4
Available to backorder
Seal Ring
£0.72 £0.60

  16 Hammer Case Cover Complete
Hammer Case Cover Complete
MK153624-2
Available to backorder
Hammer Case Cover Complete
£19.20 £16.00

  17 O Ring 22 (Alt.)
O Ring 22 (Alt.)
MK213373-4
Available to backorder
O Ring 22 (Alt.)
£1.32 £1.10

  19 Spur Gear 19-41 Complete
Spur Gear 19-41 Complete
MK153626-8
Available to backorder
Spur Gear 19-41 Complete
£18.35 £15.29

  21 Ball Bearing 608Llu
Ball Bearing 608Llu
MK210024-0
Available to backorder
Ball Bearing 608Llu
£3.04 £2.53

  22 Fan 60
Fan 60
MK241884-9
Available to backorder
Fan 60
£3.34 £2.78

  23 Armature Ass'y 220-240V (INC. 21 22 24 25)
Armature Ass'y 220-240V (INC. 21 22 24 25)
MK515263-0
Available to backorder
Armature Ass'y 220-240V (INC. 21 22 24 25)
£61.57 £51.31

  24 Insulation Washer
Insulation Washer
MK681614-0
Available to backorder
Insulation Washer
£0.58 £0.48

  25 Ball Bearing 627Llb
Ball Bearing 627Llb
MK210025-8
Available to backorder
Ball Bearing 627Llb
£2.46 £2.05

  26 Baffle Plate
Baffle Plate
MK418180-2
Available to backorder
Baffle Plate
£1.14 £0.95

  27 Brush Holder 6x9 (Alt.) (C11)
Brush Holder 6x9 (Alt.) (C11)
MK643858-0
Available to backorder
Brush Holder 6x9 (Alt.) (C11)
£1.44 £1.20

  27 Connector P-1.25 (C20)
Connector P-1.25 (C20)
MK654501-6
Available to backorder
Connector P-1.25 (C20)
£0.48 £0.40

  27 Brush Holder 6x9 (C10)
Brush Holder 6x9 (C10)
MK643455-2
Available to backorder
Brush Holder 6x9 (C10)
£1.60 £1.33

  27 Ring Terminal (C10)
Ring Terminal (C10)
MK654100-4
Available to backorder
Ring Terminal (C10)
£0.58 £0.48

  27 Field Ass'y 220-240V
Field Ass'y 220-240V
MK528179-0
Available to backorder
Field Ass'y 220-240V
£34.00 £28.33

  28 Motor Housing (Alt.)
Motor Housing (Alt.)
MK153625-0
Available to backorder
Motor Housing (Alt.)
£47.17 £39.31

  29 Makita Mark
Makita Mark
MK819064-1
Available to backorder
Makita Mark
£1.74 £1.45

  30 Cup Washer 5
Cup Washer 5
MK253929-1
Available to backorder
Cup Washer 5
£0.58 £0.48

  31 Urethane Ring 5
Urethane Ring 5
MK262001-8
Available to backorder
Urethane Ring 5
£1.74 £1.45

  32 Hex. Socket Head Bolt M5x50
Hex. Socket Head Bolt M5x50
MK266331-9
Available to backorder
Hex. Socket Head Bolt M5x50
£0.72 £0.60

  33 Tapping Screw 4x50
Tapping Screw 4x50
MK266091-3
Available to backorder
Tapping Screw 4x50
£0.58 £0.48

  34 Sponge Sheet
Sponge Sheet
MK685700-9
Available to backorder
Sponge Sheet
£0.48 £0.40

  35 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  36 Handle Cover
Handle Cover
MK418179-7
Available to backorder
Handle Cover
£4.24 £3.53

  37 Switch Sl220Sd-19
Switch Sl220Sd-19
MK651572-4
Available to backorder
Switch Sl220Sd-19
£23.68 £19.73

  38 Line Coil (Alt.)
Line Coil (Alt.)
MK646358-9
Available to backorder
Line Coil (Alt.)
£2.18 £1.82

  38 Line Coil
Line Coil
MK646325-4
Available to backorder
Line Coil
£12.58 £10.48

  39 Resistor
Resistor
MK646755-9
Available to backorder
Resistor
£1.60 £1.33

  40 Terminal Block 2P
Terminal Block 2P
MK654531-7
Available to backorder
Terminal Block 2P
£2.02 £1.68

  40 Terminal Block (Alt.)
Terminal Block (Alt.)
MK654741-6
Available to backorder
Terminal Block (Alt.)
£1.52 £1.27

  42 Noise Suppressor
Noise Suppressor
MK645253-0
Available to backorder
Noise Suppressor
£4.62 £3.85

  43 Brush Holder Cap 5-8
Brush Holder Cap 5-8
MK643550-8
Available to backorder
Brush Holder Cap 5-8
£0.58 £0.48

  44 Carbon Brush Set Cb-411 (Alt.)
Carbon Brush Set Cb-411 (Alt.)
MK195010-1
Available to backorder
Carbon Brush Set Cb-411 (Alt.)
£3.16 £2.63

  45 Name Plate Tw0350
Name Plate Tw0350
MK850644-4
Available to backorder
Name Plate Tw0350
£0.56 £0.47

  47 Strain Relief
Strain Relief
MK687052-4
Available to backorder
Strain Relief
£0.74 £0.62

  49 Cord Guard 10
Cord Guard 10
MK682566-8
Available to backorder
Cord Guard 10
£1.16 £0.97

  901 Plastic Carrying Case (A01A)
Plastic Carrying Case (A01A)
MK824702-2
Available to backorder
Plastic Carrying Case (A01A)
£52.97 £44.14

  901 Slide Latch Set (C10)
Slide Latch Set (C10)
MK186347-7
Available to backorder
Slide Latch Set (C10)
£1.64 £1.37

  902 Pin 3Pc Set 1/2
Pin 3Pc Set 1/2
MKB-54617
Available to backorder
Pin 3Pc Set 1/2" Sq 20-32mm (Alt.) (C21)
£1.64 £1.37

  902 O-Ring 25 (C10)
O-Ring 25 (C10)
MK213399-6
Available to backorder
O-Ring 25 (C10)
£1.32 £1.10

  902 Socket 24-45 Ass'y (A02)
Socket 24-45 Ass'y (A02)
MK134841-3
Available to backorder
Socket 24-45 Ass'y (A02)
£8.21 £6.84

  903 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.00 £1.67

  903 Connector Plastic Case (A03B)
Connector Plastic Case (A03B)
MK821550-0
Available to backorder
Connector Plastic Case (A03B)
£54.34 £45.28

  906 Inner Tray (A06B)
Inner Tray (A06B)
MK837870-2
Available to backorder
Inner Tray (A06B)
£10.91 £9.09

  928 Drill Bit Remover Set (F28)
Drill Bit Remover Set (F28)
MK195870-1
Available to backorder
Drill Bit Remover Set (F28)
£188.75 £157.29


Description

Model No. TW0350

Impact Wrench

Power Tool Parts Diagrams
