Description

Model No. TW0250

Impact Wrench

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Bumper
Bumper
MK421839-2
Available to backorder
Bumper
£1.99 £1.66

  2 Hammer Case Complete
Hammer Case Complete
MK153581-4
Available to backorder
Hammer Case Complete
£30.37 £25.31

  2 Sleeve 18 (C20)
Sleeve 18 (C20)
MK321119-5
Available to backorder
Sleeve 18 (C20)
£10.03 £8.36

  2 Oil Seal 18 (C10)
Oil Seal 18 (C10)
MK213257-6
Available to backorder
Oil Seal 18 (C10)
£2.54 £2.12

  3 Flat Washer 19
Flat Washer 19
MK267268-3
Available to backorder
Flat Washer 19
£0.86 £0.72

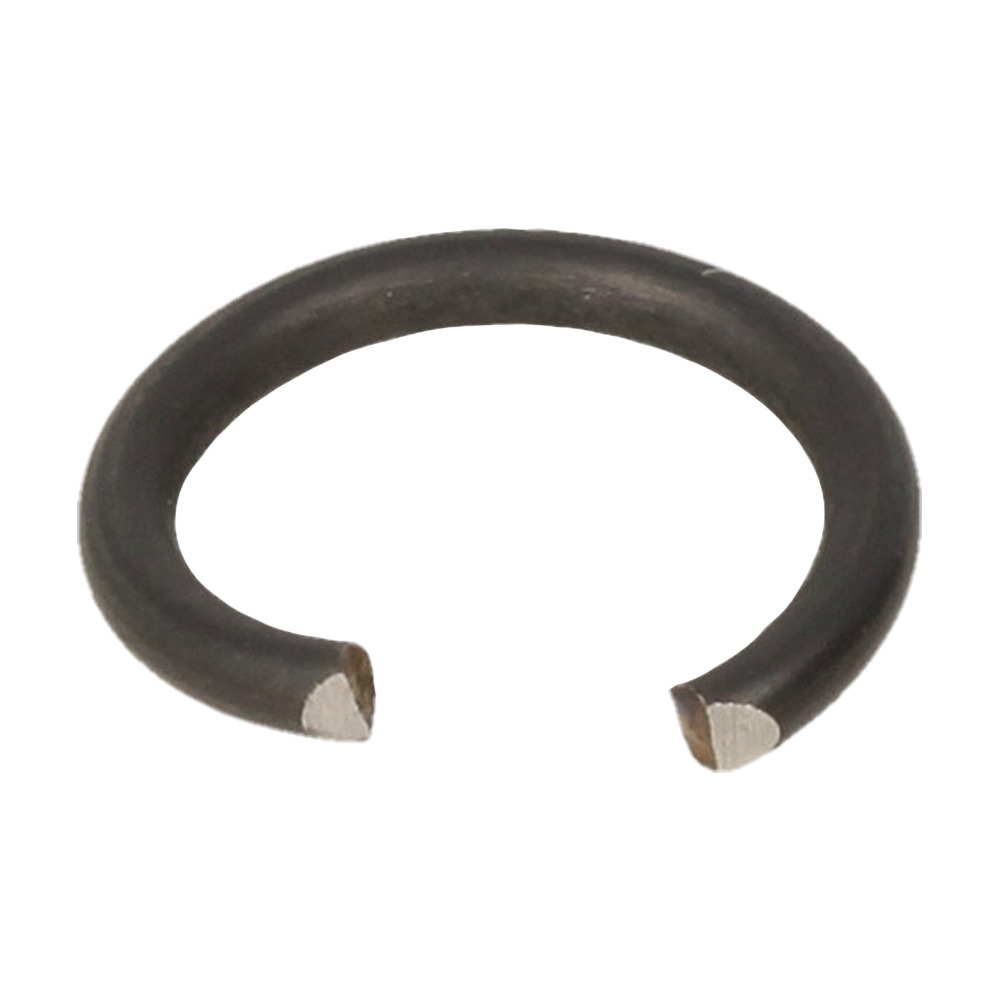

  4 Ring Spring 10
Ring Spring 10
MK231907-1
In stock
Ring Spring 10
£0.48 £0.40

  7 Anvil
Anvil
MK324344-7
Available to backorder
Anvil
£27.95 £23.29

  8 Hammer
Hammer
MK324341-3
Available to backorder
Hammer
£23.15 £19.29

  9 Steel Ball 3.5
Steel Ball 3.5
MK216001-0
Available to backorder
Steel Ball 3.5
£0.48 £0.40

  10 Flat Washer 32
Flat Washer 32
MK267269-1
Available to backorder
Flat Washer 32
£0.85 £0.71

  11 Compression Spring 30
Compression Spring 30
MK233377-0
Available to backorder
Compression Spring 30
£2.42 £2.02

  12 Cup Washer 19
Cup Washer 19
MK267777-2
Available to backorder
Cup Washer 19
£1.14 £0.95

  13 Steel Ball 6.4
Steel Ball 6.4
MK216007-8
Available to backorder
Steel Ball 6.4
£0.48 £0.40

  14 Spur Gear 32
Spur Gear 32
MK227092-6
Available to backorder
Spur Gear 32
£5.09 £4.24

  15 Pin 6
Pin 6
MK256002-6
Available to backorder
Pin 6
£1.02 £0.85

  16 Tapping Screw Bind Ct 4x12
Tapping Screw Bind Ct 4x12
MK266026-4
Available to backorder
Tapping Screw Bind Ct 4x12
£0.48 £0.40

  17 Spindle
Spindle
MK324339-0
Available to backorder
Spindle
£21.46 £17.88

  18 Flat Washer 18
Flat Washer 18
MK253794-8
Available to backorder
Flat Washer 18
£0.74 £0.62

  19 Bearing Retainer 44
Bearing Retainer 44
MK285709-7
Available to backorder
Bearing Retainer 44
£1.28 £1.07

  20 Internal Gear 71
Internal Gear 71
MK227093-4
Available to backorder
Internal Gear 71
£6.37 £5.31

  21 O Ring 58 (Alt.)
O Ring 58 (Alt.)
MK213670-8
Available to backorder
O Ring 58 (Alt.)
£1.16 £0.97

  22 Internal Gear Cover Complete
Internal Gear Cover Complete
MK153583-0
Available to backorder
Internal Gear Cover Complete
£8.20 £6.83

  23 O Ring 22 (Alt.)
O Ring 22 (Alt.)
MK213373-4
Available to backorder
O Ring 22 (Alt.)
£1.32 £1.10

  24 Ball Bearing 608Ddw
Ball Bearing 608Ddw
MK210005-4
Available to backorder
Ball Bearing 608Ddw
£7.80 £6.50

  25 Fan 52
Fan 52
MK241881-5
Available to backorder
Fan 52
£8.08 £6.73

  26 Armature Ass'y 100V (INC. 24 25 27 28)
Armature Ass'y 100V (INC. 24 25 27 28)
MK517445-0
Available to backorder
Armature Ass'y 100V (INC. 24 25 27 28)
£61.57 £51.31

  27 Insulation Washer
Insulation Washer
MK681652-2
Available to backorder
Insulation Washer
£0.58 £0.48

  28 Ball Bearing 607Llb
Ball Bearing 607Llb
MK211021-9
Available to backorder
Ball Bearing 607Llb
£7.80 £6.50

  29 Baffle Plate
Baffle Plate
MK418187-8
Available to backorder
Baffle Plate
£0.72 £0.60

  30 Field Ass'y 115V
Field Ass'y 115V
MK593681-2
Available to backorder
Field Ass'y 115V
£36.72 £30.60

  30 Connector P-1.25 (C20)
Connector P-1.25 (C20)
MK654501-6
Available to backorder
Connector P-1.25 (C20)
£0.48 £0.40

  30 Ring Terminal (C10)
Ring Terminal (C10)
MK654100-4
Available to backorder
Ring Terminal (C10)
£0.58 £0.48

  31 Brush Holder 6x9 (C10)
Brush Holder 6x9 (C10)
MK643455-2
Available to backorder
Brush Holder 6x9 (C10)
£1.60 £1.33

  31 Motor Housing Complete
Motor Housing Complete
MK140021-1
Available to backorder
Motor Housing Complete
£35.17 £29.31

  32 Tw0250 Name Plate
Tw0250 Name Plate
MK866479-3
Available to backorder
Tw0250 Name Plate
£0.85 £0.71

  33 Cup Washer 5
Cup Washer 5
MK253929-1
Available to backorder
Cup Washer 5
£0.58 £0.48

  34 Urethane Ring 5
Urethane Ring 5
MK262001-8
Available to backorder
Urethane Ring 5
£1.74 £1.45

  35 Hex. Socket Head Bolt M5x50
Hex. Socket Head Bolt M5x50
MK266331-9
Available to backorder
Hex. Socket Head Bolt M5x50
£0.72 £0.60

  37 Tapping Screw 4x50
Tapping Screw 4x50
MK266091-3
Available to backorder
Tapping Screw 4x50
£0.58 £0.48

  38 Insulation Cover
Insulation Cover
MK417237-6
Available to backorder
Insulation Cover
£0.86 £0.72

  39 F/L Change Lever
F/L Change Lever
MK418186-0
Available to backorder
F/L Change Lever
£1.99 £1.66

  40 Switch C3Ma-Db
Switch C3Ma-Db
MK650523-4
Available to backorder
Switch C3Ma-Db
£33.60 £28.00

  42 Brush Holder Cap 5-8
Brush Holder Cap 5-8
MK643550-8
Available to backorder
Brush Holder Cap 5-8
£0.58 £0.48

  43 Carbon Brush Set Cb-411 (Alt.)
Carbon Brush Set Cb-411 (Alt.)
MK195010-1
Available to backorder
Carbon Brush Set Cb-411 (Alt.)
£3.16 £2.63

  44 Sponge
Sponge
MK685722-9
Available to backorder
Sponge
£0.58 £0.48

  47 Tapping Screw 4x18
Tapping Screw 4x18
MK265995-6
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  48 Handle Cover
Handle Cover
MK418189-4
Available to backorder
Handle Cover
£5.23 £4.36

  50 Strain Relief
Strain Relief
MK687052-4
Available to backorder
Strain Relief
£0.74 £0.62

  51 Power Supply Cord 1.0-2-2.5
Power Supply Cord 1.0-2-2.5
MK665918-8
Available to backorder
Power Supply Cord 1.0-2-2.5
£11.14 £9.28

  52 Cord Guard 10
Cord Guard 10
MK682566-8
Available to backorder
Cord Guard 10
£1.16 £0.97

  901 O-Ring 25 (C10)
O-Ring 25 (C10)
MK213399-6
Available to backorder
O-Ring 25 (C10)
£1.32 £1.10

  901 Pin 3Pc Set 1/2
Pin 3Pc Set 1/2
MKB-54617
Available to backorder
Pin 3Pc Set 1/2" Sq 20-32mm (Alt.) (C21)
£1.64 £1.37

  901 Socket 24-45 Ass'y (A01)
Socket 24-45 Ass'y (A01)
MK134841-3
Available to backorder
Socket 24-45 Ass'y (A01)
£8.21 £6.84

  902 Slide Latch Set (C10)
Slide Latch Set (C10)
MK186347-7
Available to backorder
Slide Latch Set (C10)
£1.64 £1.37

  902 Plastic Carrying Case (A02)
Plastic Carrying Case (A02)
MK824703-0
Available to backorder
Plastic Carrying Case (A02)
£22.82 £19.02

  902 Non-Insulated Terminal1.25-2Af (E02)
Non-Insulated Terminal1.25-2Af (E02)
MK654091-9
Available to backorder
Non-Insulated Terminal1.25-2Af (E02)
£0.58 £0.48

  903 Hook (A03)
Hook (A03)
MK324284-9
Available to backorder
Hook (A03)
£3.40 £2.83

  932 Drill Bit Remover Set (F32)
Drill Bit Remover Set (F32)
MK195870-1
Available to backorder
Drill Bit Remover Set (F32)
£188.75 £157.29
