Description

Model No. TD091D

Cordless Impact Driver

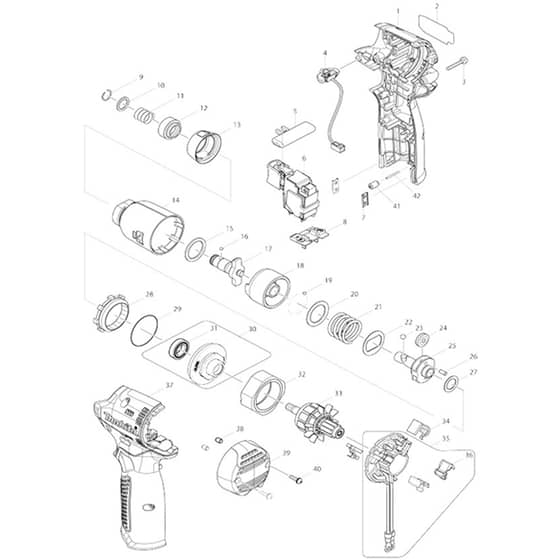

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Housing Set (INC. 37)
Housing Set (INC. 37)
MK187572-3
Available to backorder
Housing Set (INC. 37)
£9.19 £7.66

  2 Td091D Name Plate
Td091D Name Plate
MK814G43-6
Available to backorder
Td091D Name Plate
£0.48 £0.40

  3 Pan Head Screw M3x20
Pan Head Screw M3x20
MK265095-2
Available to backorder
Pan Head Screw M3x20
£0.54 £0.45

  4 Led Circuit
Led Circuit
MK620189-4
Available to backorder
Led Circuit
£7.06 £5.88

  5 F/R Change Lever
F/R Change Lever
MK419041-9
Available to backorder
F/R Change Lever
£0.86 £0.72

  6 Switch Tg573Msb-1
Switch Tg573Msb-1
MK650700-8
Available to backorder
Switch Tg573Msb-1
£48.29 £40.24

  7 Set Plate
Set Plate
MK345998-7
Available to backorder
Set Plate
£0.48 £0.40

  8 Terminal
Terminal
MK643830-2
Available to backorder
Terminal
£1.44 £1.20

  9 Ring Spring 10
Ring Spring 10
MK231965-7
Available to backorder
Ring Spring 10
£0.58 £0.48

  10 Flat Washer 11
Flat Washer 11
MK267143-3
Available to backorder
Flat Washer 11
£0.74 £0.62

  11 Compression Spring 13
Compression Spring 13
MK233005-7
Available to backorder
Compression Spring 13
£0.48 £0.40

  12 Sleeve
Sleeve
MK162352-8
Available to backorder
Sleeve
£4.68 £3.90

  13 Bumper
Bumper
MK424550-5
Available to backorder
Bumper
£1.57 £1.31

  14 O Ring 12.5 (Alt.) (C10)
O Ring 12.5 (Alt.) (C10)
MK213166-9
Available to backorder
O Ring 12.5 (Alt.) (C10)
£0.48 £0.40

  14 Hammer Case Complete
Hammer Case Complete
MK141892-9
Available to backorder
Hammer Case Complete
£11.00 £9.17

  15 Nylon Washer 20
Nylon Washer 20
MK261140-1
Available to backorder
Nylon Washer 20
£0.56 £0.47

  16 Steel Ball 3
Steel Ball 3
MK216019-1
Available to backorder
Steel Ball 3
£0.47 £0.39

  17 Anvil M <
Anvil M <
MK326630-2
Available to backorder
Anvil M <
£8.92 £7.43

  18 Hammer
Hammer
MK324894-2
Available to backorder
Hammer
£7.84 £6.53

  20 Flat Washer 20
Flat Washer 20
MK267380-9
Available to backorder
Flat Washer 20
£0.56 £0.47

  21 Compression Spring 21
Compression Spring 21
MK234217-5
Available to backorder
Compression Spring 21
£1.00 £0.83

  22 Washer 21
Washer 21
MK267813-4
Available to backorder
Washer 21
£0.56 £0.47

  23 Steel Ball 4.8
Steel Ball 4.8
MK216002-8
Available to backorder
Steel Ball 4.8
£0.48 £0.40

  24 Spur Gear 17
Spur Gear 17
MK227213-0
Available to backorder
Spur Gear 17
£0.72 £0.60

  24 Spur Gear 17 <
Spur Gear 17 <
MK221437-0
Available to backorder
Spur Gear 17 <
£5.09 £4.24

  25 Spindle
Spindle
MK324897-6
Available to backorder
Spindle
£5.80 £4.83

  26 Pin 3.5
Pin 3.5
MK268217-3
Available to backorder
Pin 3.5
£0.48 £0.40

  27 Flat Washer 12
Flat Washer 12
MK253052-2
Available to backorder
Flat Washer 12
£0.58 £0.48

  28 Internal Gear 43
Internal Gear 43
MK227316-0
Available to backorder
Internal Gear 43
£4.09 £3.41

  29 O Ring 33 (Alt.)
O Ring 33 (Alt.)
MK213479-8
Available to backorder
O Ring 33 (Alt.)
£0.74 £0.62

  30 Bearing Box Complete (INC. 31)
Bearing Box Complete (INC. 31)
MK141893-7
Available to backorder
Bearing Box Complete (INC. 31)
£6.49 £5.41

  31 Ball Bearing 6801Llb
Ball Bearing 6801Llb
MK210112-3
Available to backorder
Ball Bearing 6801Llb
£1.99 £1.66

  32 Yoke Unit (Alt.)
Yoke Unit (Alt.)
MK632U16-9
Available to backorder
Yoke Unit (Alt.)
£15.98 £13.32

  32 Yoke Unit
Yoke Unit
MK638396-5
Available to backorder
Yoke Unit
£15.46 £12.88

  33 Armature
Armature
MK619320-7
Available to backorder
Armature
£23.44 £19.53

  34 Carbon Brush Cb-5 x
Carbon Brush Cb-5 x
MK198887-3
Available to backorder
Carbon Brush Cb-5 x
£5.48 £4.57

  35 Brush Holder Complete x
Brush Holder Complete x
MK632N19-1
Available to backorder
Brush Holder Complete x
£4.10 £3.42

  35 Line Filter (C20)
Line Filter (C20)
MK688164-6
Available to backorder
Line Filter (C20)
£0.74 £0.62

  35 Terminal Vr1.25-3.5Lb (Alt.) (C11)
Terminal Vr1.25-3.5Lb (Alt.) (C11)
MK654409-4
Available to backorder
Terminal Vr1.25-3.5Lb (Alt.) (C11)
£0.48 £0.40

  35 Brush Holder Complete (INC. 36 *)
Brush Holder Complete (INC. 36 *)
MK632A71-1
Available to backorder
Brush Holder Complete (INC. 36 *)
£6.94 £5.78

  35 Insulated Term. Ft1.25-M3 (C10)
Insulated Term. Ft1.25-M3 (C10)
MK654037-5
Available to backorder
Insulated Term. Ft1.25-M3 (C10)
£0.58 £0.48

  36 Spacer
Spacer
MK689181-9
Available to backorder
Spacer
£0.58 £0.48

  38 Rubber Pin 4
Rubber Pin 4
MK263032-0
Available to backorder
Rubber Pin 4
£0.48 £0.40

  39 Rear Cover <
Rear Cover <
MK455357-8
Available to backorder
Rear Cover <
£1.64 £1.37

  40 + Pan Head Screw M3x12
+ Pan Head Screw M3x12
MK266816-5
Available to backorder
+ Pan Head Screw M3x12
£0.48 £0.40

  41 Rubber Pin 6
Rubber Pin 6
MK263038-8
Available to backorder
Rubber Pin 6
£0.72 £0.60

  42 Pin 1.5
Pin 1.5
MK268284-8
Available to backorder
Pin 1.5
£0.48 £0.40

  902 Battery Bl1013 Set (A02A)
Battery Bl1013 Set (A02A)
MK194550-6
Available to backorder
Battery Bl1013 Set (A02A)
£105.00 £87.50

  902 Battery Bl1013 Set (Alt.) (A02-1A)
Battery Bl1013 Set (Alt.) (A02-1A)
MK196066-7
Available to backorder
Battery Bl1013 Set (Alt.) (A02-1A)
£104.64 £87.20

  903 Latch (C10)
Latch (C10)
MK417724-5
Available to backorder
Latch (C10)
£0.68 £0.57

  903 Plastic Case Complete (A03A)
Plastic Case Complete (A03A)
MK141740-2
Available to backorder
Plastic Case Complete (A03A)
£10.08 £8.40


Description

Model No. TD091D

Cordless Impact Driver

Power Tool Parts Diagrams
