Description

Model No. PT001G

Cordless Pin Nailer

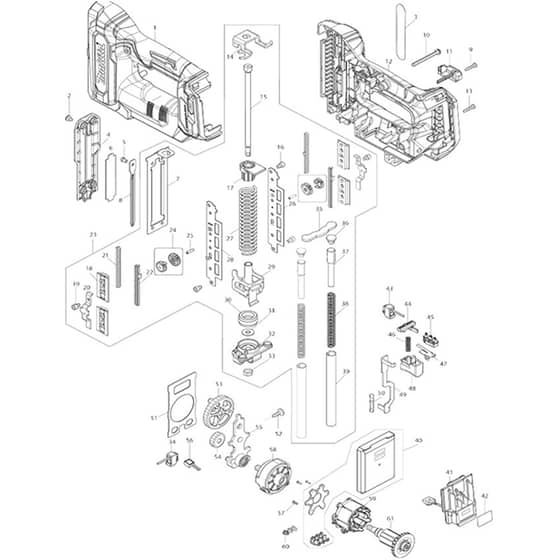

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Housing Set (INC. 12 *)
Housing Set (INC. 12 *)
MK183V33-3
Available to backorder
Housing Set (INC. 12 *)
£51.60 £43.00

  1 xgt Logo Label (C40)
xgt Logo Label (C40)
MK8007R2-2
Available to backorder
xgt Logo Label (C40)
£0.48 £0.40

  1 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.47 £0.39

  1 Hex. Lock Nut M4-7 (C20)
Hex. Lock Nut M4-7 (C20)
MK252126-6
Available to backorder
Hex. Lock Nut M4-7 (C20)
£0.86 £0.72

  1 Housing Set (Alt.) (INC. 12)
Housing Set (Alt.) (INC. 12)
MK183X27-0
Available to backorder
Housing Set (Alt.) (INC. 12)
£51.06 £42.55

  1 Hex. Nut M4 (C30)
Hex. Nut M4 (C30)
MK931102-0
Available to backorder
Hex. Nut M4 (C30)
£0.58 £0.48

  2 Binding Head Screw M4x6
Binding Head Screw M4x6
MK915101-0
Available to backorder
Binding Head Screw M4x6
£0.48 £0.40

  4 Front Cover
Front Cover
MK413D63-5
Available to backorder
Front Cover
£3.82 £3.18

  5 Flat Fillister Head Pin 4
Flat Fillister Head Pin 4
MK256882-0
Available to backorder
Flat Fillister Head Pin 4
£3.28 £2.73

  6 Upper Plate
Upper Plate
MK347528-0
Available to backorder
Upper Plate
£1.74 £1.45

  7 Rail
Rail
MK347933-1
Available to backorder
Rail
£11.20 £9.33

  8 Driver
Driver
MK347935-7
Available to backorder
Driver
£19.92 £16.60

  9 Binding Head Tapping Screw 3x16
Binding Head Tapping Screw 3x16
MK266130-9
Available to backorder
Binding Head Tapping Screw 3x16
£0.48 £0.40

  10 Pan Head Screw M4x45 Wr
Pan Head Screw M4x45 Wr
MK911173-3
Available to backorder
Pan Head Screw M4x45 Wr
£0.58 £0.48

  11 Housing R Cover
Housing R Cover
MK413D62-7
Available to backorder
Housing R Cover
£2.60 £2.17

  14 Bottom Plate
Bottom Plate
MK347936-5
Available to backorder
Bottom Plate
£9.28 £7.73

  15 Guide Bolt
Guide Bolt
MK327939-5
Available to backorder
Guide Bolt
£2.88 £2.40

  16 Hex. Socket Head Bolt M4x6
Hex. Socket Head Bolt M4x6
MK266199-3
Available to backorder
Hex. Socket Head Bolt M4x6
£0.58 £0.48

  17 Bottom Holder
Bottom Holder
MK313406-6
Available to backorder
Bottom Holder
£15.16 £12.63

  18 Counter Weight Holder
Counter Weight Holder
MK413330-4
Available to backorder
Counter Weight Holder
£1.10 £0.92

  19 Hex. Socket Head Bolt M4x6 W
Hex. Socket Head Bolt M4x6 W
MK251566-5
Available to backorder
Hex. Socket Head Bolt M4x6 W
£0.96 £0.80

  20 Pinion Guide
Pinion Guide
MK347146-4
Available to backorder
Pinion Guide
£3.76 £3.13

  21 Counter Weight A
Counter Weight A
MK313421-0
Available to backorder
Counter Weight A
£10.64 £8.87

  22 Counter Weight B
Counter Weight B
MK310925-3
Available to backorder
Counter Weight B
£11.88 £9.90

  23 Counter Weight Assembly (INC. 7 14-22 24-33 35-39 *)
Counter Weight Assembly (INC. 7 14-22 24-33 35-39 *)
MK136695-4
Available to backorder
Counter Weight Assembly (INC. 7 14-22 24-33 35-39 *)
£244.69 £203.91

  24 Spur Gear Assembly
Spur Gear Assembly
MK136104-3
Available to backorder
Spur Gear Assembly
£5.34 £4.45

  25 Pinion Shaft
Pinion Shaft
MK326902-5
Available to backorder
Pinion Shaft
£0.48 £0.40

  26 Guide Rail L
Guide Rail L
MK347938-1
Available to backorder
Guide Rail L
£9.82 £8.18

  27 Compression Spring 17
Compression Spring 17
MK232741-2
Available to backorder
Compression Spring 17
£2.60 £2.17

  28 Guide Rail R
Guide Rail R
MK347939-9
Available to backorder
Guide Rail R
£9.82 £8.18

  29 Hammer
Hammer
MK347937-3
Available to backorder
Hammer
£53.50 £44.58

  30 Cushion
Cushion
MK422457-9
Available to backorder
Cushion
£1.78 £1.48

  31 Flat Washer 6
Flat Washer 6
MK253804-1
Available to backorder
Flat Washer 6
£0.48 £0.40

  32 Holder
Holder
MK312C49-9
Available to backorder
Holder
£11.88 £9.90

  33 Hex. Nut M6
Hex. Nut M6
MK252273-3
Available to backorder
Hex. Nut M6
£1.10 £0.92

  34 Switch Complete
Switch Complete
MK140W22-7
Available to backorder
Switch Complete
£13.38 £11.15

  37 Weight
Weight
MK327942-6
Available to backorder
Weight
£1.64 £1.37

  39 Guide Pipe
Guide Pipe
MK327943-4
Available to backorder
Guide Pipe
£9.28 £7.73

  40 Line Filter (C10)
Line Filter (C10)
MK688163-8
Available to backorder
Line Filter (C10)
£1.32 £1.10

  40 Line Filter (C20)
Line Filter (C20)
MK688164-6
Available to backorder
Line Filter (C20)
£0.74 £0.62

  40 Controller
Controller
MK620H97-7
Available to backorder
Controller
£142.10 £118.42

  41 Terminal Unit
Terminal Unit
MK632R99-1
Available to backorder
Terminal Unit
£9.56 £7.97

  44 Trigger Lock
Trigger Lock
MK456799-9
Available to backorder
Trigger Lock
£2.60 £2.17

  45 Switch Unit
Switch Unit
MK632S31-1
Available to backorder
Switch Unit
£10.38 £8.65

  46 Compression Spring 5
Compression Spring 5
MK232370-1
Available to backorder
Compression Spring 5
£0.74 £0.62

  47 Leaf Spring
Leaf Spring
MK232672-5
Available to backorder
Leaf Spring
£1.64 £1.37

  48 Trigger
Trigger
MK413328-1
Available to backorder
Trigger
£1.92 £1.60

  49 Lock Arm
Lock Arm
MK347932-3
Available to backorder
Lock Arm
£7.64 £6.37

  50 Lock Pin
Lock Pin
MK327941-8
Available to backorder
Lock Pin
£1.78 £1.48

  51 Gear Plate
Gear Plate
MK347934-9
Available to backorder
Gear Plate
£3.42 £2.85

  52 Binding Head Tapping Screw 4x14
Binding Head Tapping Screw 4x14
MK266901-4
Available to backorder
Binding Head Tapping Screw 4x14
£1.02 £0.85

  53 Spur Gear 61 Complete
Spur Gear 61 Complete
MK141G69-8
Available to backorder
Spur Gear 61 Complete
£16.10 £13.42

  54 Spur Gear 25
Spur Gear 25
MK226892-1
Available to backorder
Spur Gear 25
£1.10 £0.92

  55 Base Plate Complete
Base Plate Complete
MK141G70-3
Available to backorder
Base Plate Complete
£21.02 £17.52

  56 Led Circuit
Led Circuit
MK620507-6
Available to backorder
Led Circuit
£8.66 £7.22

  57 Pan Head Tapping Screw 2x6
Pan Head Tapping Screw 2x6
MK266490-9
Available to backorder
Pan Head Tapping Screw 2x6
£0.48 £0.40

  58 Gear Assembly
Gear Assembly
MK122B56-6
Available to backorder
Gear Assembly
£35.50 £29.58

  59 Stator
Stator
MK629A99-8
Available to backorder
Stator
£13.26 £11.05

  60 Flat Head Screw M3x6
Flat Head Screw M3x6
MK652069-6
Available to backorder
Flat Head Screw M3x6
£0.48 £0.40

  61 Rotor
Rotor
MK619727-7
Available to backorder
Rotor
£38.64 £32.20


Description

Model No. PT001G

Cordless Pin Nailer

Power Tool 01 Parts Diagrams
