Description

Model No. PM-46NBC

Petrol Lawn Mower

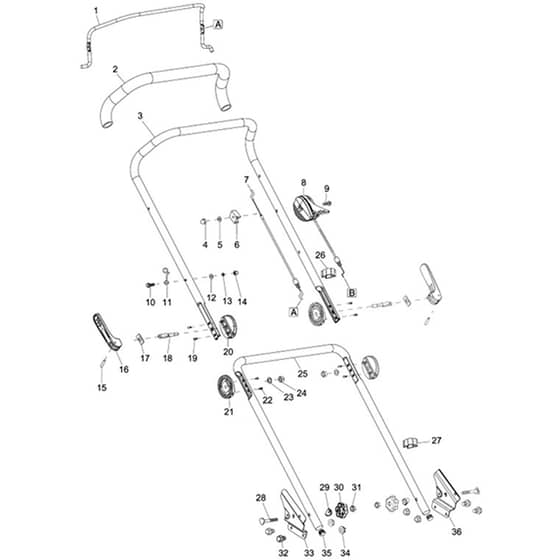

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Engine Clutch Lever
Engine Clutch Lever
MK671017580
Available to backorder
Engine Clutch Lever
£12.29 £10.24

  2 Handle Sheath
Handle Sheath
MK671001029
Available to backorder
Handle Sheath
£6.70 £5.58

  3 Upper Handle Bar
Upper Handle Bar
MK671017970
Available to backorder
Upper Handle Bar
£38.76 £32.30

  4 Hex.Cap Nut M6
Hex.Cap Nut M6
MKDA00000575
Available to backorder
Hex.Cap Nut M6
£0.74 £0.62

  5 Flat Washer 6
Flat Washer 6
MKDA00000574
Available to backorder
Flat Washer 6
£0.54 £0.45

  6 Outer Wire Stopper
Outer Wire Stopper
MKDA00000573
Available to backorder
Outer Wire Stopper
£0.86 £0.72

  7 Engine Clutch Wire Assy
Engine Clutch Wire Assy
MK671001258
Available to backorder
Engine Clutch Wire Assy
£38.40 £32.00

  9 Hex.Flange Bolt M6x55
Hex.Flange Bolt M6x55
MKDA00000572
Available to backorder
Hex.Flange Bolt M6x55
£1.00 £0.83

  10 Hex.Flange Bolt M6x35
Hex.Flange Bolt M6x35
MKDA00000577
Available to backorder
Hex.Flange Bolt M6x35
£0.82 £0.68

  11 Starter Grip Hook
Starter Grip Hook
MKDA00000579
Available to backorder
Starter Grip Hook
£2.18 £1.82

  13 Spring Washer 6 (Alt.)
Spring Washer 6 (Alt.)
MKDA00000576
Available to backorder
Spring Washer 6 (Alt.)
£0.56 £0.47

  15 Pin 5x20
Pin 5x20
MK671090048
Available to backorder
Pin 5x20
£1.28 £1.07

  16 Tension Lever
Tension Lever
MK671364005
Available to backorder
Tension Lever
£4.39 £3.66

  17 Retainer Plate
Retainer Plate
MK671001119
Available to backorder
Retainer Plate
£1.24 £1.03

  18 Tension Bolt M8
Tension Bolt M8
MK671001301
Available to backorder
Tension Bolt M8
£2.42 £2.02

  19 Self-Tapping Screw St3x10
Self-Tapping Screw St3x10
MKDA00000860
Available to backorder
Self-Tapping Screw St3x10
£1.00 £0.83

  20 Angle Adjustment Joint Upper
Angle Adjustment Joint Upper
MK671054001
Available to backorder
Angle Adjustment Joint Upper
£4.09 £3.41

  21 Angle Adjustment Joint Lower
Angle Adjustment Joint Lower
MK671055001
Available to backorder
Angle Adjustment Joint Lower
£4.09 £3.41

  23 Flat Washer 8
Flat Washer 8
MK671011890
Available to backorder
Flat Washer 8
£1.28 £1.07

  24 Nylon Insert Hex.Lock Nut M8
Nylon Insert Hex.Lock Nut M8
MK671005008
Available to backorder
Nylon Insert Hex.Lock Nut M8
£1.36 £1.13

  25 Lower Handle Bar
Lower Handle Bar
MK671001804
Available to backorder
Lower Handle Bar
£28.24 £23.53

  26 Cable Clip
Cable Clip
MK671611001
Available to backorder
Cable Clip
£1.24 £1.03

  28 Flat Head Bolt M8x58
Flat Head Bolt M8x58
MK671006004
Available to backorder
Flat Head Bolt M8x58
£2.14 £1.78

  29 Plastic Saddle Washer 8
Plastic Saddle Washer 8
MKDA00000565
Available to backorder
Plastic Saddle Washer 8
£0.85 £0.71

  30 Knob Of Lower Handle
Knob Of Lower Handle
MK671365005
Available to backorder
Knob Of Lower Handle
£1.52 £1.27

  31 Hexagon Nut M8
Hexagon Nut M8
MKDA00000563
Available to backorder
Hexagon Nut M8
£0.58 £0.48

  32 Hex.Flange Bolt M8x16
Hex.Flange Bolt M8x16
MKDA00000562
Available to backorder
Hex.Flange Bolt M8x16
£0.70 £0.58

  33 Right Handle Bracket Red
Right Handle Bracket Red
MK671001753
Available to backorder
Right Handle Bracket Red
£7.78 £6.48

  34 Hex.Flange Lock Nut M8
Hex.Flange Lock Nut M8
MKDA00000537
Available to backorder
Hex.Flange Lock Nut M8
£0.70 £0.58

  35 Pipe End Cap 19
Pipe End Cap 19
MKDA00000900
Available to backorder
Pipe End Cap 19
£1.10 £0.92

  36 Left Handle Bracket Red
Left Handle Bracket Red
MK671001752
Available to backorder
Left Handle Bracket Red
£7.78 £6.48


Description

Model No. PM-46NBC

Petrol Lawn Mower

Power Tool 01 Parts Diagrams
