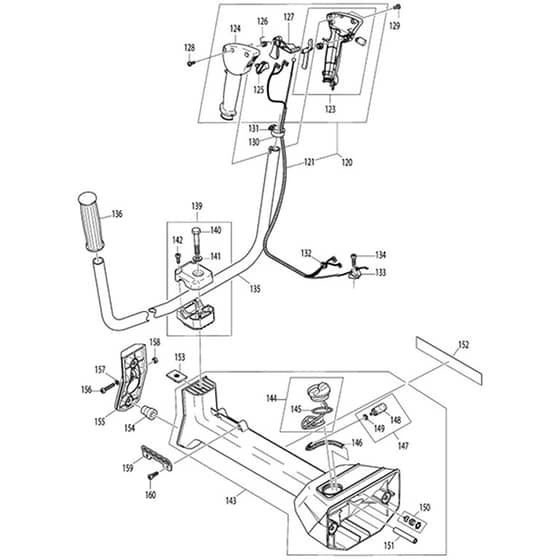

Makita MS-4010 - Petrol Brush Cutter - Power Tool 02 Diagram

Makita MS-4010 - Petrol Brush Cutter - Power Tool 02 Diagram
Makita MS-4010 - Petrol Brush Cutter - Power Tool 02 Diagram

Description

Model No. MS-4010

Petrol Brush Cutter

Power Tool 02 Parts Diagrams

Ref. Img. Part No. Details
  120 Right Grip W/ Control Switch Set
Right Grip W/ Control Switch Set
MK369313206
Available to backorder
Right Grip W/ Control Switch Set
£39.25 £32.71

  123 Right Grip Housing R Assy
Right Grip Housing R Assy
MK369313291
Available to backorder
Right Grip Housing R Assy
£18.35 £15.29

  124 Right Grip Housing L
Right Grip Housing L
MK369313011
Available to backorder
Right Grip Housing L
£15.97 £13.31

  125 Switch For Engine Stop
Switch For Engine Stop
MK975001241
Available to backorder
Switch For Engine Stop
£9.00 £7.50

  126 Throttle Retune Spring
Throttle Retune Spring
MK369311071
Available to backorder
Throttle Retune Spring
£1.24 £1.03

  127 Throttle Lever
Throttle Lever
MK369311043
Available to backorder
Throttle Lever
£4.68 £3.90

  127 Throttle Lever
Throttle Lever
MK369311081
Available to backorder
Throttle Lever
£4.68 £3.90

  128 Tapping Screw 3.5x10 (Alt.)
Tapping Screw 3.5x10 (Alt.)
MK251533-0
Available to backorder
Tapping Screw 3.5x10 (Alt.)
£0.48 £0.40

  128 Pz2 Tapping Screw 3.5x9.5
Pz2 Tapping Screw 3.5x9.5
MK915735100
Available to backorder
Pz2 Tapping Screw 3.5x9.5
£0.70 £0.58

  130 Clamping Ring
Clamping Ring
MK965903080
Available to backorder
Clamping Ring
£5.18 £4.32

  131 H.L. Socket Head Bolt M6x25
H.L. Socket Head Bolt M6x25
MK908006255
Available to backorder
H.L. Socket Head Bolt M6x25
£0.70 £0.58

  132 Rubber Bush
Rubber Bush
MK965401018
Available to backorder
Rubber Bush
£1.10 £0.92

  133 Retaining Clip
Retaining Clip
MK385176010
Available to backorder
Retaining Clip
£1.92 £1.60

  134 H.L.Tapping Screw 5.5x20
H.L.Tapping Screw 5.5x20
MK913455204
Available to backorder
H.L.Tapping Screw 5.5x20
£0.54 £0.45

  135 Handle
Handle
MK385310161
Available to backorder
Handle
£34.00 £28.33

  136 Grip Left
Grip Left
MK387311100
Available to backorder
Grip Left
£6.82 £5.68

  139 Handle Clamp Set Red
Handle Clamp Set Red
MK957310011
Available to backorder
Handle Clamp Set Red
£21.46 £17.88

  140 Hex. Screw M8x55
Hex. Screw M8x55
MK900108555
Available to backorder
Hex. Screw M8x55
£0.70 £0.58

  141 Washer 8
Washer 8
MK924108410
Available to backorder
Washer 8
£1.92 £1.60

  142 H.L. Socket Head Bolt M5x16
H.L. Socket Head Bolt M5x16
MK266605-8
In stock
H.L. Socket Head Bolt M5x16
£0.47 £0.39

  143 Tank Assy Red
Tank Assy Red
MK385114317
Available to backorder
Tank Assy Red
£115.62 £96.35

  144 Tank Cap Cpl. Fuel
Tank Cap Cpl. Fuel
MK010114091
Available to backorder
Tank Cap Cpl. Fuel
£7.38 £6.15

  149 Disc
Disc
MK928605500
Available to backorder
Disc
£0.48 £0.40

  150 Vent Valve Assy
Vent Valve Assy
MK957114011
Available to backorder
Vent Valve Assy
£3.28 £2.73

  151 Tube 2.5-93 (Alt.)
Tube 2.5-93 (Alt.)
MK424755-7
Available to backorder
Tube 2.5-93 (Alt.)
£1.74 £1.45

  151 Fuel Tube 2.5mm (L 1M)
Fuel Tube 2.5mm (L 1M)
MK965452090
Available to backorder
Fuel Tube 2.5mm (L 1M)
£1.92 £1.60

  152 Label Ms-4010
Label Ms-4010
MK980114605
Available to backorder
Label Ms-4010
£3.26 £2.72

  153 Plate With Nut M8
Plate With Nut M8
MK385365011
Available to backorder
Plate With Nut M8
£13.28 £11.07

  154 Anti Vibration Rubber Bush
Anti Vibration Rubber Bush
MK965403380
Available to backorder
Anti Vibration Rubber Bush
£4.36 £3.63

  155 Tank Mount Front Red
Tank Mount Front Red
MK385310032
Available to backorder
Tank Mount Front Red
£10.32 £8.60

  156 H.L. Socket Head Bolt M6x30
H.L. Socket Head Bolt M6x30
MK908006305
Available to backorder
H.L. Socket Head Bolt M6x30
£0.54 £0.45

  157 Washer M6
Washer M6
MK924106400
Available to backorder
Washer M6
£0.48 £0.40

  158 Hex. Nut M6
Hex. Nut M6
MK920206000
Available to backorder
Hex. Nut M6
£0.48 £0.40

  159 Harness Holder Plate
Harness Holder Plate
MK385316011
Available to backorder
Harness Holder Plate
£19.92 £16.60

  160 Screw 6.7x16
Screw 6.7x16
MK913467164
Available to backorder
Screw 6.7x16
£0.58 £0.48


Description

Model No. MS-4010

Petrol Brush Cutter

Power Tool 02 Parts Diagrams
