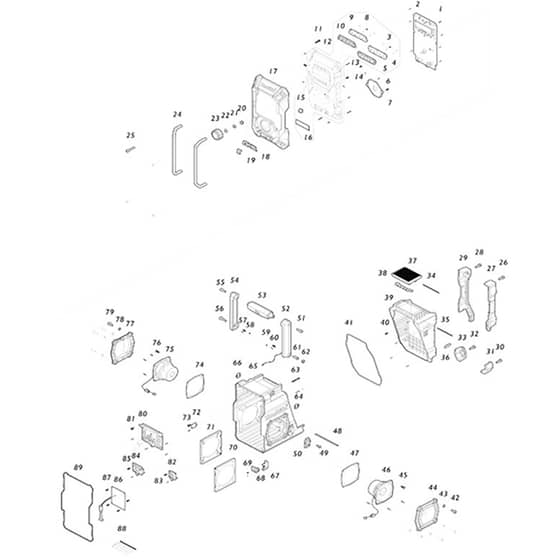

Makita MR004G - Job Site Radio - Power Tool Diagram

Makita MR004G - Job Site Radio - Power Tool Diagram
Makita MR004G - Job Site Radio - Power Tool Diagram

Description

Model No. MR004G

Job Site Radio

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Screw Ptb 3x8 (Refs 006 | 014 | 040 | 083 | 085 | 087)
Screw Ptb 3x8 (Refs 006 | 014 | 040 | 083 | 085 | 087)
MKSE00000521
Available to backorder
Screw Ptb 3x8 (Refs 006 | 014 | 040 | 083 | 085 | 087)
£0.48 £0.40

  3 Screw 1.7 (Refs 008 | 069)
Screw 1.7 (Refs 008 | 069)
MKSE09090011
Available to backorder
Screw 1.7 (Refs 008 | 069)
£0.48 £0.40

  7 Knob Lens Holder
Knob Lens Holder
MKSE00000911
Available to backorder
Knob Lens Holder
£1.36 £1.13

  11 Screw M4x16
Screw M4x16
MKSE09064161
Available to backorder
Screw M4x16
£0.48 £0.40

  13 Screw Ptf 3x6(Zk)
Screw Ptf 3x6(Zk)
MKSE00000854
Available to backorder
Screw Ptf 3x6(Zk)
£0.48 £0.40

  18 Jack Rubber Cover
Jack Rubber Cover
MKSE00000916
Available to backorder
Jack Rubber Cover
£2.34 £1.95

  19 Jack Cover
Jack Cover
MKSE00000860
Available to backorder
Jack Cover
£1.24 £1.03

  20 En/Sw Washer
En/Sw Washer
MKSE00000754
Available to backorder
En/Sw Washer
£0.48 £0.40

  21 En/Sw Nut
En/Sw Nut
MKSE00000755
Available to backorder
En/Sw Nut
£0.48 £0.40

  22 Rotary Knob Ring
Rotary Knob Ring
MKSE21B1110A
Available to backorder
Rotary Knob Ring
£0.48 £0.40

  23 Rotary Knob(Blk)
Rotary Knob(Blk)
MKSE00000861
Available to backorder
Rotary Knob(Blk)
£2.18 £1.82

  24 Front Bar
Front Bar
MKSE00000862
Available to backorder
Front Bar
£11.34 £9.45

  25 Screw Pthe 6x33(Cr)
Screw Pthe 6x33(Cr)
MKSE00000709
Available to backorder
Screw Pthe 6x33(Cr)
£1.02 £0.85

  26 Hex Screw M6x16 (Refs 028 | 030 | 032)
Hex Screw M6x16 (Refs 028 | 030 | 032)
MKSE09176166
Available to backorder
Hex Screw M6x16 (Refs 028 | 030 | 032)
£0.74 £0.62

  27 Battery Bumper-R
Battery Bumper-R
MKSE00000864
Available to backorder
Battery Bumper-R
£8.20 £6.83

  29 Battery Bumper-L
Battery Bumper-L
MKSE00000863
Available to backorder
Battery Bumper-L
£8.20 £6.83

  31 Rear Bumper-R
Rear Bumper-R
MKSE00000866
Available to backorder
Rear Bumper-R
£5.18 £4.32

  33 Rear Bumper-L
Rear Bumper-L
MKSE00000865
Available to backorder
Rear Bumper-L
£5.18 £4.32

  35 Pin D2x77 2100B300200
Pin D2x77 2100B300200
MKSE00000539
Available to backorder
Pin D2x77 2100B300200
£0.86 £0.72

  38 Locker Hinge 3300B30000010
Locker Hinge 3300B30000010
MKSE00000536
Available to backorder
Locker Hinge 3300B30000010
£1.02 £0.85

  39 Battery Cover Ass'y
Battery Cover Ass'y
MKSE00000920
Available to backorder
Battery Cover Ass'y
£27.30 £22.75

  41 Battery Cover Packing
Battery Cover Packing
MKSE00000873
Available to backorder
Battery Cover Packing
£7.24 £6.03

  42 Hex Screw M6x14
Hex Screw M6x14
MKSE9076146A
Available to backorder
Hex Screw M6x14
£0.58 £0.48

  43 Packing
Packing
MKSE024J9070
Available to backorder
Packing
£0.48 £0.40

  44 Speaker Panel Ass'y
Speaker Panel Ass'y
MKSE00000874
Available to backorder
Speaker Panel Ass'y
£7.10 £5.92

  45 Screw M4x12
Screw M4x12
MKSE09090023
Available to backorder
Screw M4x12
£0.48 £0.40

  47 Speaker Packing
Speaker Packing
MKSE00000876
Available to backorder
Speaker Packing
£3.28 £2.73

  48 Battery Cover Fixer Pin
Battery Cover Fixer Pin
MKSE00000877
Available to backorder
Battery Cover Fixer Pin
£2.06 £1.72

  49 Screw Pthe 3x14(Cr)
Screw Pthe 3x14(Cr)
MKSE00000404
Available to backorder
Screw Pthe 3x14(Cr)
£0.74 £0.62

  50 Dc Jack Cover
Dc Jack Cover
MKSE00000878
Available to backorder
Dc Jack Cover
£1.36 £1.13

  51 Screw Pthe6x20(Cr)
Screw Pthe6x20(Cr)
MKSE00000176
Available to backorder
Screw Pthe6x20(Cr)
£0.58 £0.48

  53 Handle Bar
Handle Bar
MKSE00000881
Available to backorder
Handle Bar
£11.20 £9.33

  54 Handle L
Handle L
MKSE00000879
Available to backorder
Handle L
£4.78 £3.98

  56 Screw Pthe 6x17(Cr)
Screw Pthe 6x17(Cr)
MKSE00000715
Available to backorder
Screw Pthe 6x17(Cr)
£1.02 £0.85

  57 Spring
Spring
MKSE00000184
Available to backorder
Spring
£0.48 £0.40

  58 Steel Ball
Steel Ball
MKSE09994007
Available to backorder
Steel Ball
£0.48 £0.40

  61 Screw Pthe 7x16(Cr)
Screw Pthe 7x16(Cr)
MKSE00000716
Available to backorder
Screw Pthe 7x16(Cr)
£1.32 £1.10

  62 Screw Pthe 10.8x4.5(Cr)
Screw Pthe 10.8x4.5(Cr)
MKSE00000717
Available to backorder
Screw Pthe 10.8x4.5(Cr)
£1.88 £1.57

  63 Screw Ptb 3x45(Ni)
Screw Ptb 3x45(Ni)
MKSE00000445
Available to backorder
Screw Ptb 3x45(Ni)
£0.48 £0.40

  64 Handle Sus-Plate(R)
Handle Sus-Plate(R)
MKSE00000888
Available to backorder
Handle Sus-Plate(R)
£1.10 £0.92

  66 Handle Sus-Plate(L)
Handle Sus-Plate(L)
MKSE00000889
Available to backorder
Handle Sus-Plate(L)
£1.10 £0.92

  67 Dc Jack Holder
Dc Jack Holder
MKSE00000929
Available to backorder
Dc Jack Holder
£0.82 £0.68

  70 Speaker Holder
Speaker Holder
MKSE00000892
Available to backorder
Speaker Holder
£7.92 £6.60

  72 Pcb G Ass'y
Pcb G Ass'y
MKSE00000785
Available to backorder
Pcb G Ass'y
£10.26 £8.55

  73 Screw 3x10
Screw 3x10
MKSE00000193
Available to backorder
Screw 3x10
£0.48 £0.40

  88 W/Ties 100mm
W/Ties 100mm
MKSE00000195
Available to backorder
W/Ties 100mm
£0.48 £0.40

  89 Rear Cabinet Packing
Rear Cabinet Packing
MKSE00000899
Available to backorder
Rear Cabinet Packing
£1.52 £1.27

  901 Ac Adapter (Ce) (A01)
Ac Adapter (Ce) (A01)
MKSE00000679
Available to backorder
Ac Adapter (Ce) (A01)
£31.50 £26.25


Description

Model No. MR004G

Job Site Radio

Power Tool Parts Diagrams
