Description

Model No. ME-246.4

Telescopic Petrol Pole Saw

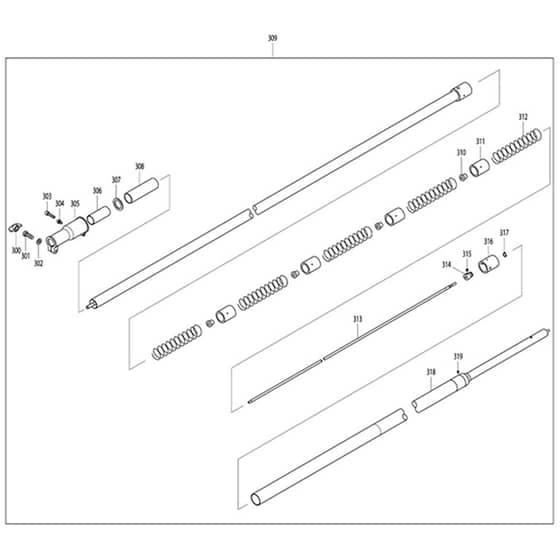

Power Tool 05 Parts Diagrams

Ref. Img. Part No. Details
  300 Knob
Knob
MKTF6116068B
Available to backorder
Knob
£2.14 £1.78

  301 Hex.Bolt
Hex.Bolt
MKTF119F0840
Available to backorder
Hex.Bolt
£3.40 £2.83

  302 Flat Washer
Flat Washer
MKTF411M0800
Available to backorder
Flat Washer
£1.99 £1.66

  303 Hex.Socket Head Bolt (M6x25)
Hex.Socket Head Bolt (M6x25)
MKTF120S0625
Available to backorder
Hex.Socket Head Bolt (M6x25)
£2.14 £1.78

  304 Hex.Socket Head Bolt (M5x10)
Hex.Socket Head Bolt (M5x10)
MKTF120S0510
Available to backorder
Hex.Socket Head Bolt (M5x10)
£1.99 £1.66

  305 Slide Holder
Slide Holder
MKTF2616001A
Available to backorder
Slide Holder
£12.29 £10.24

  306 Sleeve
Sleeve
MKTF6126008A
Available to backorder
Sleeve
£2.69 £2.24

  307 Slide Holder Washer
Slide Holder Washer
MKTF3651008A
Available to backorder
Slide Holder Washer
£2.42 £2.02

  308 Cushion Tube
Cushion Tube
MKTF6362070A
Available to backorder
Cushion Tube
£6.94 £5.78

  309 Main Pipe Assy
Main Pipe Assy
MKTF3312328A
Available to backorder
Main Pipe Assy
£145.31 £121.09

  309 Telescopic Pipe Complete <
Telescopic Pipe Complete <
MK142613-2
Available to backorder
Telescopic Pipe Complete <
£511.72 £426.43

  310 Drive Bush
Drive Bush
MKTF6126009A
Available to backorder
Drive Bush
£2.42 £2.02

  311 Bush Holder
Bush Holder
MKTF6126010A
Available to backorder
Bush Holder
£8.20 £6.83

  312 Spring
Spring
MKTF5313012A
Available to backorder
Spring
£6.37 £5.31

  313 Drive Shaft
Drive Shaft
MKTF4117027A
Available to backorder
Drive Shaft
£88.39 £73.66

  314 Set Collar
Set Collar
MKTF4613005B
Available to backorder
Set Collar
£4.68 £3.90

  315 Hex.Socket Head Set Screw
Hex.Socket Head Set Screw
MKTF290Q0506
Available to backorder
Hex.Socket Head Set Screw
£1.99 £1.66

  317 Snap Ring (S-12)
Snap Ring (S-12)
MKTF480J1200
Available to backorder
Snap Ring (S-12)
£1.57 £1.31

  318 Guide Pipe Assy <
Guide Pipe Assy <
MKTF3318145B
Available to backorder
Guide Pipe Assy <
£165.20 £137.67

  318 Guide Pipe Assy
Guide Pipe Assy
MKTF3318145A
Available to backorder
Guide Pipe Assy
£165.20 £137.67

  319 Screw
Screw
MKTF244F0408
Available to backorder
Screw
£1.99 £1.66

  320 Cap
Cap
MK286284-6
Available to backorder
Cap
£0.48 £0.40

  901 Band Assembly (A01)
Band Assembly (A01)
MK125516-5
Available to backorder
Band Assembly (A01)
£5.82 £4.85

  902 Safety Goggle (A02)
Safety Goggle (A02)
MK195246-2
Available to backorder
Safety Goggle (A02)
£4.18 £3.48

  903 Oil Set (Alt.) (A03-1)
Oil Set (Alt.) (A03-1)
MK197009-2
Available to backorder
Oil Set (Alt.) (A03-1)
£8.40 £7.00

  904 Accessory Bag (A04)
Accessory Bag (A04)
MK831315-2
Available to backorder
Accessory Bag (A04)
£7.38 £6.15

  905 Box Driver 10-16 (A05)
Box Driver 10-16 (A05)
MK782233-6
Available to backorder
Box Driver 10-16 (A05)
£6.12 £5.10

  906 - Driver (A06)
- Driver (A06)
MK783020-6
Available to backorder
- Driver (A06)
£1.63 £1.36

  908 Guide Bar 10 (A08)
Guide Bar 10 (A08)
MK165700-0
Available to backorder
Guide Bar 10 (A08)
£22.26 £18.55

  909 Guide Bar Case (A09)
Guide Bar Case (A09)
MK452094-5
Available to backorder
Guide Bar Case (A09)
£3.95 £3.29

  910 Saw Chain Set (A10)
Saw Chain Set (A10)
MK196725-3
Available to backorder
Saw Chain Set (A10)
£33.60 £28.00


Description

Model No. ME-246.4

Telescopic Petrol Pole Saw

Power Tool 05 Parts Diagrams
