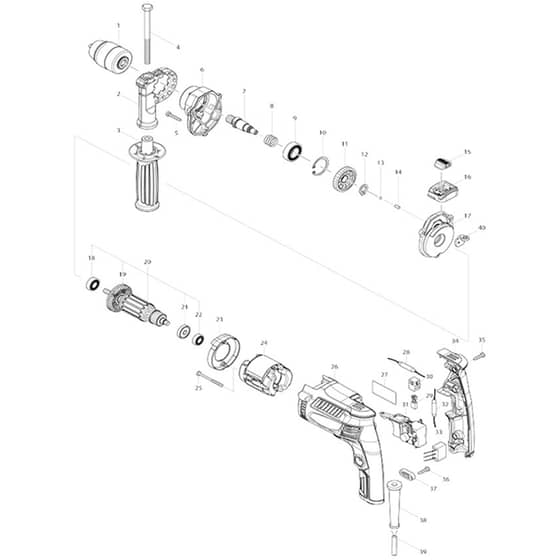

Makita M8104 - Hammer Drill - Power Tool Diagram

Makita M8104 - Hammer Drill - Power Tool Diagram
Makita M8104 - Hammer Drill - Power Tool Diagram

Description

Model No. M8104

Hammer Drill

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  4 Hex. Head Bolt M8x110
Hex. Head Bolt M8x110
MK265495-6
Available to backorder
Hex. Head Bolt M8x110
£0.74 £0.62

  5 Binding Head Tapping Screw 4x25
Binding Head Tapping Screw 4x25
MK266374-1
Available to backorder
Binding Head Tapping Screw 4x25
£0.48 £0.40

  6 Gear Housing
Gear Housing
MK454115-9
Available to backorder
Gear Housing
£1.52 £1.27

  7 Spindle
Spindle
MK326226-9
Available to backorder
Spindle
£3.16 £2.63

  7 Spindle S
Spindle S
MK327325-0
Available to backorder
Spindle S
£3.54 £2.95

  8 Compression Spring 16
Compression Spring 16
MK233330-6
Available to backorder
Compression Spring 16
£0.48 £0.40

  9 Ball Bearing 6002Llb (Alt.)
Ball Bearing 6002Llb (Alt.)
MK211484-9
Available to backorder
Ball Bearing 6002Llb (Alt.)
£1.57 £1.31

  9 Ball Bearing 6002Ddw
Ball Bearing 6002Ddw
MK211247-3
Available to backorder
Ball Bearing 6002Ddw
£1.88 £1.57

  10 Retaining Ring (Int) R-32
Retaining Ring (Int) R-32
MK962151-6
Available to backorder
Retaining Ring (Int) R-32
£0.58 £0.48

  11 Helical Gear 37
Helical Gear 37
MK227761-9
Available to backorder
Helical Gear 37
£3.40 £2.83

  12 Retaining Ring (Ext) S-12
Retaining Ring (Ext) S-12
MK961052-5
Available to backorder
Retaining Ring (Ext) S-12
£0.48 £0.40

  13 Steel Ball 3.5
Steel Ball 3.5
MK216001-0
Available to backorder
Steel Ball 3.5
£0.48 £0.40

  14 Pin 4
Pin 4
MK256251-5
Available to backorder
Pin 4
£0.58 £0.48

  15 Change Lever
Change Lever
MK417819-4
Available to backorder
Change Lever
£0.58 £0.48

  17 Cam Housing Complete
Cam Housing Complete
MK141899-5
Available to backorder
Cam Housing Complete
£6.94 £5.78

  17 Cam Housing Complete S
Cam Housing Complete S
MK140K24-1
Available to backorder
Cam Housing Complete S
£10.88 £9.07

  17 Cam Complete S (C11)
Cam Complete S (C11)
MK140K25-9
Available to backorder
Cam Complete S (C11)
£4.68 £3.90

  18 Ball Bearing 608Ddw
Ball Bearing 608Ddw
MK210005-4
Available to backorder
Ball Bearing 608Ddw
£7.80 £6.50

  20 Armature Assembly 240V (INC. 18 19 21 22)
Armature Assembly 240V (INC. 18 19 21 22)
MK515869-4
Available to backorder
Armature Assembly 240V (INC. 18 19 21 22)
£22.38 £18.65

  21 Insulation Washer
Insulation Washer
MK681652-2
Available to backorder
Insulation Washer
£0.58 £0.48

  22 Ball Bearing 607Zz (Alt.)
Ball Bearing 607Zz (Alt.)
MK211382-7
Available to backorder
Ball Bearing 607Zz (Alt.)
£1.00 £0.83

  22 Ball Bearing 607Zz
Ball Bearing 607Zz
MK210062-2
Available to backorder
Ball Bearing 607Zz
£1.16 £0.97

  24 Receptacle (C10)
Receptacle (C10)
MK654228-8
Available to backorder
Receptacle (C10)
£0.48 £0.40

  25 Binding Head Tapping Screw 4x50
Binding Head Tapping Screw 4x50
MK266467-4
Available to backorder
Binding Head Tapping Screw 4x50
£0.48 £0.40

  28 Choke Coil
Choke Coil
MK646148-0
Available to backorder
Choke Coil
£1.14 £0.95

  29 Carbon Brush Set Cb-85 (Alt.)
Carbon Brush Set Cb-85 (Alt.)
MK194973-8
Available to backorder
Carbon Brush Set Cb-85 (Alt.)
£3.82 £3.18

  30 Brush Holder 5x8
Brush Holder 5x8
MK643566-3
Available to backorder
Brush Holder 5x8
£0.48 £0.40

  31 Switch Fa1-3/2Bez-3
Switch Fa1-3/2Bez-3
MK650555-1
Available to backorder
Switch Fa1-3/2Bez-3
£11.59 £9.66

  32 Choke Coil
Choke Coil
MK646147-2
Available to backorder
Choke Coil
£1.14 £0.95

  35 Binding Head Tapping Screw 4x18
Binding Head Tapping Screw 4x18
MK266326-2
Available to backorder
Binding Head Tapping Screw 4x18
£0.48 £0.40

  37 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  38 Cord Guard 8-85
Cord Guard 8-85
MK682569-2
Available to backorder
Cord Guard 8-85
£0.58 £0.48

  901 Depth Gauge (A01)
Depth Gauge (A01)
MK415486-9
Available to backorder
Depth Gauge (A01)
£1.22 £1.02

  902 Slide Latch (C10)
Slide Latch (C10)
MK452432-1
Available to backorder
Slide Latch (C10)
£1.10 £0.92

  902 Makita Mt Logo Label (C20)
Makita Mt Logo Label (C20)
MK806G57-9
Available to backorder
Makita Mt Logo Label (C20)
£0.82 £0.68


Description

Model No. M8104

Hammer Drill

Power Tool Parts Diagrams
