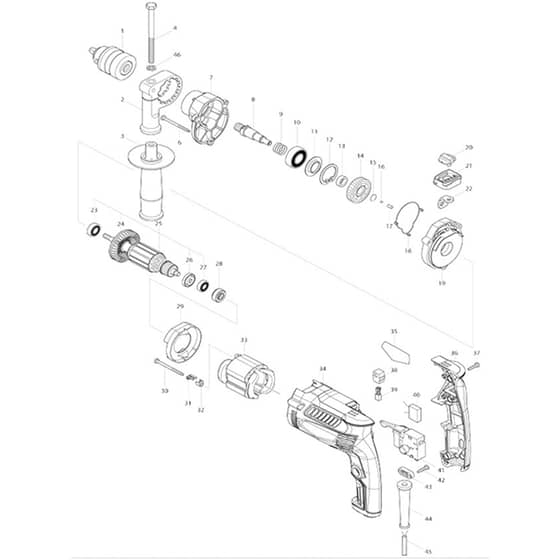

Makita M8100 - Hammer Drill - Power Tool Diagram

Makita M8100 - Hammer Drill - Power Tool Diagram
Makita M8100 - Hammer Drill - Power Tool Diagram

Description

Model No. M8100

Hammer Drill

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Drill Chuck 13 (Alt.)
Drill Chuck 13 (Alt.)
MK763232-7
Available to backorder
Drill Chuck 13 (Alt.)
£9.06 £7.55

  2 Grip Base
Grip Base
MK417822-5
Available to backorder
Grip Base
£1.14 £0.95

  4 Hex. Head Bolt M8x110
Hex. Head Bolt M8x110
MK265495-6
Available to backorder
Hex. Head Bolt M8x110
£0.74 £0.62

  6 Binding Head Tapping Screw 4x30
Binding Head Tapping Screw 4x30
MK266361-0
Available to backorder
Binding Head Tapping Screw 4x30
£0.48 £0.40

  7 Gear Housing
Gear Housing
MK451907-7
Available to backorder
Gear Housing
£2.69 £2.24

  8 Spindle
Spindle
MK324223-9
Available to backorder
Spindle
£4.62 £3.85

  8 Spindle S
Spindle S
MK327376-3
Available to backorder
Spindle S
£3.96 £3.30

  9 Compression Spring 16
Compression Spring 16
MK233330-6
Available to backorder
Compression Spring 16
£0.48 £0.40

  10 Ball Bearing 6202Ddw
Ball Bearing 6202Ddw
MK211241-5
Available to backorder
Ball Bearing 6202Ddw
£2.02 £1.68

  10 Ball Bearing 6202Ddw (Alt.)
Ball Bearing 6202Ddw (Alt.)
MK210241-2
Available to backorder
Ball Bearing 6202Ddw (Alt.)
£1.52 £1.27

  11 Ring 19
Ring 19
MK257246-1
Available to backorder
Ring 19
£0.48 £0.40

  12 Retaining Ring (Int) R-35
Retaining Ring (Int) R-35
MK962153-2
Available to backorder
Retaining Ring (Int) R-35
£0.74 £0.62

  13 Ring 12
Ring 12
MK257173-2
Available to backorder
Ring 12
£0.48 £0.40

  15 Ring Spring 12
Ring Spring 12
MK233938-6
Available to backorder
Ring Spring 12
£0.48 £0.40

  16 Steel Ball 3.5
Steel Ball 3.5
MK216001-0
Available to backorder
Steel Ball 3.5
£0.48 £0.40

  17 Pin 4
Pin 4
MK256251-5
Available to backorder
Pin 4
£0.58 £0.48

  18 Seal Ring
Seal Ring
MK424112-9
Available to backorder
Seal Ring
£0.48 £0.40

  19 Gear Housing Cover Complete S
Gear Housing Cover Complete S
MK140M11-2
Available to backorder
Gear Housing Cover Complete S
£12.56 £10.47

  20 Change Lever
Change Lever
MK417819-4
Available to backorder
Change Lever
£0.58 £0.48

  21 Lever Case <
Lever Case <
MK451908-5
Available to backorder
Lever Case <
£0.85 £0.71

  22 Change Plate
Change Plate
MK345944-0
Available to backorder
Change Plate
£0.74 £0.62

  23 Ball Bearing 608Llb
Ball Bearing 608Llb
MK211031-6
Available to backorder
Ball Bearing 608Llb
£3.62 £3.02

  24 Fan 55
Fan 55
MK241869-5
Available to backorder
Fan 55
£4.20 £3.50

  25 Armature Assembly 240V (INC. 23 24 26 27)
Armature Assembly 240V (INC. 23 24 26 27)
MK510164-7
Available to backorder
Armature Assembly 240V (INC. 23 24 26 27)
£30.94 £25.78

  26 Insulation Washer
Insulation Washer
MK681636-0
Available to backorder
Insulation Washer
£2.02 £1.68

  27 Ball Bearing 607Zz
Ball Bearing 607Zz
MK210062-2
Available to backorder
Ball Bearing 607Zz
£1.16 £0.97

  28 Rubber Ring 19
Rubber Ring 19
MK421808-3
Available to backorder
Rubber Ring 19
£0.58 £0.48

  29 Baffle Plate
Baffle Plate
MK450620-4
Available to backorder
Baffle Plate
£0.74 £0.62

  30 Binding Head Tapping Screw 4x55
Binding Head Tapping Screw 4x55
MK266415-3
Available to backorder
Binding Head Tapping Screw 4x55
£0.48 £0.40

  30 Binding Head Tapping Screw 4x50
Binding Head Tapping Screw 4x50
MK266467-4
Available to backorder
Binding Head Tapping Screw 4x50
£0.48 £0.40

  31 Retainer
Retainer
MK344871-8
Available to backorder
Retainer
£0.74 £0.62

  32 Insulation Cover
Insulation Cover
MK417237-6
Available to backorder
Insulation Cover
£0.86 £0.72

  33 Field <
Field <
MK621A39-2
Available to backorder
Field <
£36.04 £30.03

  33 Field 240V
Field 240V
MK626604-6
Available to backorder
Field 240V
£16.92 £14.10

  34 Motor Housing (Alt.)
Motor Housing (Alt.)
MK458780-6
Available to backorder
Motor Housing (Alt.)
£11.74 £9.78

  35 Rubber Pin 4 (C10)
Rubber Pin 4 (C10)
MK263002-9
Available to backorder
Rubber Pin 4 (C10)
£0.48 £0.40

  36 Handle Cover Complete <
Handle Cover Complete <
MK140427-3
Available to backorder
Handle Cover Complete <
£5.65 £4.71

  36 Handle Cover Complete
Handle Cover Complete
MK141709-6
Available to backorder
Handle Cover Complete
£5.06 £4.22

  37 Binding Head Tapping Screw 4x18
Binding Head Tapping Screw 4x18
MK266326-2
Available to backorder
Binding Head Tapping Screw 4x18
£0.48 £0.40

  38 Brush Holder 5x8
Brush Holder 5x8
MK643566-3
Available to backorder
Brush Holder 5x8
£0.48 £0.40

  39 Carbon Brush Set Cb-85 (Alt.)
Carbon Brush Set Cb-85 (Alt.)
MK194973-8
Available to backorder
Carbon Brush Set Cb-85 (Alt.)
£3.82 £3.18

  41 Switch Dgq-1104H
Switch Dgq-1104H
MK650586-0
Available to backorder
Switch Dgq-1104H
£13.28 £11.07

  43 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  44 Cord Guard 8-85
Cord Guard 8-85
MK682569-2
Available to backorder
Cord Guard 8-85
£0.58 £0.48

  46 Hex. Washer
Hex. Washer
MK345280-4
Available to backorder
Hex. Washer
£0.58 £0.48

  901 Depth Gauge (A01)
Depth Gauge (A01)
MK321144-6
Available to backorder
Depth Gauge (A01)
£1.44 £1.20

  902 Key Holder 10 (A02A)
Key Holder 10 (A02A)
MK418163-2
Available to backorder
Key Holder 10 (A02A)
£0.48 £0.40

  903 Chuck Key S13 (Alt.) (A03-1A)
Chuck Key S13 (Alt.) (A03-1A)
MK763235-1
Available to backorder
Chuck Key S13 (Alt.) (A03-1A)
£1.00 £0.83


Description

Model No. M8100

Hammer Drill

Power Tool Parts Diagrams
