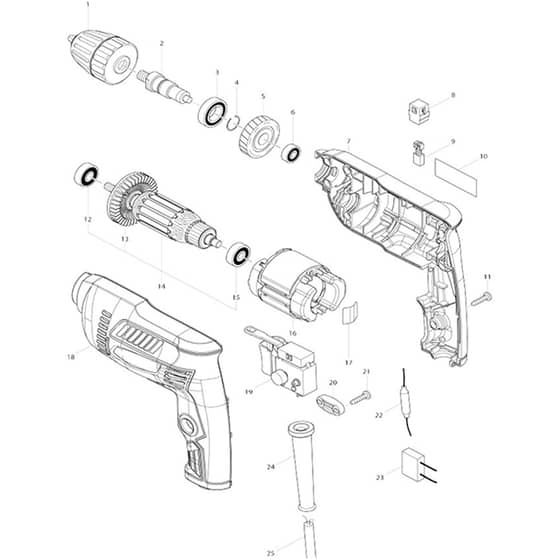

Makita M6002 - Drill - Power Tool Diagram

Part No. m6002_drill_power_tool-group
Makita M6002 - Drill - Power Tool Diagram
Makita M6002 - Drill - Power Tool Diagram

Description

Model No. M6002

Drill

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  2 Spindle
Spindle
MK324376-4
Available to backorder
Spindle
£3.84 £3.20

  3 Ball Bearing 6902Zz (Alt.)
Ball Bearing 6902Zz (Alt.)
MK210153-9
Available to backorder
Ball Bearing 6902Zz (Alt.)
£1.32 £1.10

  3 Ball Bearing 6902Zz
Ball Bearing 6902Zz
MK211242-3
Available to backorder
Ball Bearing 6902Zz
£2.69 £2.24

  4 Ring Spring 13
Ring Spring 13
MK233925-5
Available to backorder
Ring Spring 13
£0.48 £0.40

  5 Helical Gear 35
Helical Gear 35
MK226578-7
Available to backorder
Helical Gear 35
£4.20 £3.50

  6 Ball Bearing 606Zz
Ball Bearing 606Zz
MK210028-2
Available to backorder
Ball Bearing 606Zz
£1.39 £1.16

  6 Ball Bearing 606Zz (Alt.)
Ball Bearing 606Zz (Alt.)
MK210137-7
Available to backorder
Ball Bearing 606Zz (Alt.)
£1.22 £1.02

  8 Brush Holder 5x8
Brush Holder 5x8
MK643566-3
Available to backorder
Brush Holder 5x8
£0.48 £0.40

  9 Carbon Brush Set Cb-85 (Alt.)
Carbon Brush Set Cb-85 (Alt.)
MK194973-8
Available to backorder
Carbon Brush Set Cb-85 (Alt.)
£3.96 £3.30

  11 Binding Head Tapping Screw 4x18
Binding Head Tapping Screw 4x18
MK266326-2
Available to backorder
Binding Head Tapping Screw 4x18
£0.48 £0.40

  12 Ball Bearing 608Zz (Alt.)
Ball Bearing 608Zz (Alt.)
MK210046-0
Available to backorder
Ball Bearing 608Zz (Alt.)
£1.22 £1.02

  12 Ball Bearing 608Zz
Ball Bearing 608Zz
MK210029-0
Available to backorder
Ball Bearing 608Zz
£1.39 £1.16

  13 Fan 52
Fan 52
MK240066-0
Available to backorder
Fan 52
£1.03 £0.86

  15 Ball Bearing 627Zz (Alt.)
Ball Bearing 627Zz (Alt.)
MK210050-9
Available to backorder
Ball Bearing 627Zz (Alt.)
£1.22 £1.02

  15 Ball Bearing 627Zz
Ball Bearing 627Zz
MK210030-5
Available to backorder
Ball Bearing 627Zz
£1.39 £1.16

  17 Leaf Spring
Leaf Spring
MK232210-3
Available to backorder
Leaf Spring
£0.48 £0.40

  19 Switch Fa1-3/2Bez-4
Switch Fa1-3/2Bez-4
MK650551-9
Available to backorder
Switch Fa1-3/2Bez-4
£12.36 £10.30

  20 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  22 Choke Coil
Choke Coil
MK646147-2
Available to backorder
Choke Coil
£1.39 £1.16

  23 Noise Suppressor
Noise Suppressor
MK645190-8
Available to backorder
Noise Suppressor
£0.89 £0.74

  24 Cord Guard 8-85
Cord Guard 8-85
MK682569-2
Available to backorder
Cord Guard 8-85
£0.70 £0.58


Description

Model No. M6002

Drill

Power Tool Parts Diagrams
