Description

Model No. LM001J

480mm Cordless Lawn Mower

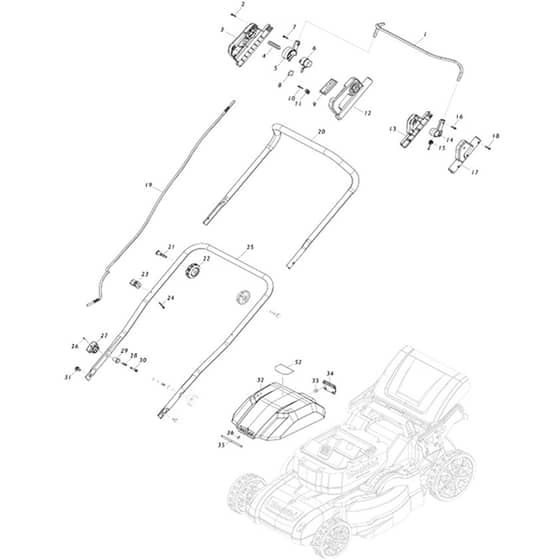

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Switch Lever
Switch Lever
MK327424-8
Available to backorder
Switch Lever
£7.64 £6.37

  2 Tapping Screw 4x20 (Refs 010 | 018)
Tapping Screw 4x20 (Refs 010 | 018)
MK266424-2
Available to backorder
Tapping Screw 4x20 (Refs 010 | 018)
£0.48 £0.40

  3 Switch Box Set (INC. 12)
Switch Box Set (INC. 12)
MK183U73-5
Available to backorder
Switch Box Set (INC. 12)
£5.46 £4.55

  4 Compression Spring 15
Compression Spring 15
MK231227-3
Available to backorder
Compression Spring 15
£0.70 £0.58

  5 Switch Lever Support R
Switch Lever Support R
MK459856-2
Available to backorder
Switch Lever Support R
£2.18 £1.82

  5 Hex. Nut M4 (C10)
Hex. Nut M4 (C10)
MK931102-0
Available to backorder
Hex. Nut M4 (C10)
£0.58 £0.48

  6 Lock Off Button
Lock Off Button
MK459857-0
Available to backorder
Lock Off Button
£1.10 £0.92

  7 P.H.Screw M4x20 With Wr
P.H.Screw M4x20 With Wr
MK911138-5
Available to backorder
P.H.Screw M4x20 With Wr
£0.48 £0.40

  8 Switch Unit
Switch Unit
MK632T11-3
Available to backorder
Switch Unit
£11.46 £9.55

  9 Switch Circuit Complete
Switch Circuit Complete
MK141E30-3
Available to backorder
Switch Circuit Complete
£15.98 £13.32

  11 Strain Relief
Strain Relief
MK687123-7
Available to backorder
Strain Relief
£0.48 £0.40

  13 Lever Box Set (INC. 17)
Lever Box Set (INC. 17)
MK183U21-4
Available to backorder
Lever Box Set (INC. 17)
£2.34 £1.95

  14 Switch Lever Support L
Switch Lever Support L
MK459863-5
Available to backorder
Switch Lever Support L
£1.92 £1.60

  15 Torsion Spring 12
Torsion Spring 12
MK232575-3
Available to backorder
Torsion Spring 12
£0.54 £0.45

  19 Power Supply Cord Unit
Power Supply Cord Unit
MK699176-4
Available to backorder
Power Supply Cord Unit
£11.62 £9.68

  20 Handle Upper
Handle Upper
MK327871-3
Available to backorder
Handle Upper
£23.48 £19.57

  21 Flat Head Bolt M8x50
Flat Head Bolt M8x50
MK265C08-1
Available to backorder
Flat Head Bolt M8x50
£0.96 £0.80

  22 Thumb Nut M8
Thumb Nut M8
MK265C06-5
Available to backorder
Thumb Nut M8
£1.78 £1.48

  23 Clamp
Clamp
MK413944-9
Available to backorder
Clamp
£0.96 £0.80

  24 Pan Head Screw M4x35
Pan Head Screw M4x35
MK911163-6
Available to backorder
Pan Head Screw M4x35
£0.48 £0.40

  25 Handle Lower Assembly (INC. 26-30)
Handle Lower Assembly (INC. 26-30)
MK122A73-0
Available to backorder
Handle Lower Assembly (INC. 26-30)
£24.58 £20.48

  26 Spring Pin 2.5-16
Spring Pin 2.5-16
MK258004-8
Available to backorder
Spring Pin 2.5-16
£0.48 £0.40

  28 Compression Spring 8
Compression Spring 8
MK234121-8
Available to backorder
Compression Spring 8
£0.48 £0.40

  30 Lock Pin
Lock Pin
MK327876-3
Available to backorder
Lock Pin
£2.34 £1.95

  31 Hex. Bolt M8
Hex. Bolt M8
MK265C07-3
Available to backorder
Hex. Bolt M8
£0.82 £0.68

  32 Battery Cover Complete
Battery Cover Complete
MK141E26-4
Available to backorder
Battery Cover Complete
£18.72 £15.60

  32 Caution Label (C10)
Caution Label (C10)
MK890380-0
Available to backorder
Caution Label (C10)
£0.48 £0.40

  33 Compression Spring 7
Compression Spring 7
MK231037-8
Available to backorder
Compression Spring 7
£0.48 £0.40

  34 Lock Lever
Lock Lever
MK459852-0
Available to backorder
Lock Lever
£0.96 £0.80

  35 Rod 6
Rod 6
MK327875-5
Available to backorder
Rod 6
£0.82 £0.68

  36 Stop Ring E-5
Stop Ring E-5
MK961018-5
Available to backorder
Stop Ring E-5
£0.48 £0.40
