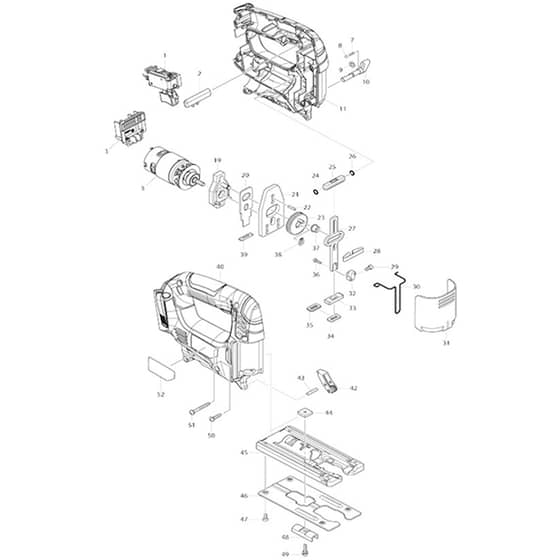

Makita JV143D - Cordless Jig Saw - Power Tool Diagram

Makita JV143D - Cordless Jig Saw - Power Tool Diagram
Makita JV143D - Cordless Jig Saw - Power Tool Diagram

Description

Model No. JV143D

Cordless Jig Saw

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Switch Unit
Switch Unit
MK632B68-6
Available to backorder
Switch Unit
£22.74 £18.95

  1 Receptacle (C20)
Receptacle (C20)
MK654086-2
Available to backorder
Receptacle (C20)
£2.18 £1.82

  1 Line Filter (C10)
Line Filter (C10)
MK688172-7
Available to backorder
Line Filter (C10)
£0.86 £0.72

  2 Lock Off Button
Lock Off Button
MK454742-2
Available to backorder
Lock Off Button
£1.44 £1.20

  3 Terminal
Terminal
MK643861-1
Available to backorder
Terminal
£3.40 £2.83

  5 Dc Motor
Dc Motor
MK629111-8
Available to backorder
Dc Motor
£28.97 £24.14

  8 Steel Ball 4
Steel Ball 4
MK216008-6
Available to backorder
Steel Ball 4
£0.48 £0.40

  9 Stop Ring E-4
Stop Ring E-4
MK961011-9
Available to backorder
Stop Ring E-4
£0.48 £0.40

  10 Lever 19
Lever 19
MK272267-2
Available to backorder
Lever 19
£1.69 £1.41

  11 Housing Set (INC. 40)
Housing Set (INC. 40)
MK187723-8
Available to backorder
Housing Set (INC. 40)
£29.65 £24.71

  19 Bearing Case Complete
Bearing Case Complete
MK152600-3
Available to backorder
Bearing Case Complete
£8.24 £6.87

  20 Push Plate
Push Plate
MK344683-9
Available to backorder
Push Plate
£1.74 £1.45

  21 Balance Plate
Balance Plate
MK344614-8
Available to backorder
Balance Plate
£4.48 £3.73

  22 Pin 3
Pin 3
MK256254-9
Available to backorder
Pin 3
£0.48 £0.40

  23 Gear Complete
Gear Complete
MK153260-4
Available to backorder
Gear Complete
£9.40 £7.83

  24 O Ring 5 (Alt.)
O Ring 5 (Alt.)
MK213038-8
Available to backorder
O Ring 5 (Alt.)
£0.48 £0.40

  25 Slider Guide
Slider Guide
MK313082-6
Available to backorder
Slider Guide
£1.16 £0.97

  27 Slider
Slider
MK344613-0
Available to backorder
Slider
£5.48 £4.57

  28 Leaf Spring
Leaf Spring
MK232183-0
Available to backorder
Leaf Spring
£0.86 £0.72

  29 Hex. Socket Head Bolt M4x8
Hex. Socket Head Bolt M4x8
MK922107-1
Available to backorder
Hex. Socket Head Bolt M4x8
£0.48 £0.40

  30 Safety Wire
Safety Wire
MK323748-0
Available to backorder
Safety Wire
£0.86 £0.72

  31 Dust Cover
Dust Cover
MK416476-5
Available to backorder
Dust Cover
£1.74 £1.45

  32 Blade Clamp
Blade Clamp
MK313140-8
Available to backorder
Blade Clamp
£3.62 £3.02

  33 Slider Support
Slider Support
MK313086-8
Available to backorder
Slider Support
£0.74 £0.62

  34 Polyurethane Sponge Seal
Polyurethane Sponge Seal
MK423307-1
Available to backorder
Polyurethane Sponge Seal
£0.48 £0.40

  35 Seal Plate
Seal Plate
MK344686-3
Available to backorder
Seal Plate
£0.58 £0.48

  36 Hex. Socket Head Bolt M3x10
Hex. Socket Head Bolt M3x10
MK266177-3
Available to backorder
Hex. Socket Head Bolt M3x10
£0.48 £0.40

  37 Collar Sleeve
Collar Sleeve
MK257683-9
Available to backorder
Collar Sleeve
£0.48 £0.40

  38 Retaining Ring S-6
Retaining Ring S-6
MK961002-0
Available to backorder
Retaining Ring S-6
£0.48 £0.40

  39 Dust Seal
Dust Seal
MK416703-0
Available to backorder
Dust Seal
£0.74 £0.62

  42 Retainer Complete
Retainer Complete
MK158392-2
Available to backorder
Retainer Complete
£1.32 £1.10

  43 Pin 4
Pin 4
MK256117-9
Available to backorder
Pin 4
£0.58 £0.48

  44 Holder
Holder
MK343540-8
Available to backorder
Holder
£0.86 £0.72

  45 Base
Base
MK317796-9
Available to backorder
Base
£7.22 £6.02

  46 Base Plate
Base Plate
MK345441-6
Available to backorder
Base Plate
£1.60 £1.33

  47 Countersunk Head Screw M4x8
Countersunk Head Screw M4x8
MK912107-9
In stock
Countersunk Head Screw M4x8
£0.48 £0.40

  48 Clamp Plate
Clamp Plate
MK344685-5
Available to backorder
Clamp Plate
£0.86 £0.72

  49 Hex. Socket Head Bolt M4x16
Hex. Socket Head Bolt M4x16
MK922128-3
Available to backorder
Hex. Socket Head Bolt M4x16
£0.74 £0.62

  50 Tapping Screw 4x18
Tapping Screw 4x18
MK266326-2
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  51 Tapping Screw 4x35
Tapping Screw 4x35
MK266351-3
Available to backorder
Tapping Screw 4x35
£0.48 £0.40

  52 Jv143D Name Plate
Jv143D Name Plate
MK815D74-0
Available to backorder
Jv143D Name Plate
£0.48 £0.40

  901 Jigsaw Blade No.B10 (A01)
Jigsaw Blade No.B10 (A01)
MKA-85628
Available to backorder
Jigsaw Blade No.B10 (A01)
£6.88 £5.73

  902 Hex. Wrench 3 (A02)
Hex. Wrench 3 (A02)
MK783201-2
Available to backorder
Hex. Wrench 3 (A02)
£1.24 £1.03

  903 Dc18Wa Battery Charger (A03B)
Dc18Wa Battery Charger (A03B)
MKDC18WA
Available to backorder
Dc18Wa Battery Charger (A03B)
£53.08 £44.23

  903 Anti-Splitering Device (F03)
Anti-Splitering Device (F03)
MK192557-6
Available to backorder
Anti-Splitering Device (F03)
£10.32 £8.60

  904 Battery Bl1415G Set < (A04-2B) (Refs F06 | F07)
Battery Bl1415G Set < (A04-2B) (Refs F06 | F07)
MK198192-8
Available to backorder
Battery Bl1415G Set < (A04-2B) (Refs F06 | F07)
£97.06 £80.88

  905 Battery Cover (A05B)
Battery Cover (A05B)
MK452652-7
Available to backorder
Battery Cover (A05B)
£0.72 £0.60

  906 Latch (C10)
Latch (C10)
MK162315-4
Available to backorder
Latch (C10)
£2.34 £1.95

  906 Plastic Carrying Case < (A06-1B)
Plastic Carrying Case < (A06-1B)
MK821646-7
Available to backorder
Plastic Carrying Case < (A06-1B)
£23.86 £19.88

  906 Handle (C20)
Handle (C20)
MK452137-3
Available to backorder
Handle (C20)
£1.88 £1.57

  907 Jv143Dwe Plastic Case Label (A07B)
Jv143Dwe Plastic Case Label (A07B)
MK802T09-6
Available to backorder
Jv143Dwe Plastic Case Label (A07B)
£0.48 £0.40


Description

Model No. JV143D

Cordless Jig Saw

Power Tool Parts Diagrams
