Description

Model No. JS1600

Shear 1.6mm

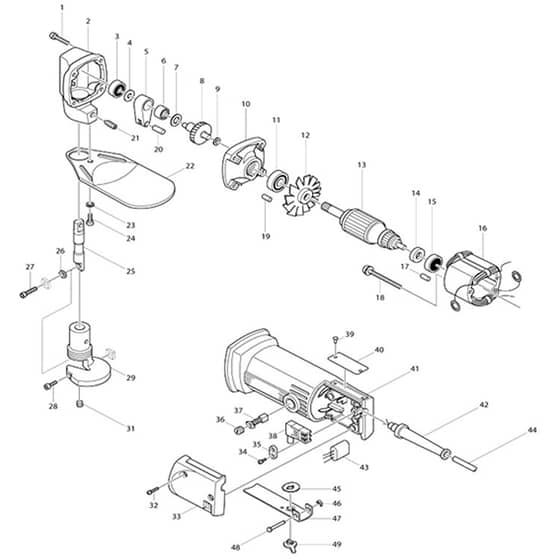

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Pan Head Screw M4x30
Pan Head Screw M4x30
MK911156-3
Available to backorder
Pan Head Screw M4x30
£0.48 £0.40

  2 Gear Housing
Gear Housing
MK156725-5
Out of stock
Gear Housing
£22.46 £18.72

  3 Ball Bearing 627Llb x
Ball Bearing 627Llb x
MK210025-8
Available to backorder
Ball Bearing 627Llb x
£2.46 £2.05

  4 Flat Washer 7
Flat Washer 7
MK253823-7
Available to backorder
Flat Washer 7
£0.48 £0.40

  5 Rod
Rod
MK331151-1
Out of stock
Rod
£13.99 £11.66

  6 Needle Bearing 1012
Needle Bearing 1012
MK212063-6
Available to backorder
Needle Bearing 1012
£4.62 £3.85

  7 Flat Washer 10
Flat Washer 10
MK253758-2
Available to backorder
Flat Washer 10
£0.48 £0.40

  8 Crank Shaft Complete
Crank Shaft Complete
MK153138-1
Out of stock
Crank Shaft Complete
£44.89 £37.41

  9 Flat Washer 6
Flat Washer 6
MK253715-0
Available to backorder
Flat Washer 6
£0.48 £0.40

  10 Needle Bearing 609 (C10)
Needle Bearing 609 (C10)
MK212011-5
Available to backorder
Needle Bearing 609 (C10)
£6.52 £5.43

  10 Gear Housing Cover (INC. 19)
Gear Housing Cover (INC. 19)
MK156731-0
Out of stock
Gear Housing Cover (INC. 19)
£18.35 £15.29

  11 Ball Bearing 608Lb
Ball Bearing 608Lb
MK211033-2
Available to backorder
Ball Bearing 608Lb
£5.36 £4.47

  12 Fan 58
Fan 58
MK241081-7
Available to backorder
Fan 58
£3.76 £3.13

  14 Insulation Washer
Insulation Washer
MK681614-0
Available to backorder
Insulation Washer
£0.58 £0.48

  15 Ball Bearing 627Lb
Ball Bearing 627Lb
MK211028-5
Available to backorder
Ball Bearing 627Lb
£10.56 £8.80

  15 Connector P-1.25 (C20)
Connector P-1.25 (C20)
MK654501-6
Available to backorder
Connector P-1.25 (C20)
£0.48 £0.40

  15 Ring Terminal (C10)
Ring Terminal (C10)
MK654018-9
Available to backorder
Ring Terminal (C10)
£0.58 £0.48

  17 Rubber Pin 4
Rubber Pin 4
MK263002-9
Available to backorder
Rubber Pin 4
£0.48 £0.40

  18 Tapping Screw Bt 4x55
Tapping Screw Bt 4x55
MK265891-8
Available to backorder
Tapping Screw Bt 4x55
£0.48 £0.40

  18 Tapping Screw 4x55 <
Tapping Screw 4x55 <
MK266147-2
Available to backorder
Tapping Screw 4x55 <
£0.74 £0.62

  20 Pin 6
Pin 6
MK256110-3
Out of stock
Pin 6
£1.99 £1.66

  21 Set Screw M8x16
Set Screw M8x16
MK913427-4
Out of stock
Set Screw M8x16
£0.56 £0.47

  22 Protector
Protector
MK341676-7
Out of stock
Protector
£5.52 £4.60

  23 Spring Washer 5
Spring Washer 5
MK942101-7
Available to backorder
Spring Washer 5
£0.48 £0.40

  24 Hex. Socket Head Bolt M5x10
Hex. Socket Head Bolt M5x10
MK922207-7
Available to backorder
Hex. Socket Head Bolt M5x10
£0.48 £0.40

  24 Hex. Socket Head Bolt M5x10 x
Hex. Socket Head Bolt M5x10 x
MK922206-9
Available to backorder
Hex. Socket Head Bolt M5x10 x
£0.58 £0.48

  25 Blade Holder
Blade Holder
MK321311-3
Out of stock
Blade Holder
£28.80 £24.00

  26 Thin Washer 5
Thin Washer 5
MK253334-2
Available to backorder
Thin Washer 5
£0.74 £0.62

  27 Hex. Socket Head Bolt M4x10
Hex. Socket Head Bolt M4x10
MK922112-8
Available to backorder
Hex. Socket Head Bolt M4x10
£0.48 £0.40

  28 Hex. Socket Head Bolt M4x16
Hex. Socket Head Bolt M4x16
MK922127-5
Available to backorder
Hex. Socket Head Bolt M4x16
£0.48 £0.40

  29 Yoke
Yoke
MK311717-3
Out of stock
Yoke
£120.02 £100.02

  31 H.S.Set Screw (Flat Point) M6x6
H.S.Set Screw (Flat Point) M6x6
MK251986-3
Out of stock
H.S.Set Screw (Flat Point) M6x6
£0.48 £0.40

  32 Pan Head Screw M4x30
Pan Head Screw M4x30
MK911158-9
Available to backorder
Pan Head Screw M4x30
£0.48 £0.40

  33 Switch Cover
Switch Cover
MK411981-7
Available to backorder
Switch Cover
£8.66 £7.22

  34 Pan Head Screw M4x18
Pan Head Screw M4x18
MK911133-5
Available to backorder
Pan Head Screw M4x18
£0.48 £0.40

  35 Strain Relief
Strain Relief
MK687031-2
Available to backorder
Strain Relief
£0.58 £0.48

  36 Brush Holder Cap 5-8
Brush Holder Cap 5-8
MK643550-8
Available to backorder
Brush Holder Cap 5-8
£0.58 £0.48

  37 Carbon Brush Set Cb-65 (Alt.)
Carbon Brush Set Cb-65 (Alt.)
MK194969-9
Available to backorder
Carbon Brush Set Cb-65 (Alt.)
£3.96 £3.30

  40 Name Plate Js1600
Name Plate Js1600
MK815652-2
Out of stock
Name Plate Js1600
£0.56 £0.47

  41 Motor Housing (INC. 17)
Motor Housing (INC. 17)
MK157720-8
Available to backorder
Motor Housing (INC. 17)
£53.16 £44.30

  41 Brush Holder 5-8 (C10)
Brush Holder 5-8 (C10)
MK643557-4
Available to backorder
Brush Holder 5-8 (C10)
£2.18 £1.82

  43 Noise Suppressor (INC. 17)
Noise Suppressor (INC. 17)
MK645105-5
Available to backorder
Noise Suppressor (INC. 17)
£2.18 £1.82

  46 Stop Ring E-3
Stop Ring E-3
MK961017-7
Available to backorder
Stop Ring E-3
£0.48 £0.40

  47 Switch Lever
Switch Lever
MK341858-1
Available to backorder
Switch Lever
£10.26 £8.55

  48 Pin 4
Pin 4
MK256626-8
Available to backorder
Pin 4
£0.58 £0.48

  400 Wrench Holder 3.4
Wrench Holder 3.4
MK410048-8
Available to backorder
Wrench Holder 3.4
£1.84 £1.53

  401 Hex. Wrench 3
Hex. Wrench 3
MK783201-2
Available to backorder
Hex. Wrench 3
£1.24 £1.03

  402 Shear Blade Set
Shear Blade Set
MK191383-0
Out of stock
Shear Blade Set
£46.43 £38.69

  900 Compression Spring 3
Compression Spring 3
MK231322-9
Available to backorder
Compression Spring 3
£0.48 £0.40

  901 Lock Lever
Lock Lever
MK341930-9
Available to backorder
Lock Lever
£10.98 £9.15
