Model No. HP1510

Hammer Drill 15mm

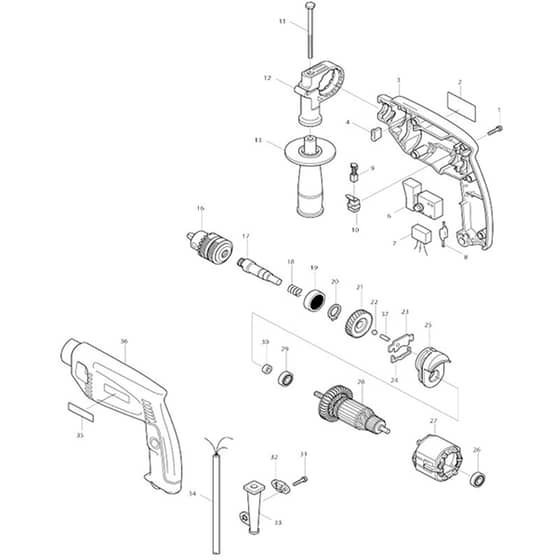

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Tapping Screw 4x18 (Alt.)
Tapping Screw 4x18 (Alt.)
MK265995-6
Available to backorder
Tapping Screw 4x18 (Alt.)
£0.48 £0.40

  2 Name Plate Hp1510
Name Plate Hp1510
MK858218-5
Available to backorder
Name Plate Hp1510
£0.82 £0.68

  3 Housing Set x (INC. 35 36 *)
Housing Set x (INC. 35 36 *)
MK182841-7
Available to backorder
Housing Set x (INC. 35 36 *)
£21.96 £18.30

  4 Change Button
Change Button
MK415453-4
Available to backorder
Change Button
£0.48 £0.40

  6 Switch
Switch
MK651260-3
Available to backorder
Switch
£13.74 £11.45

  7 Noise Suppressor (Alt.)
Noise Suppressor (Alt.)
MK645144-5
Available to backorder
Noise Suppressor (Alt.)
£5.48 £4.57

  8 Choke Coil
Choke Coil
MK646066-2
Available to backorder
Choke Coil
£6.64 £5.53

  9 Carbon Brush Cb-419
Carbon Brush Cb-419
MK191962-4
Available to backorder
Carbon Brush Cb-419
£5.68 £4.73

  9 Carbon Brush Set Cb-419 (Alt.)
Carbon Brush Set Cb-419 (Alt.)
MK195015-1
Available to backorder
Carbon Brush Set Cb-419 (Alt.)
£4.92 £4.10

  10 Brush Holder
Brush Holder
MK643923-5
Available to backorder
Brush Holder
£1.44 £1.20

  10 Brush Holder (Alt.)
Brush Holder (Alt.)
MK643936-6
Available to backorder
Brush Holder (Alt.)
£1.16 £0.97

  11 Hex. Bolt M8x110
Hex. Bolt M8x110
MK921919-9
Available to backorder
Hex. Bolt M8x110
£1.88 £1.57

  11 Hex. Bolt M8x120 (Alt.)
Hex. Bolt M8x120 (Alt.)
MK921923-8
Available to backorder
Hex. Bolt M8x120 (Alt.)
£1.10 £0.92

  12 Grip Base
Grip Base
MK415485-1
Available to backorder
Grip Base
£4.62 £3.85

  13 Grip 36 Complete
Grip 36 Complete
MK152489-9
Available to backorder
Grip 36 Complete
£3.34 £2.78

  16 Drill Chuck S13
Drill Chuck S13
MK763115-1
Available to backorder
Drill Chuck S13
£17.12 £14.27

  16 Drill Chuck S13 (Alt.)
Drill Chuck S13 (Alt.)
MK766016-2
Available to backorder
Drill Chuck S13 (Alt.)
£17.84 £14.87

  17 Spindle x
Spindle x
MK323757-9
Available to backorder
Spindle x
£11.72 £9.77

  18 Compression Spring 16
Compression Spring 16
MK233091-8
Available to backorder
Compression Spring 16
£0.48 £0.40

  19 Ball Bearing 6002Llb
Ball Bearing 6002Llb
MK211201-7
Available to backorder
Ball Bearing 6002Llb
£10.12 £8.43

  20 Retaining Ring S-15
Retaining Ring S-15
MK961055-9
Available to backorder
Retaining Ring S-15
£0.48 £0.40

  21 Helical Gear 41
Helical Gear 41
MK226423-6
Available to backorder
Helical Gear 41
£9.24 £7.70

  22 Steel Ball 3.5 x
Steel Ball 3.5 x
MK216001-0
Available to backorder
Steel Ball 3.5 x
£0.48 £0.40

  22 Steel Ball 4.8
Steel Ball 4.8
MK216002-8
Available to backorder
Steel Ball 4.8
£0.48 £0.40

  23 Change Plate S
Change Plate S
MK344419-6
Available to backorder
Change Plate S
£1.16 £0.97

  24 Leaf Spring
Leaf Spring
MK232134-3
Available to backorder
Leaf Spring
£0.48 £0.40

  25 Cam Holder Complete x
Cam Holder Complete x
MK152529-3
Available to backorder
Cam Holder Complete x
£10.56 £8.80

  26 Ball Bearing 627Lb
Ball Bearing 627Lb
MK211028-5
Available to backorder
Ball Bearing 627Lb
£10.56 £8.80

  27 Field 220V
Field 220V
MK633303-3
Available to backorder
Field 220V
£20.38 £16.98

  28 Fan 55 (C10)
Fan 55 (C10)
MK241869-5
Available to backorder
Fan 55 (C10)
£4.20 £3.50

  28 Armature Ass'y 220-240V (INC. 26 29)
Armature Ass'y 220-240V (INC. 26 29)
MK517108-8
Available to backorder
Armature Ass'y 220-240V (INC. 26 29)
£44.20 £36.83

  28 Fan 55 x (C11)
Fan 55 x (C11)
MK240067-8
Available to backorder
Fan 55 x (C11)
£0.86 £0.72

  29 Ball Bearing 608Lb
Ball Bearing 608Lb
MK211033-2
Available to backorder
Ball Bearing 608Lb
£5.36 £4.47

  30 Sleeve 7
Sleeve 7
MK262528-8
Available to backorder
Sleeve 7
£1.74 £1.45

  32 Cord Clamp
Cord Clamp
MK687063-9
Available to backorder
Cord Clamp
£0.48 £0.40

  33 Cord Guard 8-85
Cord Guard 8-85
MK682549-8
Available to backorder
Cord Guard 8-85
£0.74 £0.62

  35 Makita Label
Makita Label
MK819063-3
Available to backorder
Makita Label
£1.16 £0.97

  37 Pin 4
Pin 4
MK256251-5
Available to backorder
Pin 4
£0.58 £0.48

  901 Chuck Key S13 (A01)
Chuck Key S13 (A01)
MK763430-3
Available to backorder
Chuck Key S13 (A01)
£5.74 £4.78

  901 Chuck Key S13 (Alt.) (A01-2)
Chuck Key S13 (Alt.) (A01-2)
MK763448-4
Available to backorder
Chuck Key S13 (Alt.) (A01-2)
£6.08 £5.07

  902 Depth Gauge (A02)
Depth Gauge (A02)
MK415486-9
Available to backorder
Depth Gauge (A02)
£1.22 £1.02
