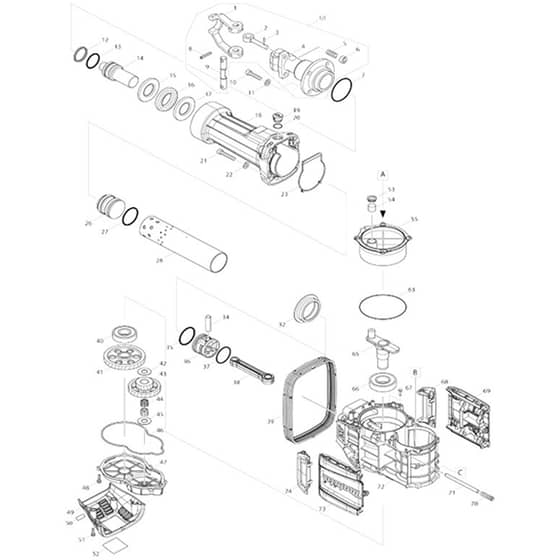

Makita HM1802 - Electric Breaker - Power Tool 01 Diagram

Makita HM1802 - Electric Breaker - Power Tool 01 Diagram
Makita HM1802 - Electric Breaker - Power Tool 01 Diagram

Description

Model No. HM1802

Electric Breaker

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Tool Retainer
Tool Retainer
MK324236-0
Available to backorder
Tool Retainer
£224.81 £187.34

  2 Tool Retainer Pole
Tool Retainer Pole
MK322477-2
Available to backorder
Tool Retainer Pole
£37.56 £31.30

  3 Pin 4
Pin 4
MK256219-1
Available to backorder
Pin 4
£0.74 £0.62

  4 Tool Holder 29
Tool Holder 29
MK310616-6
Available to backorder
Tool Holder 29
£393.80 £328.17

  5 Compression Spring 12
Compression Spring 12
MK233083-7
Available to backorder
Compression Spring 12
£1.88 £1.57

  6 Retaining Ring
Retaining Ring
MK322560-5
Available to backorder
Retaining Ring
£16.76 £13.97

  7 O-Ring 80
O-Ring 80
MK213757-6
Available to backorder
O-Ring 80
£1.60 £1.33

  8 Spring Pin 8-40
Spring Pin 8-40
MK951272-9
Available to backorder
Spring Pin 8-40
£1.32 £1.10

  9 Tool Retainer Shaft
Tool Retainer Shaft
MK324238-6
Available to backorder
Tool Retainer Shaft
£33.80 £28.17

  10 Hex. Socket Head Bolt M12x45
Hex. Socket Head Bolt M12x45
MK265989-1
Available to backorder
Hex. Socket Head Bolt M12x45
£3.34 £2.78

  11 Spring Washer 12
Spring Washer 12
MK942301-9
Available to backorder
Spring Washer 12
£0.58 £0.48

  12 x-Ring 47
x-Ring 47
MK213797-4
Available to backorder
x-Ring 47
£10.40 £8.67

  13 O-Ring 47
O-Ring 47
MK213798-2
Available to backorder
O-Ring 47
£8.08 £6.73

  14 Impact Bolt
Impact Bolt
MK326469-3
Available to backorder
Impact Bolt
£45.36 £37.80

  15 Washer 42
Washer 42
MK332127-1
Available to backorder
Washer 42
£10.98 £9.15

  16 Rubber Ring 47
Rubber Ring 47
MK262174-7
Available to backorder
Rubber Ring 47
£31.36 £26.13

  18 Barrel
Barrel
MK319218-5
Available to backorder
Barrel
£203.46 £169.55

  19 Cap
Cap
MK450347-6
Available to backorder
Cap
£9.12 £7.60

  20 O-Ring 24
O-Ring 24
MK213953-6
Available to backorder
O-Ring 24
£1.02 £0.85

  21 Hex. Socket Head Bolt M12x55
Hex. Socket Head Bolt M12x55
MK922677-0
Available to backorder
Hex. Socket Head Bolt M12x55
£2.76 £2.30

  23 Seal Ring A
Seal Ring A
MK424666-6
Available to backorder
Seal Ring A
£5.20 £4.33

  26 Striker
Striker
MK326470-8
Available to backorder
Striker
£30.78 £25.65

  27 O-Ring 56
O-Ring 56
MK213799-0
Available to backorder
O-Ring 56
£11.26 £9.38

  28 Cylinder Liner 66
Cylinder Liner 66
MK332130-2
Available to backorder
Cylinder Liner 66
£381.70 £318.08

  32 Spacer
Spacer
MK332131-0
Available to backorder
Spacer
£18.06 £15.05

  34 Pin 15C
Pin 15C
MK268328-4
Available to backorder
Pin 15C
£3.34 £2.78

  36 Piston
Piston
MK455509-1
Available to backorder
Piston
£8.38 £6.98

  37 O-Ring 55
O-Ring 55
MK213662-7
Available to backorder
O-Ring 55
£1.02 £0.85

  38 Connecting Rod
Connecting Rod
MK455490-6
Available to backorder
Connecting Rod
£7.80 £6.50

  39 Bellows
Bellows
MK424669-0
Available to backorder
Bellows
£21.38 £17.82

  40 Ball Bearing 6306Llb
Ball Bearing 6306Llb
MK211151-6
Available to backorder
Ball Bearing 6306Llb
£24.26 £20.22

  41 Helical Gear 57
Helical Gear 57
MK227797-8
Available to backorder
Helical Gear 57
£45.22 £37.68

  42 Flat Washer 18
Flat Washer 18
MK267290-0
Available to backorder
Flat Washer 18
£1.44 £1.20

  43 Gear Complete 23-59
Gear Complete 23-59
MK226834-5
Available to backorder
Gear Complete 23-59
£53.88 £44.90

  44 Needle Cage 1816
Needle Cage 1816
MK212099-5
Available to backorder
Needle Cage 1816
£12.58 £10.48

  46 Seal Ring B
Seal Ring B
MK424667-4
Available to backorder
Seal Ring B
£4.48 £3.73

  47 Gear Cover
Gear Cover
MK455491-4
Available to backorder
Gear Cover
£13.86 £11.55

  48 Hex. Socket Head Bolt M6x25 Gm
Hex. Socket Head Bolt M6x25 Gm
MK266923-4
Available to backorder
Hex. Socket Head Bolt M6x25 Gm
£1.02 £0.85

  49 Side Cover B
Side Cover B
MK455500-9
Available to backorder
Side Cover B
£14.32 £11.93

  53 Filter Cap
Filter Cap
MK424668-2
Available to backorder
Filter Cap
£1.32 £1.10

  54 Filter
Filter
MK443127-7
Available to backorder
Filter
£0.86 £0.72

  63 O-Ring 135
O-Ring 135
MK213902-3
Available to backorder
O-Ring 135
£6.22 £5.18

  65 Crankshaft
Crankshaft
MK310618-2
Available to backorder
Crankshaft
£45.86 £38.22

  66 Ball Bearing 6307Llu
Ball Bearing 6307Llu
MK211500-7
Available to backorder
Ball Bearing 6307Llu
£30.72 £25.60

  67 Flat Fillister Hd. Pin 6
Flat Fillister Hd. Pin 6
MK256559-7
Available to backorder
Flat Fillister Hd. Pin 6
£0.48 £0.40

  68 Handle C
Handle C
MK455506-7
Available to backorder
Handle C
£4.48 £3.73

  69 Center Cover
Center Cover
MK455503-3
Available to backorder
Center Cover
£31.94 £26.62

  71 Rod 10
Rod 10
MK326471-6
Available to backorder
Rod 10
£2.02 £1.68


Description

Model No. HM1802

Electric Breaker

Power Tool 01 Parts Diagrams
