Description

Model No. GA043G

115mm Cordless Angle Grinder

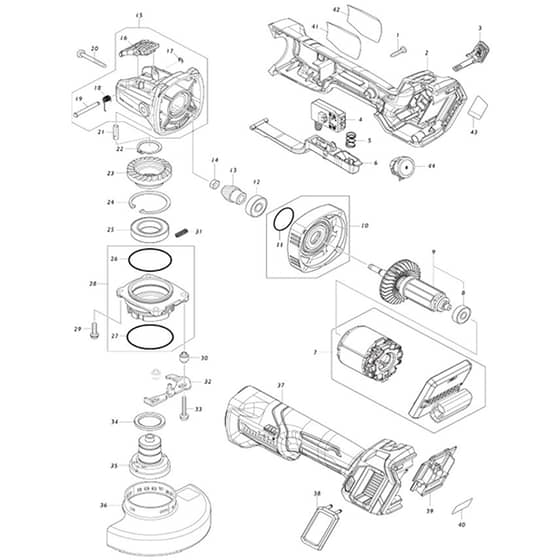

Power Tool Parts Diagrams

Ref. Img. Part No. Details
  1 Tapping Screw 4x18
Tapping Screw 4x18
MK266326-2
Available to backorder
Tapping Screw 4x18
£0.48 £0.40

  2 Motor Housing Set (INC. 37)
Motor Housing Set (INC. 37)
MK183W45-2
Available to backorder
Motor Housing Set (INC. 37)
£33.30 £27.75

  2 xgt Logo Label (C20)
xgt Logo Label (C20)
MK8005T5-8
Available to backorder
xgt Logo Label (C20)
£0.48 £0.40

  2 Rubber Pin 6 (C10)
Rubber Pin 6 (C10)
MK263005-3
In stock
Rubber Pin 6 (C10)
£0.47 £0.39

  3 Cap Label (C20)
Cap Label (C20)
MK818H48-4
Available to backorder
Cap Label (C20)
£0.82 £0.68

  3 Cap Complete
Cap Complete
MK140G30-2
Available to backorder
Cap Complete
£2.88 £2.40

  3 O-Ring16 (C10)
O-Ring16 (C10)
MK213A05-9
Available to backorder
O-Ring16 (C10)
£0.48 £0.40

  4 Switch C3xa-1Pspm
Switch C3xa-1Pspm
MK651083-9
Available to backorder
Switch C3xa-1Pspm
£27.60 £23.00

  5 Compression Spring 9
Compression Spring 9
MK233263-5
Available to backorder
Compression Spring 9
£0.48 £0.40

  6 Switch Lever Complete
Switch Lever Complete
MK140T33-4
Available to backorder
Switch Lever Complete
£5.18 £4.32

  7 Stator Complete
Stator Complete
MK629A00-3
Available to backorder
Stator Complete
£235.86 £196.55

  8 Ball Bearing 627Ddw
Ball Bearing 627Ddw
MK210023-2
Available to backorder
Ball Bearing 627Ddw
£3.34 £2.78

  9 Rotor Ass'y (INC. 8 *)
Rotor Ass'y (INC. 8 *)
MK519762-4
Available to backorder
Rotor Ass'y (INC. 8 *)
£62.52 £52.10

  10 Gear Housing Cover Ass'y (INC. 11)
Gear Housing Cover Ass'y (INC. 11)
MK136190-4
Available to backorder
Gear Housing Cover Ass'y (INC. 11)
£7.10 £5.92

  11 O-Ring 26
O-Ring 26
MK213445-5
Available to backorder
O-Ring 26
£0.48 £0.40

  12 Ball Bearing 629Llb
Ball Bearing 629Llb
MK210042-8
Available to backorder
Ball Bearing 629Llb
£3.04 £2.53

  13 Spiral Bevel Gear 10
Spiral Bevel Gear 10
MK226950-3
Available to backorder
Spiral Bevel Gear 10
£6.06 £5.05

  14 Hex. Nut M6
Hex. Nut M6
MK252186-8
Available to backorder
Hex. Nut M6
£0.48 £0.40

  15 Gear Housing Ass'y (INC. 16-19)
Gear Housing Ass'y (INC. 16-19)
MK136715-4
Available to backorder
Gear Housing Ass'y (INC. 16-19)
£26.08 £21.73

  16 Lever
Lever
MK459967-3
Available to backorder
Lever
£5.34 £4.45

  17 Stop Ring E-3
Stop Ring E-3
MK961017-7
Available to backorder
Stop Ring E-3
£0.48 £0.40

  18 Torsion Spring 5
Torsion Spring 5
MK232576-1
Available to backorder
Torsion Spring 5
£0.48 £0.40

  19 Headed Pin 4
Headed Pin 4
MK256935-5
Available to backorder
Headed Pin 4
£2.32 £1.93

  20 Tapping Screw 4x40
Tapping Screw 4x40
MK266048-4
Available to backorder
Tapping Screw 4x40
£0.58 £0.48

  21 Shaft
Shaft
MK327460-4
Available to backorder
Shaft
£1.88 £1.57

  22 Retaining Ring S-24
Retaining Ring S-24
MK961104-2
Available to backorder
Retaining Ring S-24
£0.74 £0.62

  23 Spiral Bevel Gear 37
Spiral Bevel Gear 37
MK226951-1
Available to backorder
Spiral Bevel Gear 37
£9.12 £7.60

  24 Retaining Ring (Int) R-42
Retaining Ring (Int) R-42
MK962201-7
Available to backorder
Retaining Ring (Int) R-42
£1.32 £1.10

  25 Ball Bearing 6905Ddw
Ball Bearing 6905Ddw
MK210208-0
Available to backorder
Ball Bearing 6905Ddw
£12.28 £10.23

  26 O Ring 45 (Alt.)
O Ring 45 (Alt.)
MK213622-9
Available to backorder
O Ring 45 (Alt.)
£0.48 £0.40

  27 O-Ring 48
O-Ring 48
MK213783-5
Available to backorder
O-Ring 48
£5.06 £4.22

  28 Bearing Box Ass'y (INC. 26 27)
Bearing Box Ass'y (INC. 26 27)
MK136716-2
Available to backorder
Bearing Box Ass'y (INC. 26 27)
£13.52 £11.27

  29 P.H.Screw M4x20 With Wr
P.H.Screw M4x20 With Wr
MK911138-5
Available to backorder
P.H.Screw M4x20 With Wr
£0.48 £0.40

  30 Sleeve 4
Sleeve 4
MK327322-6
Available to backorder
Sleeve 4
£0.86 £0.72

  31 Compression Spring 4
Compression Spring 4
MK232490-1
Available to backorder
Compression Spring 4
£0.48 £0.40

  32 Lever
Lever
MK347A22-8
Available to backorder
Lever
£3.42 £2.85

  33 Pan Head Screw M4x30
Pan Head Screw M4x30
MK911159-7
Available to backorder
Pan Head Screw M4x30
£0.48 £0.40

  34 Ring 25
Ring 25
MK327459-9
Available to backorder
Ring 25
£1.16 £0.97

  35 Spindle Assembly
Spindle Assembly
MK127428-8
Available to backorder
Spindle Assembly
£73.32 £61.10

  36 Caution Label (C10)
Caution Label (C10)
MK8050A1-8
Available to backorder
Caution Label (C10)
£1.24 £1.03

  36 Wheel Cover 115 Complete
Wheel Cover 115 Complete
MK141L26-6
Available to backorder
Wheel Cover 115 Complete
£22.54 £18.78

  38 Dust Cover
Dust Cover
MK422610-7
Available to backorder
Dust Cover
£1.64 £1.37

  39 Terminal Unit
Terminal Unit
MK632P65-6
Available to backorder
Terminal Unit
£10.64 £8.87

  41 Ga043G Name Plate
Ga043G Name Plate
MK858G34-7
Available to backorder
Ga043G Name Plate
£0.48 £0.40

  42 Clear Label
Clear Label
MK8008U5-3
Available to backorder
Clear Label
£0.48 £0.40

  43 Indication Label
Indication Label
MK8015J1-9
Available to backorder
Indication Label
£0.48 £0.40

  44 Dial Circuit
Dial Circuit
MK620D30-5
Available to backorder
Dial Circuit
£17.08 £14.23

  901 Cutting W.C.A. 115 Set (A01)
Cutting W.C.A. 115 Set (A01)
MK199709-0
Available to backorder
Cutting W.C.A. 115 Set (A01)
£11.60 £9.67

  902 Grip 36 Complete (A02)
Grip 36 Complete (A02)
MK158237-4
Available to backorder
Grip 36 Complete (A02)
£4.92 £4.10

  903 Grinding Wheel Inox 115 x-Lock (A03)
Grinding Wheel Inox 115 x-Lock (A03)
MKE-00371
Available to backorder
Grinding Wheel Inox 115 x-Lock (A03)
£3.52 £2.93

  903 125mm Dust Collect Cover Set (F03)
125mm Dust Collect Cover Set (F03)
MK191G05-4
Available to backorder
125mm Dust Collect Cover Set (F03)
£129.96 £108.30

  904 Vibration Proof Grip Set (F04)
Vibration Proof Grip Set (F04)
MK194514-0
Available to backorder
Vibration Proof Grip Set (F04)
£23.38 £19.48

  906 Connector Plastic Case (A06)
Connector Plastic Case (A06)
MK821552-6
Available to backorder
Connector Plastic Case (A06)
£74.82 £62.35

  906 Latch (C10)
Latch (C10)
MK453974-8
Available to backorder
Latch (C10)
£2.00 £1.67

  907 Inner Tray (A07)
Inner Tray (A07)
MK835E79-0
Available to backorder
Inner Tray (A07)
£10.54 £8.78

  909 Battery Bl4025 Set (A09)
Battery Bl4025 Set (A09)
MK191B36-3
Available to backorder
Battery Bl4025 Set (A09)
£261.56 £217.97

  910 Battery Cover (A10)
Battery Cover (A10)
MK412393-7
Available to backorder
Battery Cover (A10)
£0.58 £0.48


Description

Model No. GA043G

115mm Cordless Angle Grinder

Power Tool Parts Diagrams
