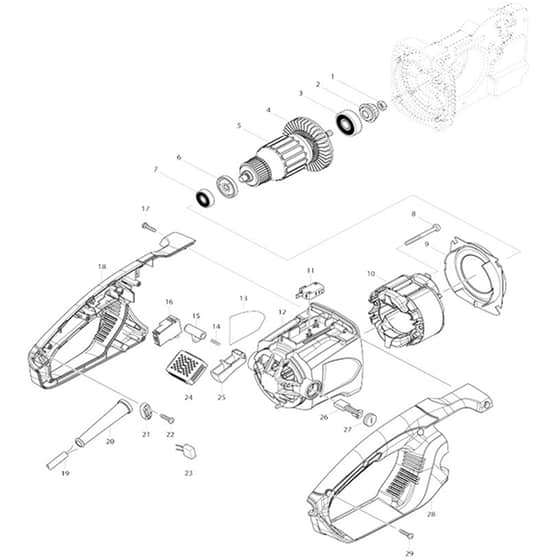

Makita ES164TLC - Electric Chain Saw - Power Tool 01 Diagram

Makita ES164TLC - Electric Chain Saw - Power Tool 01 Diagram
Makita ES164TLC - Electric Chain Saw - Power Tool 01 Diagram

Description

Model No. ES164TLC

Electric Chain Saw

Power Tool 01 Parts Diagrams

Ref. Img. Part No. Details
  1 Hex. Nut M8
Hex. Nut M8
MK931403-6
Available to backorder
Hex. Nut M8
£0.58 £0.48

  2 Spiral Bevel Gear 12
Spiral Bevel Gear 12
MK227626-5
Available to backorder
Spiral Bevel Gear 12
£7.38 £6.15

  3 Ball Bearing 6301Llb
Ball Bearing 6301Llb
MK211111-8
Available to backorder
Ball Bearing 6301Llb
£10.26 £8.55

  4 Fan 80
Fan 80
MK240003-4
Available to backorder
Fan 80
£3.34 £2.78

  5 Armature Assembly 240V (INC. 3 4 6 7)
Armature Assembly 240V (INC. 3 4 6 7)
MK517904-4
Available to backorder
Armature Assembly 240V (INC. 3 4 6 7)
£57.94 £48.28

  6 Resin Washer
Resin Washer
MK681666-1
Available to backorder
Resin Washer
£0.58 £0.48

  7 Ball Bearing 629Zz
Ball Bearing 629Zz
MK210084-2
Available to backorder
Ball Bearing 629Zz
£1.60 £1.33

  8 Binding Head Tapping Screw 5x55
Binding Head Tapping Screw 5x55
MK266095-5
Available to backorder
Binding Head Tapping Screw 5x55
£0.86 £0.72

  9 Baffle Plate
Baffle Plate
MK419410-4
Available to backorder
Baffle Plate
£0.86 £0.72

  10 Non-Insulated Splice P-1.25 (C20)
Non-Insulated Splice P-1.25 (C20)
MK654501-6
Available to backorder
Non-Insulated Splice P-1.25 (C20)
£0.48 £0.40

  10 Field 240V
Field 240V
MK636394-3
Available to backorder
Field 240V
£40.74 £33.95

  10 Field Assembly 240V <
Field Assembly 240V <
MK520156-8
Available to backorder
Field Assembly 240V <
£42.86 £35.72

  10 Receptacle (C30)
Receptacle (C30)
MK654207-6
Available to backorder
Receptacle (C30)
£0.48 £0.40

  10 Ring Terminal 36L (C10)
Ring Terminal 36L (C10)
MK654020-2
Available to backorder
Ring Terminal 36L (C10)
£0.74 £0.62

  11 Switch Sd-006-Bb2Aa-Aa
Switch Sd-006-Bb2Aa-Aa
MK650577-1
Available to backorder
Switch Sd-006-Bb2Aa-Aa
£1.74 £1.45

  12 Brush Holder 6.5x13.5 (C10)
Brush Holder 6.5x13.5 (C10)
MK643653-8
Available to backorder
Brush Holder 6.5x13.5 (C10)
£3.46 £2.88

  12 Brush Holder 6.5x13.5 < (C11)
Brush Holder 6.5x13.5 < (C11)
MK643536-2
Available to backorder
Brush Holder 6.5x13.5 < (C11)
£2.18 £1.82

  14 Compression Spring 4
Compression Spring 4
MK233173-6
Available to backorder
Compression Spring 4
£0.48 £0.40

  15 Lock Off Button <
Lock Off Button <
MK413B17-0
Available to backorder
Lock Off Button <
£0.54 £0.45

  15 Lock Off Button
Lock Off Button
MK416178-3
Available to backorder
Lock Off Button
£0.58 £0.48

  16 Switch Tgc30B
Switch Tgc30B
MK650717-1
Available to backorder
Switch Tgc30B
£9.98 £8.32

  17 Binding Head Tapping Screw 4x18 (Refs 022 | 029)
Binding Head Tapping Screw 4x18 (Refs 022 | 029)
MK265995-6
Available to backorder
Binding Head Tapping Screw 4x18 (Refs 022 | 029)
£0.48 £0.40

  18 Caution Label (C10)
Caution Label (C10)
MK802G51-9
Available to backorder
Caution Label (C10)
£0.48 £0.40

  20 Cord Guard 9.3-90
Cord Guard 9.3-90
MK682540-6
Available to backorder
Cord Guard 9.3-90
£1.32 £1.10

  21 Strain Relief
Strain Relief
MK687124-5
Available to backorder
Strain Relief
£0.48 £0.40

  23 Noise Suppressor
Noise Suppressor
MK645105-5
Available to backorder
Noise Suppressor
£2.18 £1.82

  24 Controller
Controller
MK631719-6
Available to backorder
Controller
£40.88 £34.07

  25 Switch Lever
Switch Lever
MK419411-2
Available to backorder
Switch Lever
£0.74 £0.62

  26 Carbon Brush Set Cb-153 (Alt.)
Carbon Brush Set Cb-153 (Alt.)
MK194985-1
Available to backorder
Carbon Brush Set Cb-153 (Alt.)
£4.24 £3.53

  27 Holder Cap 6.5-13.5
Holder Cap 6.5-13.5
MK643650-4
Available to backorder
Holder Cap 6.5-13.5
£0.74 £0.62


Description

Model No. ES164TLC

Electric Chain Saw

Power Tool 01 Parts Diagrams
